磁控溅射技术作为一种高效的物理气相沉积（PVD）技术，为二氧化硅靶材的应用提供了坚实的技术基础。其工作原理基于等离子体的生成与维持、溅射过程以及薄膜形成三个关键环节。在真空室内，通过施加高电压使气体电离形成等离子体，磁场的引入增强了等离子体的稳定性和密度。等离子体中的离子在电场作用下加速冲击靶材表面，使得靶材原子或分子被溅射出来，随后在基板上沉积形成薄膜。

与电子束蒸发和热蒸发等其他薄膜制备技术相比，磁控溅射技术具有显著优势。它能够提供更高质量的薄膜，实现更好的均匀性，并且具备制备复合材料薄膜的可能性，尤其擅长处理绝缘和高熔点材料的薄膜制备。尽管磁控溅射技术优势明显，但也面临着一些挑战，如靶材利用率低、等离子体稳定性控制以及薄膜内应力管理等问题。不过，通过优化靶材设计、精确控制过程参数以及集成先进技术，如高功率脉冲磁控溅射（HiPIMS）等，这些挑战正逐步得到克服。

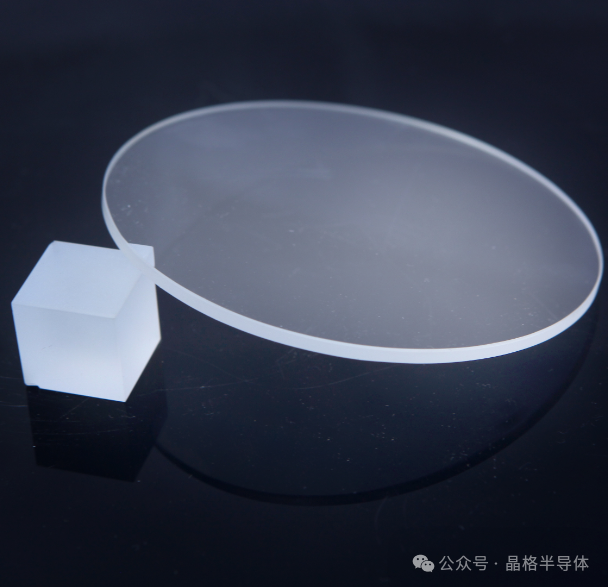

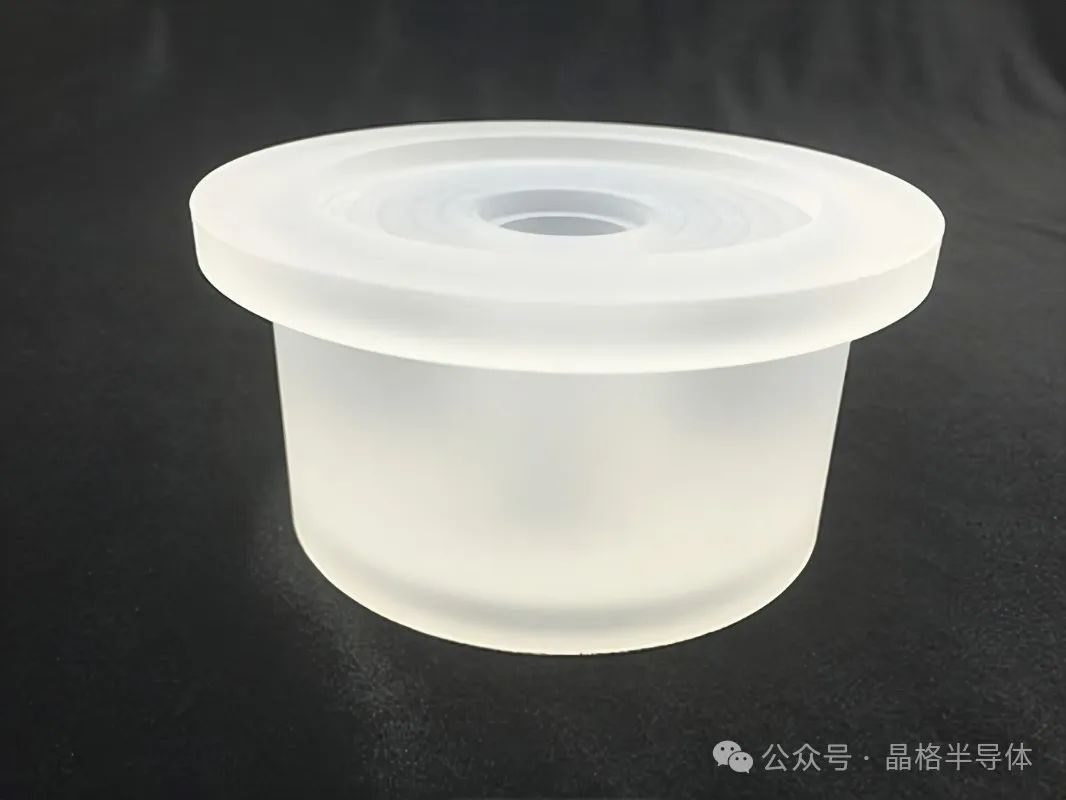

二氧化硅靶材的特性

二氧化硅靶材具有一系列优异的物理与化学特性。从电绝缘性来看，其极高的电绝缘性使其成为制备电子和光电子设备绝缘层的理想材料，能够有效隔离导电部分，防止电流泄漏。在化学稳定性方面，二氧化硅对大多数化学物质具有极好的耐受性，可在恶劣环境下保持稳定，极大地提高了设备的可靠性和寿命。而在光学透明性上，二氧化硅在可见光及部分紫外光区域内表现出良好的透明性，这使其适合用作光学元件的抗反射层和保护层。

选择二氧化硅作为靶材，有着多方面的充分理由。首先，它能够通过磁控溅射技术形成高质量、均匀且致密的薄膜，满足高端应用的严苛需求。其次，由于其优异的物理化学性质，二氧化硅薄膜的应用范围极为广泛，涵盖微电子、光电子、保护涂层等多个领域。再者，与其他材料相比，二氧化硅的制备和使用过程对环境的影响较小，符合当下绿色制造和可持续发展的趋势。

然而，二氧化硅靶材的制备也面临着一些技术挑战。在纯度控制方面，制备过程中必须严格控制杂质的引入，因为哪怕是微小的杂质含量变化，都可能对薄膜的电学和光学性质产生显著影响。成本效益也是一个重要问题，高纯度二氧化硅靶材的制备成本相对较高，因此研究低成本高效的制备方法成为当前的重要课题。此外，为了提高磁控溅射过程的靶材利用率，还需要根据不同的应用需求定制靶材的尺寸和形状，这在技术上存在一定难度。

二氧化硅靶材磁控溅射的应用

在微电子与光电子领域，二氧化硅靶材的应用十分广泛。在微电子设备中，二氧化硅薄膜作为绝缘层，能有效隔离电子器件中的导电部分，保障设备的正常运行。在光电子设备如 LED、光学镜头和太阳能电池等中，它被用作抗反射层，可减少光的反射损失，提高光的透过率或光电转换效率。同时，二氧化硅薄膜因其优异的光学透明性和稳定性，还在光纤通讯和集成光学电路中充当光波导材料，用于传输和处理光信号。

在光伏领域，二氧化硅薄膜同样发挥着重要作用。作为太阳能电池的表面钝化层，它可以减少表面载流子的复合，从而提高电池的效率。此外，作为抗反射层，它能增加光的吸收，进一步提升电池的性能。

在表面防护领域，二氧化硅薄膜可有效防止金属表面的腐蚀和磨损，延长材料的使用寿命。在文化遗产保护中，它也被用于保护易受环境影响的物质表面。

当然，在应用过程中也面临着一些技术挑战，如薄膜的均匀性、附着力和稳定性等问题。但通过精确控制溅射参数、对基板进行适当的表面处理以及采用合理的薄膜结构设计等策略，这些问题正逐步得到解决。

技术参数与优化

在使用二氧化硅靶材进行磁控溅射时，技术参数的优化对薄膜性能至关重要。溅射功率直接影响溅射速率和薄膜沉积速度，虽然高溅射功率可提高沉积速率，但可能导致薄膜内应力增加和微结构变差。通过逐步调节功率和采用脉冲溅射模式，能够在保持合理沉积速率的同时，减少薄膜内应力，改善薄膜微观结构。

溅射过程中的工作气压对薄膜的密度和表面形貌有着重要影响。过高的气压会使薄膜孔隙率增加，降低薄膜质量。因此，精确控制溅射气压，找到最佳气压设置，是获得高密度、均匀且光滑薄膜表面的关键。

基板温度对薄膜的结晶性、附着力和内应力有显著影响。根据二氧化硅薄膜的具体应用需求调整基板温度，可优化薄膜的结晶度和附着力。低温沉积适用于敏感基板，而高温沉积则可提升薄膜的结晶性和稳定性。

此外，靶材到基板的距离以及溅射气体种类等参数也会影响薄膜的性能。通过优化靶材距离，可以实现更均匀的薄膜覆盖；使用不同的溅射气体，如 Ar、O₂等，则可以影响薄膜的组成和性质。
