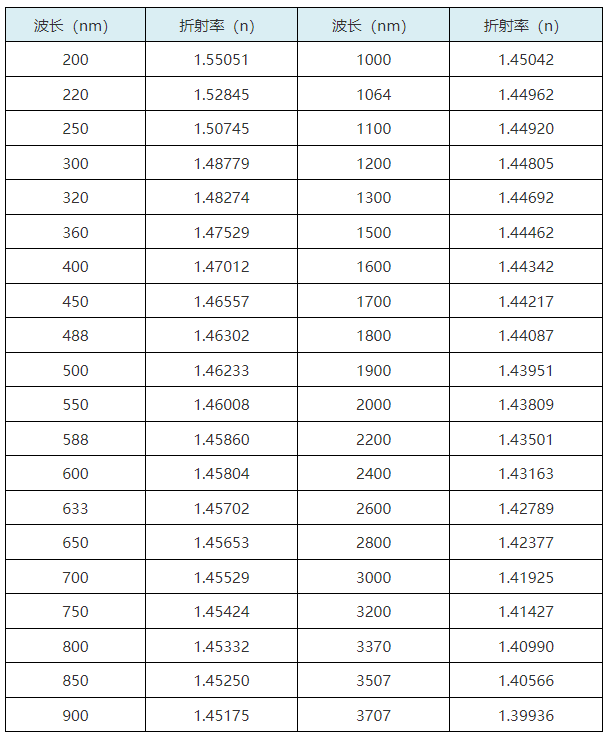

实际工程制造使用中，熔融石英有一些常用的品牌和型号，例如国产熔融石英、光学石英玻璃常用的标号有JGS1、JGS2、JGS3，它们的折射率完全一致。进口的熔融石英玻璃品牌型号有康宁7980；OHARA的SK-1300、S-TIH10、SK-1310、S-TIH53W；肖特BF33、BK7以及Heraeu的Suprasil 3001/3002/300、Infrasil 301/302等。本文统计了JGS1、JGS2、JGS3、7980、SK-1300、S-TIH10、SK-1310、S-TIH53W 、BF33、BK7、Suprasil 3001/3002/300、Infrasil 301/302等光学熔融石英材料在不同波长下的折射率。以下为JGS1、JGS2、JGS3、7980、SK-1300和BF33等石英玻璃材料在不同波长下的折射率

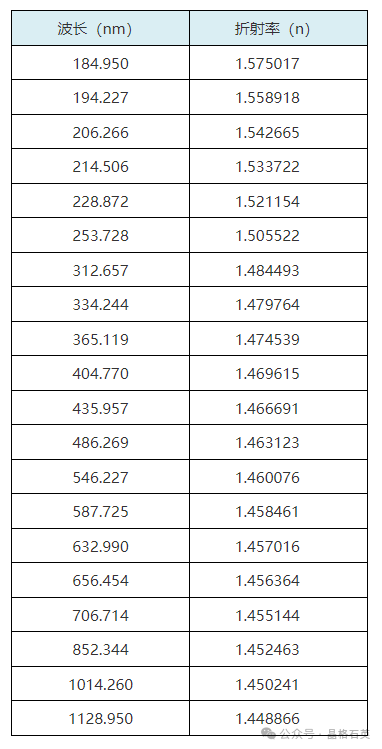

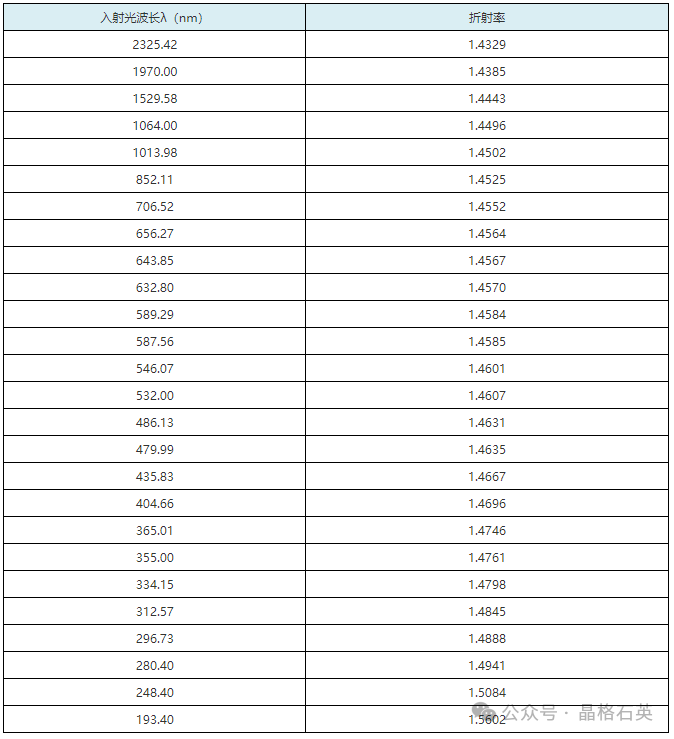

二、美国康宁7980熔融石英玻璃折射率表

条件：22 ˚C, 760 mm Hg, N2

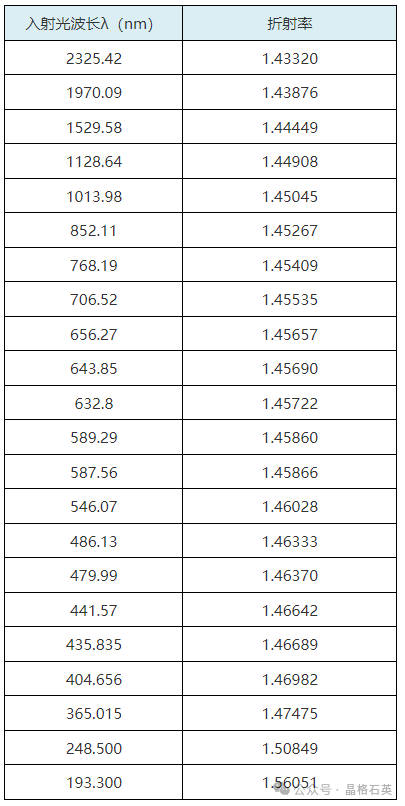

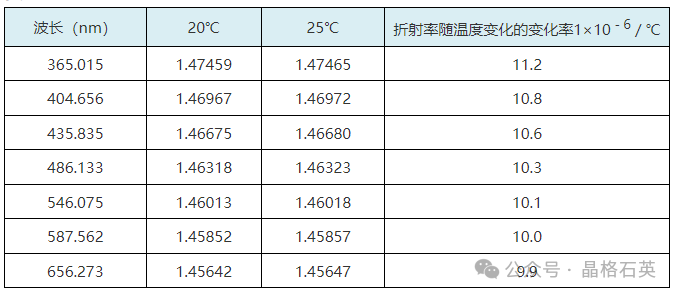

三、OHARA SK-1300熔融石英折射率表

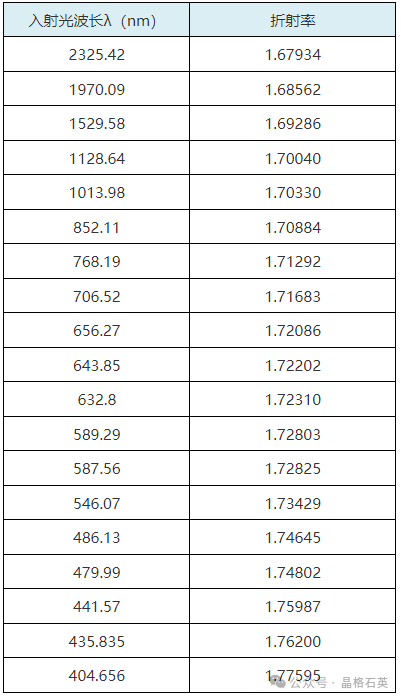

四、OHARA S-TIH10熔融石英折射率表

五、OHARA SK-1310熔融石英折射率表

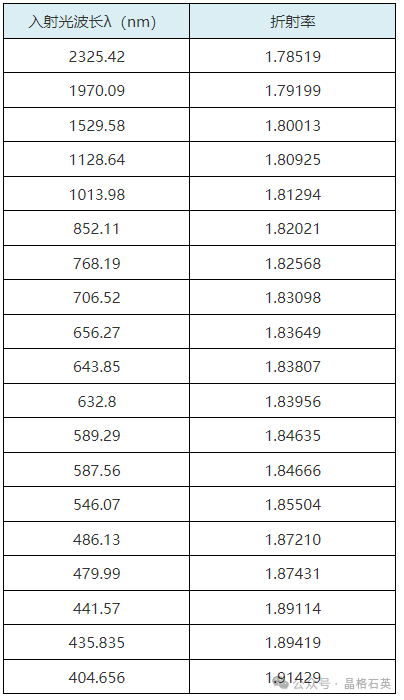

六、OHARA S-TIH53W熔融石英折射率表

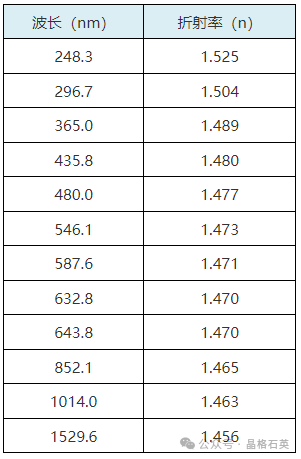

七、德国肖特BF33石英玻璃折射率表

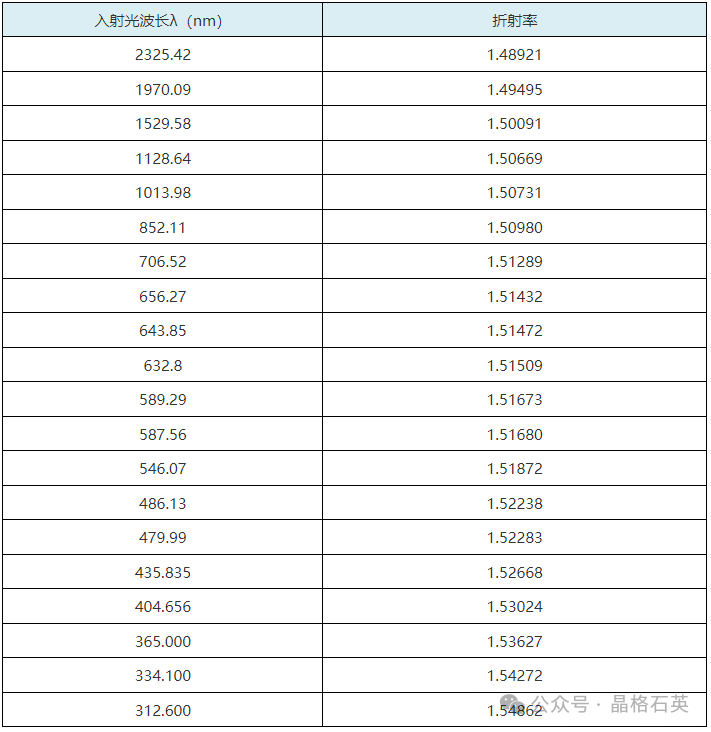

八、德国肖特BK7石英玻璃折射率表

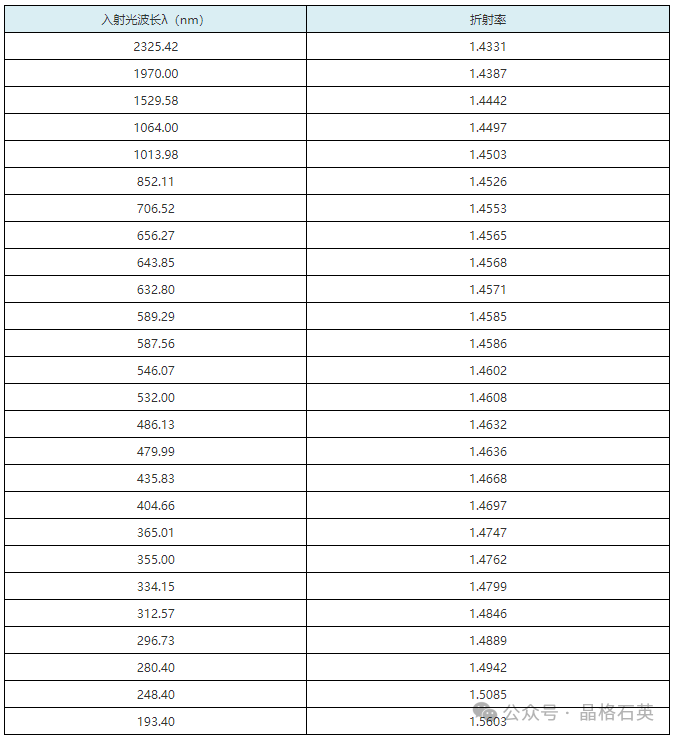

九、Heraeu Suprasil 3001/3002/300石英玻璃材料折射率表

十、Heraeu Infrasil 301/302石英玻璃材料折射率表

由光学熔融石英材料的波长-折射率的表中数据可知，相同波长下材料折射率从大到小的排序大致为：BF33 >（JGS1、JGS2、JGS3）≈SK-1300 > 7980。由于各厂商测试条件不同，此处无法准确计算同一波长下折射率的相差值，故只能将测试条件看似相同，粗略计算：

JGS1、JGS2、JGS3在波长为360nm时折射率为1.47529，波长为400nm时折射率为1.47012，将360nm-400nm波段折射率递减近似视为线性，即波长为365nm时JGS1折射率为1.47529-[（1.47529-1.47012）*5/40]=1.474643；康宁7980在波长为365nm时折射率为1.474539；SK-1300在20℃、波长为365nm时折射率为1.47459；肖特BF33在波长为365nm时折射率为1.489。因此在波长为365nm时，肖特BF33和JGS1、JGS2、JGS3折射率差值为1.4357 x 10^-2；JGS1和SK-1300折射率差值为5.3 x 10^-5；SK-1300和康宁7980折射率差值为5.1 x 10^-5。

同理，在波长为435nm时JGS1、JGS2、JGS3折射率为1.466935，康宁7980折射率为1.466691，小原SK-1300折射率为1.46675，肖特BF33折射率为1.480。因此在波长为435nm时肖特BF33和JGS1折射率差值为1.3065 x 10^-2，JGS1和SK-1300折射率差值为1.85 x 10^-4，SK-1300和康宁7980折射率差值为5.9 x 10^-5。

另外，在其他条件不变时，JGS1、JGS2、JGS3、康宁7980、SK-1300、肖特BF33、BK7等熔融石英镜片材料折射率均随波长的递增而减小，并且随着波长的逐渐增加，波长对熔融石英镜片折射率的影响逐渐减小。如果您需要熔融石英折射率的数据来源，请联系我们。
