石英为什么要脱羟基？
时间：2025-08-01 发布人：admin 点击数：0

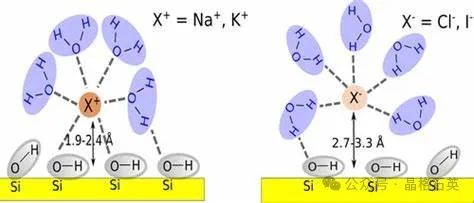

羟基（-OH）是由一个氧原子和一个氢原子通过共价键结合形成的极性官能团，广泛存在于含氢化合物中。在石英（主要成分为 SiO₂）中，羟基主要以两种形式存在：一种是结构羟基，即羟基与硅氧四面体网络中的硅原子结合，形成 Si-OH 键；另一种是杂质羟基，以游离态或团簇态存在于石英晶格间隙或气液包裹体中。石英中羟基的来源主要包括原料本身的结晶水、气液包裹体中的水分，以及加工过程中引入的氢元素。例如，氢氧焰熔制石英时，氢气燃烧生成的水会与 SiO₂反应生成羟基。根据熔制气氛的不同，石英玻璃可分为氧化气氛和还原气氛两类，前者羟基含量较高且难以脱除，后者羟基较易通过高温处理去除。羟基的存在会破坏 Si-O 键的稳定性。研究表明，羟基通过打开 Si-O 键，使石英结构疏松，密度降低，化学腐蚀速率显著增加。例如，含羟基的石英玻璃在高温下更容易与碱性物质发生反应，导致表面侵蚀和结构破坏。羟基会显著降低石英的粘度，尤其在低温条件下影响更为明显。这会导致石英制品在高温应用中（如半导体拉晶过程）容易发生变形或坍塌。此外，羟基还会增加石英的热膨胀系数，降低其热稳定性，使其在温度骤变时更易开裂。羟基在红外波段（如 2.73 μm 处）具有特征吸收峰，会显著增加石英玻璃的光学损耗。在光纤通信中，羟基含量过高会导致光信号衰减，例如羟基质量分数每增加 1×10⁻⁶，光纤在 1.39 μm 波长处的损耗可增加约 0.1 dB/km。对于激光光学元件，羟基还会引起折射率不均匀，影响光束质量。羟基是石英玻璃析晶（失透）的重要诱因。研究表明，羟基与碱金属离子（如 Na⁺、K⁺）协同作用，会降低石英的粘度，加速晶核形成和生长。析晶不仅导致石英透明度下降，还会显著降低其机械强度和热稳定性。此外，羟基本身是一种网络结构缺陷，会与其他杂质（如 Al³⁺、B³⁺）相互作用，进一步加剧晶格畸变。在半导体制造中，石英坩埚的羟基含量直接影响单晶硅的纯度和质量。羟基会释放氢气和水蒸气，导致硅熔体污染，产生微缺陷和杂质掺杂，降低半导体器件的性能和寿命。例如，半导体用石英坩埚要求羟基含量低于 220 ppm，而高端光纤和激光元件甚至要求羟基含量低于 0.1 ppm。石英的高端应用领域（如半导体、光纤通信、航空航天）对材料性能提出了严苛要求。例如，电光源用石英玻璃要求羟基含量低于 3 ppm，而耐辐照石英玻璃需满足极低的羟基和金属杂质含量，以确保长期在轨稳定性。脱羟基是提升石英材料纯度和性能的关键步骤。- 高温真空处理：在 1000℃以上的高温和高真空环境下，羟基通过分解为 H₂O 或 H₂逸出。例如，氢气气氛下熔制的石英玻璃在 900℃以上加热即可脱除大部分羟基。
- 化学气相沉积（CVD）：通过 SiCl₄等前驱体在高温下的水解和沉积，可制备出羟基含量低于 1 ppm 的高纯石英玻璃。两步法 CVD 工艺通过控制烧结温度和气氛，进一步优化羟基分布均匀性。
- 反复相变裂断：利用石英在 β- 石英与 β- 鳞石英之间的反复相变（550-900℃），通过体积膨胀和收缩破坏羟基键合，实现高效脱羟。该方法可将羟基含量降至 1-50 ppm，且能耗较低。
- 氯气处理：氯气与羟基反应生成挥发性 HCl，从而脱除羟基。此方法常用于合成石英玻璃的深度脱羟，但需注意环保和设备腐蚀问题。
羟基含量通常通过红外光谱法检测，2.73 μm 处的吸收峰强度与羟基浓度成正比。行业标准对羟基含量有明确规定，例如《半导体用透明石英玻璃管》（JC/T 597-2011）要求羟基≤220 ppm，而《电光源用透明石英玻璃管》（JC/T 598-2007）对金属卤化灯管的羟基限制为≤3 ppm。脱羟基不仅是提升石英材料性能的必要手段，更是推动高端制造业发展的关键技术。例如，宁夏盾源聚芯通过优化脱羟工艺，将石英坩埚的羟基含量降至 20-30 ppm，显著提高了单晶硅的拉晶质量和成品率。在光纤领域，低羟基石英预制棒的应用使光信号传输损耗大幅降低，支撑了长距离通信技术的突破。此外，脱羟基技术的进步还促进了石英在航空航天、激光核聚变等极端环境下的应用拓展。
