同样作为原子晶体，硅、二氧化硅与金刚石、碳化硅在硬度和耐磨性上的差异，主要源于其晶体结构、共价键特性以及物理性质的综合影响，具体可从以下几个方面分析：

一、共价键强度与晶体结构的紧密性

1. 金刚石与碳化硅的结构优势

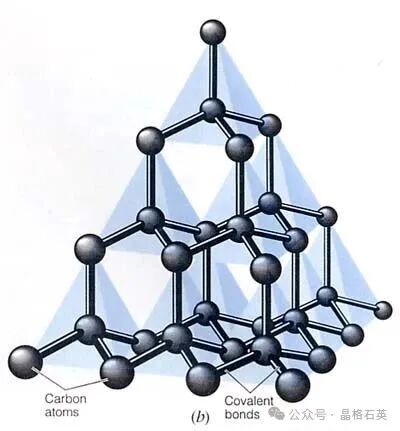

• 金刚石

  每个碳原子以 sp³ 杂化与 4 个相邻碳原子形成共价键，构成正四面体三维网状结构。C-C 键键能高（约 348 kJ/mol），键长极短（1.54 Å），原子堆积密度大，结构高度对称且无间隙。这种结构使得金刚石在外力作用下需破坏大量高强度共价键才能发生形变，因此硬度极高（莫氏硬度 10），且摩擦时不易因局部应力集中而开裂，表现为 “耐磨”。

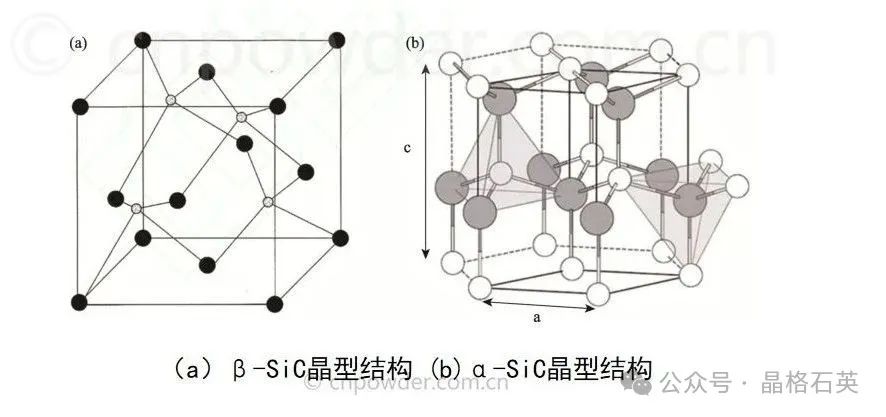

• 碳化硅（SiC）

  结构与金刚石类似，C 和 Si 原子交替以 sp³ 杂化形成共价键（Si-C 键能约 301 kJ/mol），键长介于 C-C 和 Si-Si 之间（1.89 Å），三维网状结构同样紧密。Si-C 键的强共价性和结构对称性使其硬度接近金刚石（莫氏硬度 9.5），且抗摩擦能力强，不易因磨损而脱落。

1. 硅与二氧化硅的结构弱点

• 硅（Si）

  晶体结构与金刚石相似（面心立方），但 Si 原子半径较大（1.17 Å，C 为 0.77 Å），Si-Si 键键能较低（约 226 kJ/mol），键长较长（2.35 Å）。较大的原子间距导致晶体结构中原子间相互作用较弱，在外力冲击下，Si-Si 键易因应力集中而断裂，表现为 “脆性”；尽管硬度较高（莫氏硬度 6.5），但抗裂纹扩展能力差，磨损时易崩裂。

• 二氧化硅（SiO₂）

  结构中每个 Si 原子与 4 个 O 原子形成四面体，O 原子桥接相邻 Si 原子，构成三维网状结构。Si-O 键键能虽高（约 460 kJ/mol），但 O 原子的介入使结构中存在大量 Si-O-Si 键角（约 109.5°），且 O 原子半径较大（1.40 Å），导致晶体结构中 “空隙” 较多，原子堆积密度低于金刚石和 SiC。当受到外力时，结构中的 O 原子作为应力集中点，易引发键的断裂，表现为脆性；此外，SiO₂的莫氏硬度约为 7，低于 SiC 和金刚石，耐磨能力相对更弱。

二、硬度与断裂韧性的差异

• 耐磨性的核心因素：硬度与抗裂纹扩展能力




  耐磨性不仅取决于硬度，还与材料抵抗裂纹扩展的能力（断裂韧性）相关。
• 金刚石和 SiC 的硬度极高，且断裂韧性（如金刚石的断裂韧性约为 2.0 MPa・m¹/²，SiC 约为 3.0 MPa・m¹/²）相对较高，意味着其在摩擦或冲击下更难产生裂纹，即使表面受力也不易出现大规模脱落，表现为 “耐磨”。
• 硅的断裂韧性约为 0.9 MPa・m¹/²，SiO₂约为 0.7 MPa・m¹/²，远低于金刚石和 SiC。低断裂韧性导致硅和 SiO₂在受力时易发生脆性断裂（裂纹快速扩展），表面容易崩碎，因此表现为 “硬而脆”，耐磨能力差。

三、键的方向性与晶体滑移能力

原子晶体的塑性变形能力极弱，主要通过共价键断裂实现破坏。

• 金刚石和 SiC 的三维网状结构中，共价键方向高度对称，滑移系（晶体中可发生滑移的晶面和晶向）较少，但键能极高，因此在摩擦过程中更倾向于通过原子级别的磨损（而非裂纹扩展）来消耗能量，表现为耐磨。
• 硅和 SiO₂的结构中，尽管键也具有方向性，但 Si-Si 键和 Si-O 键的键能相对较低，且结构中可能存在更多因原子半径差异导致的局部应力，当受到外力时，键的断裂门槛更低，更容易发生脆性破裂，而非缓慢磨损。

四、实际应用中的表现

• 金刚石和 SiC 常用于磨料、刀具等耐磨场景，因其能抵抗长期摩擦而保持形状；
• 硅和 SiO₂（如石英）虽硬，但在受到冲击或摩擦时易碎裂，更适合作为结构稳定但无需高耐磨性的材料（如半导体硅片、玻璃）。

总结

金刚石和碳化硅因高键能、紧密三维结构及较高的断裂韧性，表现为 “硬而耐磨”；硅和二氧化硅则因键能相对较低、结构中原子堆积较松散、断裂韧性差，表现为 “硬而脆”。耐磨性本质是硬度、断裂韧性及结构稳定性的综合体现，而非仅由硬度决定。
