1. 常温下（脆性区）：位错是“断裂元凶”，降低强度

在室温下，单晶硅是典型的脆性材料。此时，位错对机械强度的影响表现为“致脆”：

• 位错塞积导致应力集中：在外部应力作用下，位错沿滑移面运动，但遇到晶界、杂质沉淀物（如氧沉淀）或其它位错时，会被“钉扎”住。这导致后续运动的位错在该处堆积，形成巨大的应力集中。

• 微裂纹形核：当这个应力集中达到原子键合的临界断裂强度时，就会在位错塞积处直接萌生微裂纹（遵循Griffith脆性断裂理论）。

• 结果：位错密度越高，裂纹形核的几率越大，材料的断裂强度（Fracture Strength）和抗弯强度会急剧下降。在切割或边缘倒角时，含高位错密度的硅片极易碎片。

2. 高温下（塑性区）：位错是“变形载体”，降低屈服强度

当温度超过 700°C 时，单晶硅原子动能增加，位错获得了足够的热激活能进行滑移和攀移。此时：

• 屈服强度大幅下降：位错运动所需的临界剪切应力（CRSS）随温度升高而急剧降低。因此，在高温工艺（如外延生长）中，只要内部热应力超过很小的临界值，位错就会大量滑移。

• 蠕变与翘曲：位错运动会引发宏观的塑性变形（即“Slip”），导致硅片产生不可逆的弯曲（翘曲度增加）。这意味着抵抗热变形的机械强度显著变差。

3. 核心机理深度解析：为什么会这样？

要回答“为什么”，需要从物理本质入手，主要涉及共价键特性和派尔斯力（Peierls stress）：

• 极高的晶格摩擦力（派尔斯力）：硅是金刚石结构，共价键具有方向性。位错在晶格中运动需要破坏并重构Si-Si共价键。室温下，热能不足以帮助原子克服这层极高的势垒，位错被“冻结”在晶格中。此时，位错就像一个内部尖锐缺陷，只会引发脆性断裂。

• 热激活辅助：高温下，原子热振动加剧，外加应力帮助位错克服势垒。此时位错可以移动，消耗了外力做功，但这种消耗是以牺牲材料的形状稳定性为代价的，宏观上表现为机械强度和抗变形能力的急剧恶化。

4. 工程上的量化影响

虽然室温下高位错密度会降低断裂强度，但在IC制造中，影响机械强度的头号杀手通常不是单根位错，而是位错排（滑移带）。
当发生滑移时，成百上千条位错沿着 {111} 晶面同时滑动，会在硅片内部形成几微米甚至几十微米的地形台阶。这种结构会直接导致：

• 硅片的几何平整度（TTV，总厚度变化）超标。

• 在后道研磨/抛光中产生崩边（Chipping）。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅刻蚀部件、硅电极、硅环、硅片、2~12寸Dummy片等。详细电联：17826693981

总结一句话：

位错就像单晶硅机械性能的一个“阿喀琉斯之踵”——室温下它是诱导脆性断裂的裂纹源，高温下它是导致塑性变形的流动介质，两者都会大幅削弱材料抵抗外力或热应力的能力。

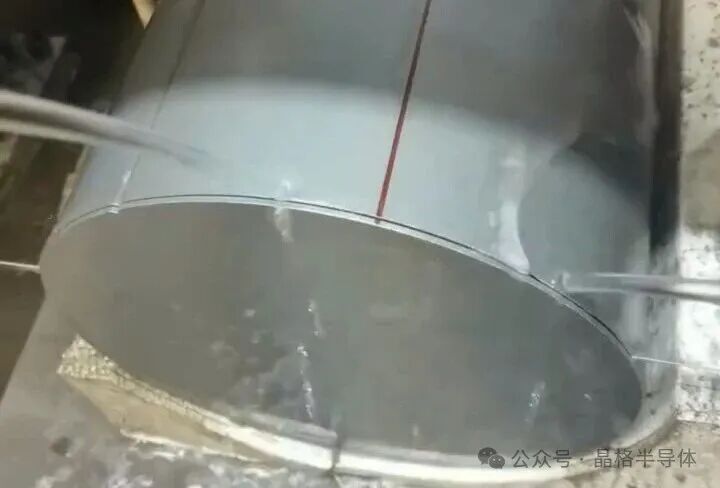

刻蚀类部件在等离子体刻蚀机中反复经受高温轰击和冷却循环。如果初始单晶棒中的位错密度不均，就容易在这些热循环应力下发生滑移，导致电极或喷淋头因翘曲变形而报废。因此，供应高纯度、低位错密度的单晶棒是保证其机械寿命的前提。
