一句话结论：柱状晶硅锭上的晶界，主要源于底部多点同时形核、生长过程中的竞争淘汰，以及冷却时热应力和孪晶的共同作用。这些因素相互叠加，最终形成了多晶硅锭内密如蛛网的晶界网络。

对于半导体行业从业者来说，理解晶界的形成机制，是优化铸锭工艺、提升硅片质量的关键前提。

什么是晶界？为什么多晶硅锭上能看到“网状纹理”？

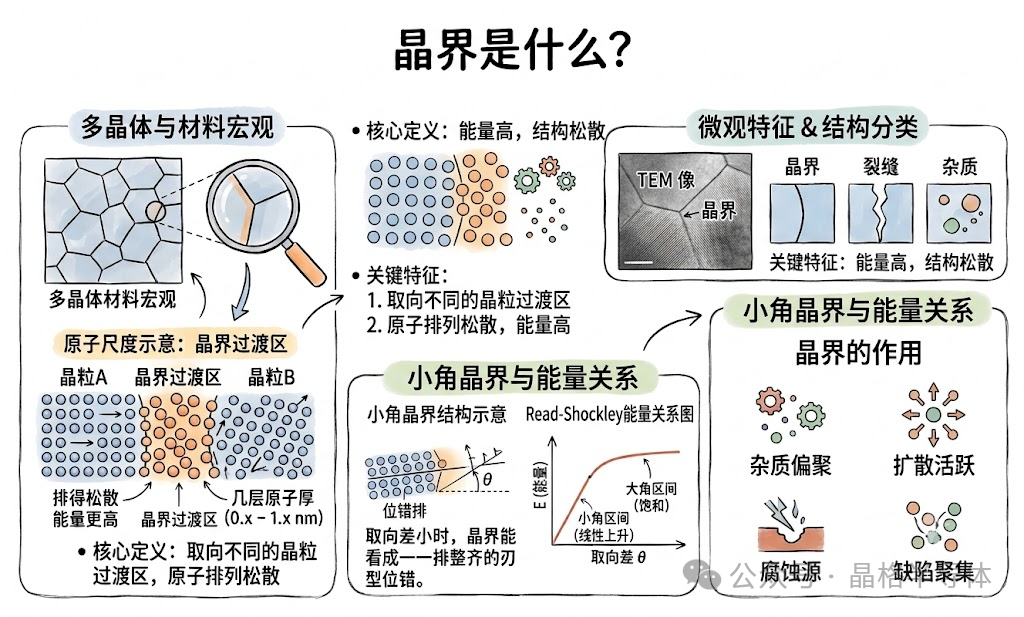

答： 晶界是不同晶体取向的晶粒相遇时形成的交界面。

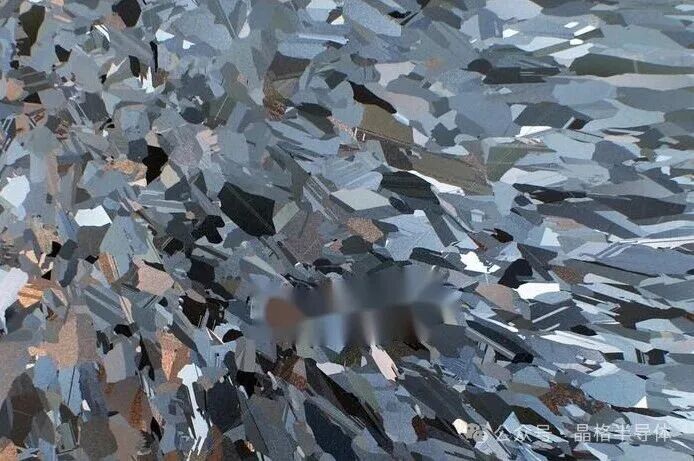

将多晶硅锭切开后，肉眼能看到的明暗交错的网状纹理，就是晶界。它就像一张“晶粒地图”，勾勒出每个晶粒的轮廓。这些晶粒大多沿垂直方向拉长，形状像柱体，因此这类硅锭被称为柱状晶硅锭。

晶界形成的原因一：为什么一开始就会产生那么多晶界？

答： 因为坩埚底部提供了无数个成核点，硅液同时、随机地开始结晶。

在定向凝固工艺中，液态硅首先接触到的是石英坩埚的底部和侧壁。坩埚内壁本身粗糙，并且涂有一层氮化硅（Si₃N₄）涂层，这些位置天然就是“成核点”。

当硅液温度降到熔点以下（过冷状态），这些成核点会同时触发结晶。由于各个成核点彼此独立，新生成的晶粒原子排列方向也各不相同。

关键点：成千上万个晶粒几乎同时“拔地而起”，彼此取向杂乱，它们在生长初期一碰头，就形成了密密麻麻的初始晶界。这一步是晶界数量庞大的根源所在。

晶界形成的原因二：生长过程中，晶界会消失吗？

答： 不会完全消失，反而会形成贯穿锭体的纵向晶界。

凝固过程自下而上推进时，会自然发生一种“竞争生长”效应：

• 取向有利的晶粒：生长方向（通常是<100>方向）与热流方向基本平行的晶粒，生长速度最快，会逐步“吃掉”周围的生长空间。

• 取向不利的晶粒：生长方向偏离热流的晶粒，生长速度慢，逐渐被旁边的“优势晶粒”挤压淘汰。

关键点：这个过程会让晶粒尺寸变粗，但无法把所有取向杂乱的晶粒都消除。最终，许多柱状晶粒会从底部一直贯穿到顶部，它们之间的边界就是纵向延伸的晶界。

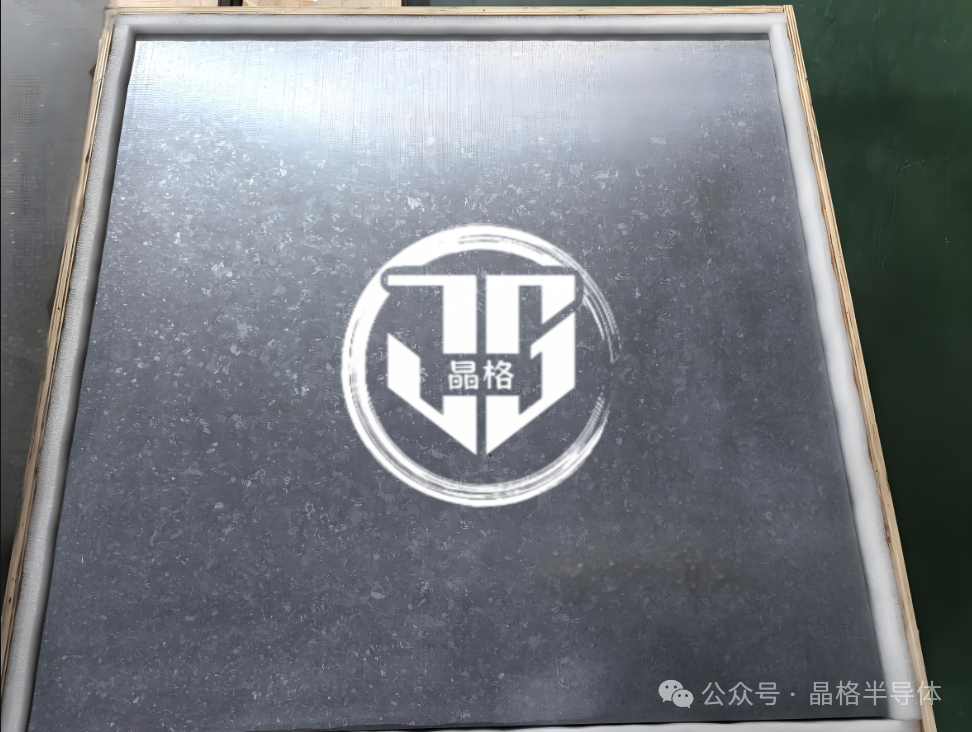

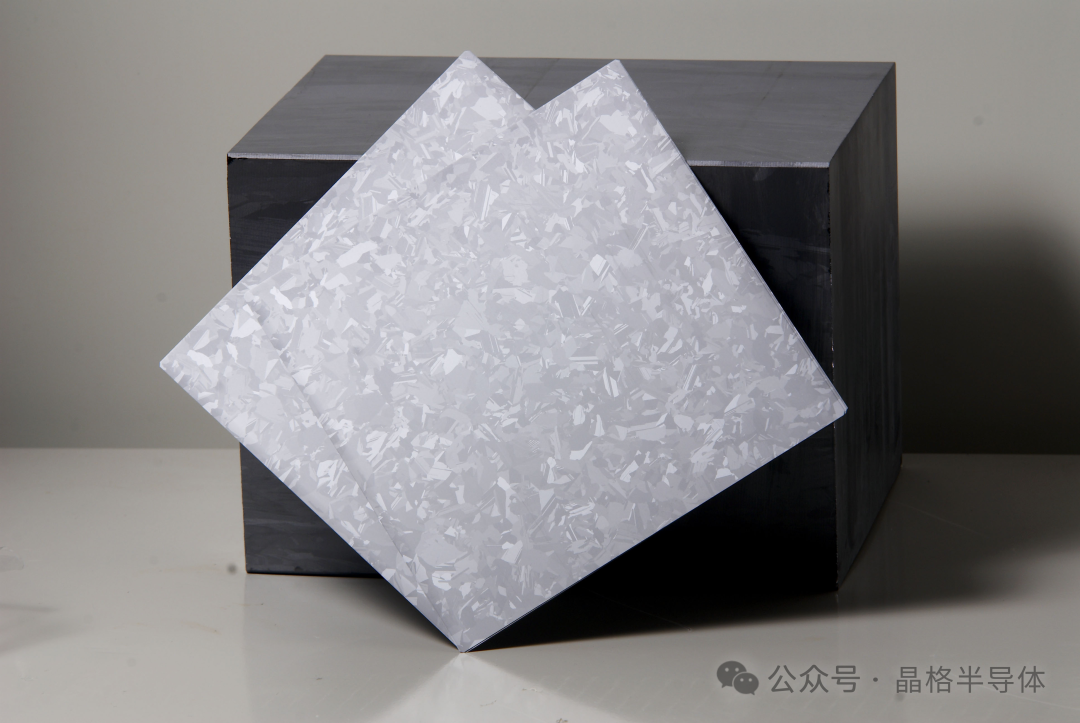

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅刻蚀部件、硅喷淋头、硅排气环、硅聚焦环、硅遮挡环等。详细电联：17826693981

晶界形成的原因三：冷却过程会产生额外晶界吗？

答： 会。冷却过程中的热应力和孪晶，会“额外”增加大量晶界。

硅锭在1400°C以上的高温下生长，随后缓慢冷却到室温。这个过程中：

1. 热应力导致位错与小角度晶界

   硅锭内部温度分布不均，会产生巨大的热应力。应力作用下，原子面会发生滑移，产生大量位错。位错堆积、排列后，会形成小角度晶界（亚晶界） ，让晶界数量进一步增加。

2. 孪晶——一种特殊晶界

   硅是金刚石立方结构，原子排列规则。在生长过程中，很容易出现孪晶——即原子层像镜像对称一样“错位”排列。孪晶本质上也是一种大角度晶界，它会显著增加晶界的复杂性和密度。

关键点：热应力和孪晶叠加，使得最终硅锭中的晶界远多于“形核+生长”阶段产生的数量。

晶界形成全流程总结

结论： 柱状晶硅锭上的晶界，是“多点形核定基数、竞争生长定走向、热应力与孪晶定密度”三者共同作用的结果。
