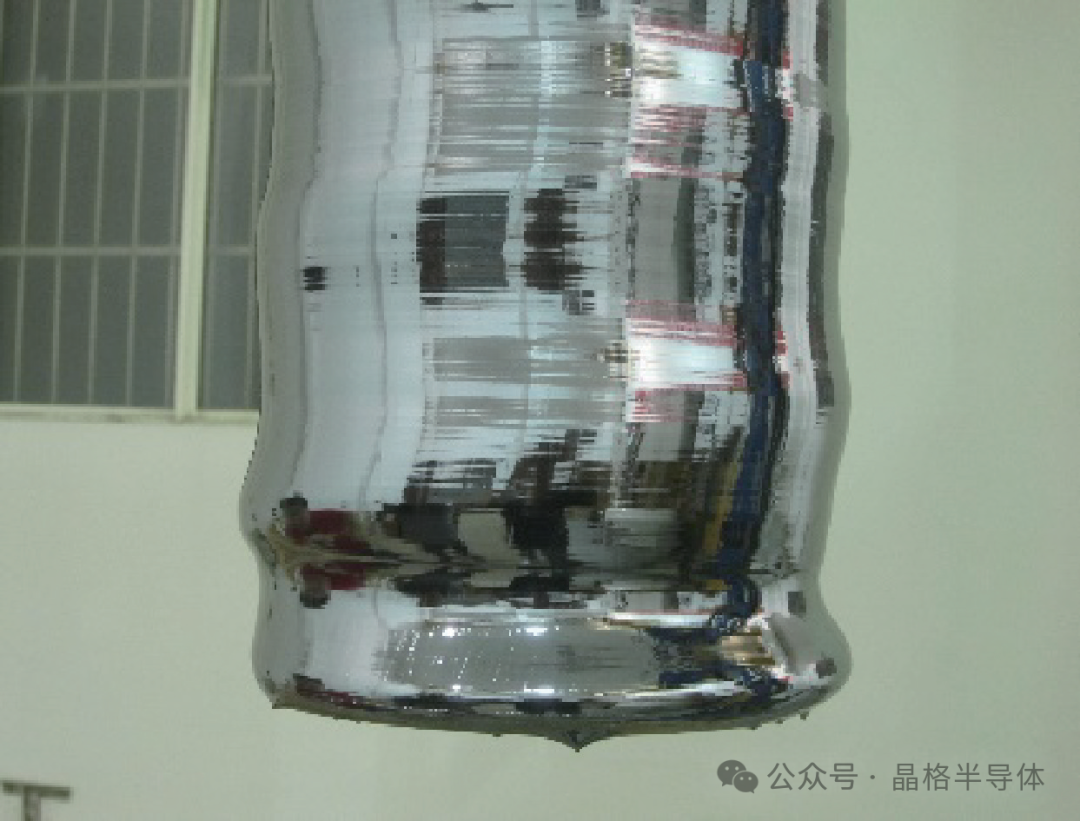

什么是晶体扭曲？

为什么会扭曲？

研究发现，罪魁祸首是“过冷区”。在硅晶体生长过程中，熔体表面靠近晶体的区域（三相点附近）如果温度低于硅的熔点（1685 K），就会自发结晶，导致晶体直径失控。过快的提拉速度正是制造这种“过冷区”的元凶。

你可以这样理解：你正在从一碗热汤里拉出一根冰棍。如果你拉得太快，汤面来不及补充热量，局部就会过快冷却，冰棍就会长歪、变形。

怎么解决？

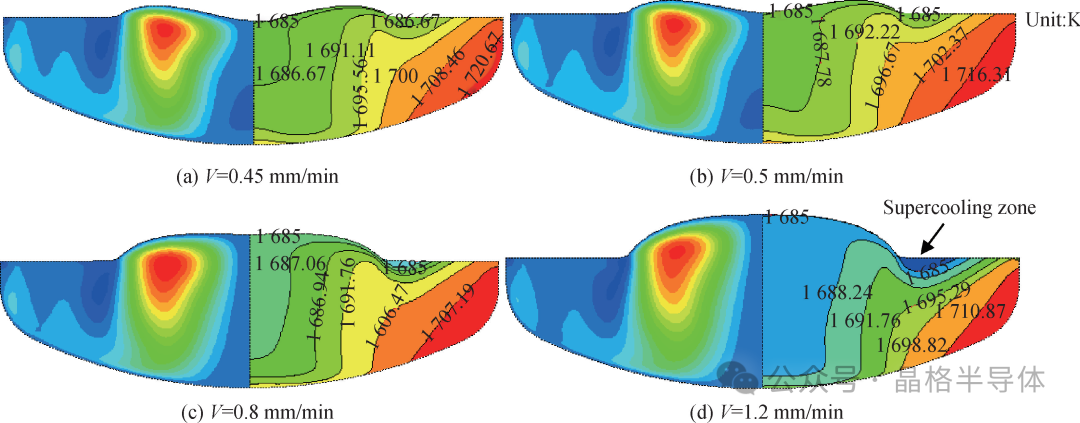

有研究人员通过计算机数值模拟（就像给晶体生长过程做“CT扫描”），分析了不同提拉速度下的温度分布，发现：

• 提拉速度超过0.45 mm/min时，过冷区开始出现；

• 提拉速度越快，过冷区越大，晶体越容易扭曲。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅部件、硅靶材、硅电极、硅环、硅桶、硅片等。详细电联：17826693981

于是他们提出了一套“调速秘方”：

• 找到最大稳定提拉速度：不是越快越好，而是要找到一个临界点，既保证效率，又不产生过冷区。

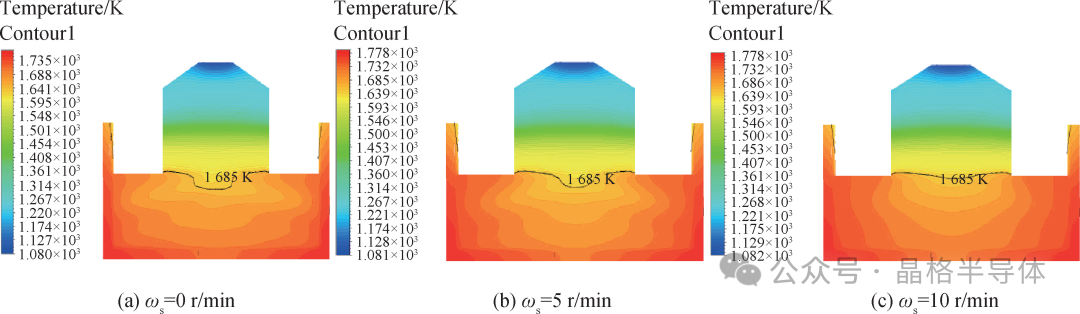

• 适当提高晶体旋转速度：让晶体在生长时像陀螺一样旋转，可以搅动下方的硅熔体，使热量更均匀地分布，从而“抹平”过冷区。

实验证明，在提拉速度为0.8~1.2 mm/min时，将晶体转速从4 r/min提高到8~12 r/min，就能有效避免扭曲，生长出直径均匀、质量优良的300 mm硅单晶。
