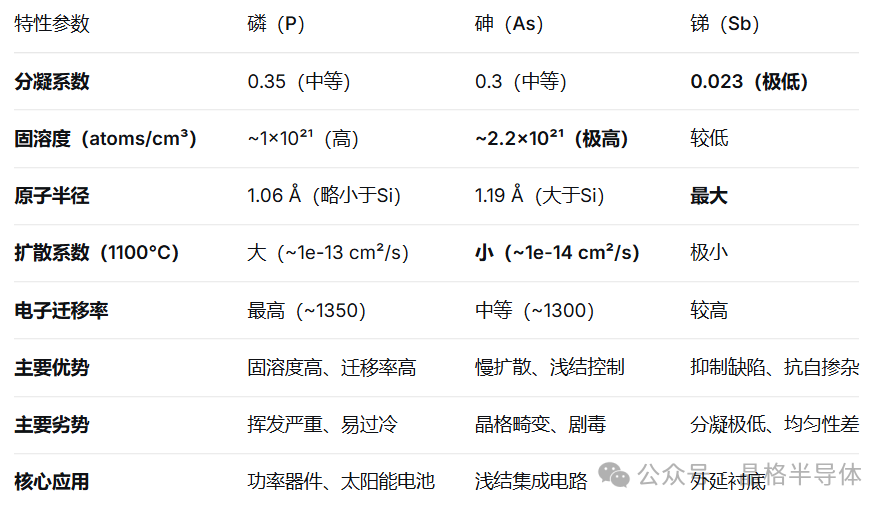

单晶硅作为半导体产业的基石，其电学性能的调控主要依赖于掺杂技术。通过在纯净硅中有控制地引入特定杂质原子，可以改变硅的导电类型和电阻率，从而满足不同器件的需求。在N型掺杂领域，磷（P）、砷（As）和锑（Sb）是三种最常用的五价掺杂元素。尽管它们同属第V主族，掺入硅后都能提供一个自由电子，但在原子结构、物理特性、工艺适应性等方面存在显著差异，这也决定了它们各自适用的应用场景。本文将从优势、劣势和应用领域三个维度，对这三种N型掺杂剂进行全面对比分析。
一、磷（P）：最通用的N型掺杂剂
磷是N型单晶硅中应用最广泛的掺杂元素，在太阳能电池和功率器件领域占据主导地位。
优点
极高的固溶度：磷在硅中的固溶度高达约1×10²¹ atoms/cm³，是所有N型掺杂剂中最高的。这一特性使得重掺磷硅单晶可以获得极低的电阻率——理论上可低于1.5 mΩ·cm。浙江大学杨德仁院士团队开发的气相鼓泡高效掺磷技术，已成功实现硅熔体中磷浓度高达约2×10²⁰ cm⁻³，生长出电阻率小于1.5 mΩ·cm的重掺磷单晶。对于功率器件而言，这意味着衬底功耗可降低20%以上。
高电子迁移率：磷原子半径（约1.06 Å）略小于硅（1.11 Å），掺杂后晶格畸变较小，因此磷掺杂硅的电子迁移率较高，可达约1350 cm²/(V·s)。这对于追求高速开关的器件至关重要。
完美的太阳能电池特性：在光伏领域，磷掺杂避免了P型硼掺杂面临的"硼氧复合对"问题。硼氧复合对会捕获光生载流子，导致P型电池出现2-3%的光致衰减（LID）。而N型磷掺杂硅不存在这一问题，其光致衰减小于0.5%。同时，N型硅片的少子寿命可达10-100毫秒，比P型硅片（0.1-1微秒）高出四个数量级。
缺点
极易挥发：磷单质在41°C即开始升华，在1400°C以上的硅熔体温度下，磷的蒸汽压极高。如果在投料时直接将赤磷放入坩埚，会在熔化瞬间气化，导致掺杂失败甚至喷溅爆炸。这一特性使得重掺磷的晶体生长成为国际性难题，中国四十多年未能突破，直到本世纪初才由浙江大学等单位攻克。
组分过冷倾向：高浓度磷会显著降低硅熔体的凝固点，在固液界面前沿易形成低熔点区域。如果温度梯度控制不当，就会产生组分过冷，导致晶体失去完美单晶结构。
扩散系数较大：磷在硅中的扩散系数相对较大（1100°C时约1e-13 cm²/s），这使得形成浅结时较难精确控制结深。
应用领域
功率器件：重掺磷硅单晶是功率MOSFET、IGBT等器件的关键衬底材料，特别适用于需要超低电阻率以降低导通损耗的应用场景
高效太阳能电池：磷掺杂的N型硅片是TOPCon、HJT、IBC等高效电池技术的基础，目前实验室效率已超过26%
通用逻辑电路：适用于需要中等浓度掺杂、对成本敏感的集成电路

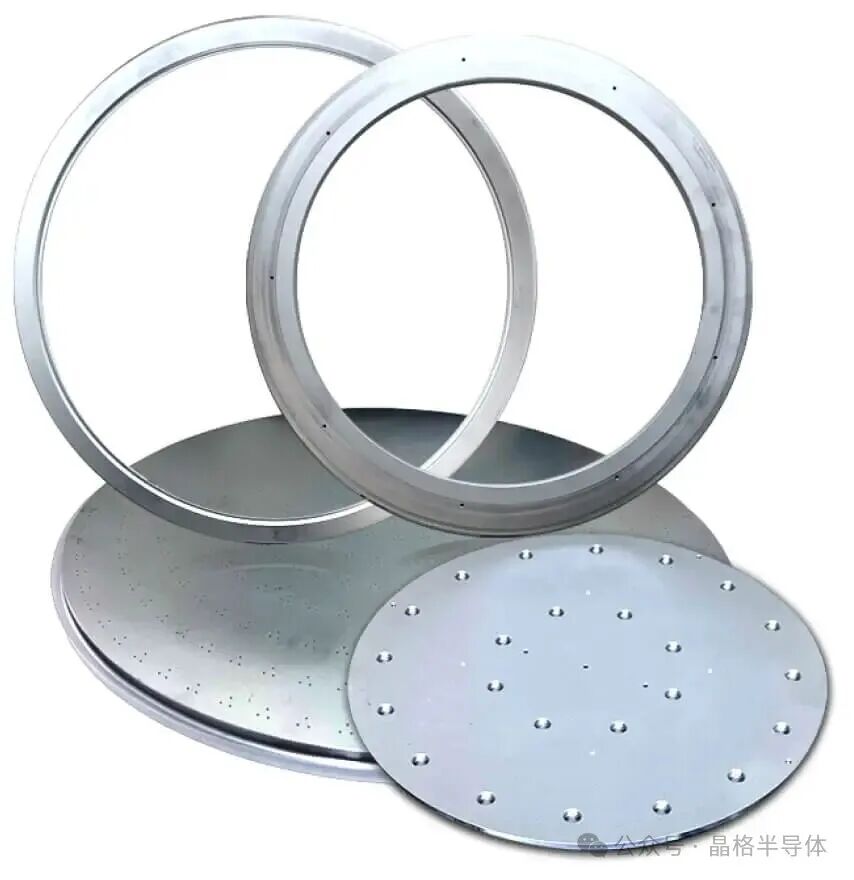

扬州晶格半导体-提供超大尺寸单晶硅材料，柱状晶硅材料，并可定制加工Si Parts、硅部件、硅靶材、硅电极、硅环、硅桶、硅片等。详细电联：17826693981
二、砷（As）：浅结工艺的首选
砷在N型掺杂剂中以其重原子特性和慢扩散速率而独树一帜，在先进集成电路制造中扮演着不可替代的角色。
优点
极高的固溶度：砷在硅中的固溶度约为2.2×10²¹ atoms/cm³，甚至高于磷。这使得重掺砷硅单晶可以获得极低的电阻率，浙江大学已成功生长出头部电阻率不超过0.003 Ω·cm的重掺砷直拉单晶。
极慢的扩散速率：砷的扩散系数远小于磷（1100°C时约1e-14 cm²/s，仅为磷的十分之一）。这一特性使得砷成为形成浅结的理想掺杂剂——在高温工艺中，砷原子能够"坚守岗位"，不会过度扩散，从而保持精确的结深控制。这对于亚微米级MOSFET的源漏区掺杂至关重要。
离子注入优势：砷的原子质量（74.92 u）远大于磷（30.97 u），在离子注入过程中射程更短，可以实现更浅的注入深度，且注入轮廓更陡峭。
缺点
晶格畸变较大：砷原子半径（约1.19 Å）明显大于硅，掺杂后晶格畸变较为显著，可能引入更多缺陷，对载流子迁移率造成一定影响（约1300 cm²/(V·s)，略低于磷）。
低温电离不完全：砷的施主能级（距导带底约0.049 eV）略深于磷（0.044 eV），在低温下存在电离不完全现象，导致实际载流子浓度略低于掺杂浓度。
剧毒性：砷及其化合物（如砷化氢、三氧化二砷）均为剧毒物质，在生产工艺中需要严格的防护措施，增加了设备投入和环保成本。
应用领域
超大规模集成电路：砷主要用于MOSFET的源漏区掺杂，特别是需要精确浅结控制的先进逻辑芯片
功率器件：重掺砷硅单晶用于制作N/N+外延结构的衬底，适用于VDMOS等功率器件
欧姆接触层：利用其高固溶度形成高导电层，降低接触电阻
三、锑（Sb）：外延衬底的王者
锑在三种N型掺杂剂中性格最为特殊，其极低的分凝系数既是挑战也是优势。
优点
极佳的空位俘获能力：锑原子半径最大，对硅晶格中的空位有很强的俘获能力。在高温氧化等工艺中，锑能够有效抑制晶格缺陷的产生，保持晶体完整性。
抑制自掺杂效应：在外延生长过程中，衬底中的掺杂剂可能会挥发进入气相，随后掺入生长中的外延层，这一现象称为"自掺杂"。锑因其低蒸汽压和低扩散系数，能有效抑制自掺杂，保证外延层掺杂浓度的精确控制。
缺陷控制能力：重掺锑硅单晶在热应力条件下仍能保持良好晶体质量，特别适合作为要求严格的外延片衬底。
缺点
极低的分凝系数：锑的分凝系数仅约0.023，远低于磷（0.35）和砷（0.3）。这意味着在晶体生长过程中，锑原子会大量滞留在硅熔体中，导致拉制的晶棒头尾电阻率差异巨大——头部电阻率高，尾部因杂质堆积而电阻率极低。获得电阻率均匀的晶棒，工艺难度极大。
固溶度较低：锑的固溶度明显低于磷和砷，限制了其在需要超低电阻率场景下的应用。
生长难度大：由于锑的原子半径大、蒸发速度快、分凝系数小，重掺锑单晶的生长难度很大，需要精确控制热场和工艺参数。
应用领域
外延片衬底：重掺锑硅单晶是N/N+硅外延片的主要衬底材料，广泛用于制作VDMOS、IGBT等功率器件
高频功率器件：需要高质量外延层、对缺陷密度要求严苛的应用
抗辐照器件：利用锑对缺陷的抑制能力，在特殊环境应用中具有优势
