在半导体行业里，有一个看似简单、却很有意思的问题：
为什么12寸硅片的直径是300 mm，而厚度却通常是775 μm左右？
很多刚接触晶圆制造的人都会产生疑问：775 μm这个数字是怎么来的？是根据300 mm的直径计算出来的吗？为什么不是500 μm、1 mm，或者其他厚度？
答案其实并不是一个简单的数学公式。
775 μm并不是由“12寸”这个尺寸直接计算出来的，而是半导体产业在机械强度、晶圆翘曲、加工工艺、设备兼容性、材料成本等诸多因素之间长期折中的结果。
晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，产品适用于半导体刻蚀硅部件的加工，包括单晶硅环、单晶硅片、柱状晶硅环、多晶硅片，产品直径覆盖最大650mm。详细电联：17826693981
一、先搞清楚：12寸到底有多大？

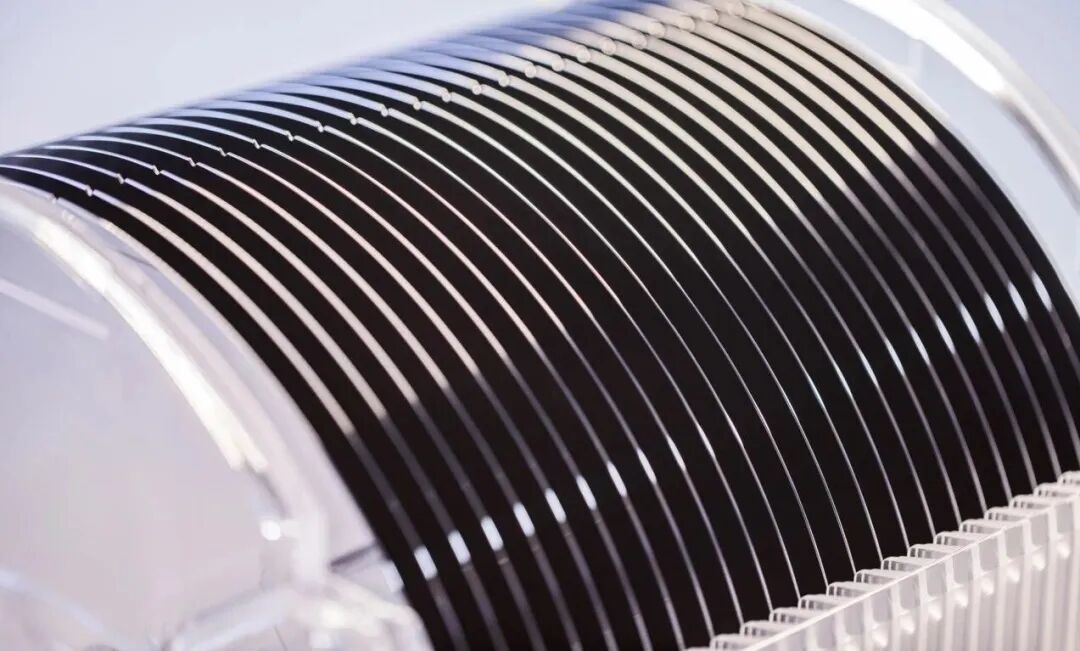

半导体行业所说的“12寸晶圆”，通常指的是：300 mm直径硅片
这里的“12寸”是历史上沿用的英制叫法，12英寸约等于304.8 mm，但半导体行业标准的300 mm晶圆并不是严格按照12英寸换算得到的。
因此，行业里通常把：
6寸晶圆称为150 mm wafer
8寸晶圆称为200 mm wafer
12寸晶圆称为300 mm wafer
需要特别注意的是：
晶圆的直径和厚度是两个不同的尺寸参数。
300 mm决定了晶圆有多“大”，而775 μm决定了晶圆有多“厚”。
二者并不存在简单的：
厚度=f(直径)
这样的固定数学关系。
二、为什么晶圆不能做得特别薄？
直觉上可能会认为：晶圆只是作为制造芯片的载体，既然最终芯片很薄，那么晶圆是不是越薄越好？

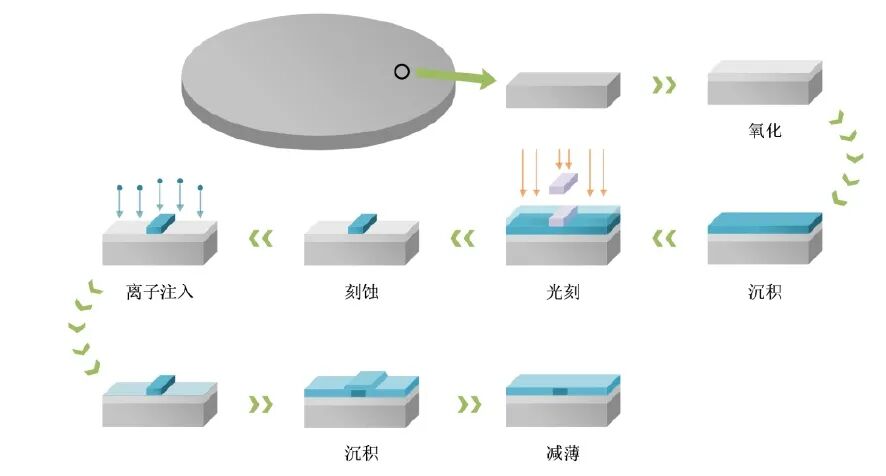

实际上恰恰相反。在晶圆制造过程中，一片300 mm硅片要经历大量工艺晶圆需要在这些过程中反复被机械手、真空吸盘、卡盘等设备抓取和支撑。
如果晶圆太薄，就会出现一个非常现实的问题：
它会变得更容易弯曲和变形。
特别是300 mm晶圆，直径已经达到30 cm，相对于厚度775 μm来说，它实际上是一块非常“薄”的圆形硅板。
可以简单算一下：
也就是说，晶圆直径大约是厚度的387倍。
这已经属于典型的薄板结构。
三、晶圆厚度为什么对机械刚度影响这么大？
理解775 μm最重要的一个知识点，就是：
薄板的弯曲刚度与厚度的三次方有关。
在简化模型下，圆形硅片的弯曲刚度可以表示为：
其中，D：弯曲刚度；E：硅的弹性模量；t：硅片厚度；ν：泊松比
也就是说，厚度稍微降低一点，刚度可能会明显下降。
例如，假设晶圆从775 μm减薄到700 μm。
那么刚度比例大约为：
也就是说，在其他条件相同的理想化情况下，厚度从775 μm降低到700 μm，弯曲刚度可能只剩下原来的约73%。
厚度减少约10%，刚度却可能下降约27%。
这就是为什么晶圆不能简单地“越薄越好”。

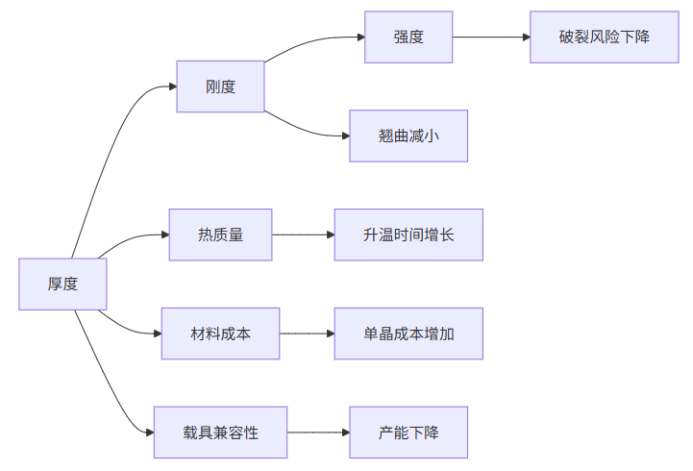

四、那为什么又不能做得特别厚？
既然厚一点能够提高刚度，那是不是直接做成1 mm甚至2 mm更好？
当然也不是。
首先，硅片本身就是一种高纯度半导体材料。
晶圆越厚，意味着需要使用更多硅材料，制造成本也会增加。
其次，晶圆制造过程中的很多工艺都需要考虑厚度。
圆厚度增加以后，不仅材料成本增加，还可能带来工艺时间、热传导以及设备兼容性方面的问题。

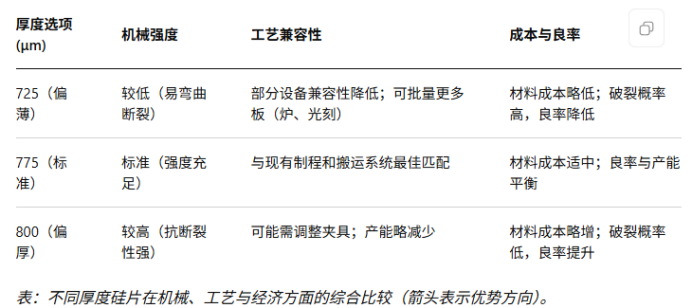

因此，工程设计实际上是在寻找一个平衡：
既要足够厚，保证晶圆在制造过程中的机械稳定性；又不能厚到浪费材料和增加制造负担。
写在最后
一片看起来只有“300 mm × 775 μm”的硅片，实际上凝聚了半导体制造几十年的工程经验。
它既不是简单的几何尺寸，也不是某个理论公式直接计算出的结果。
300 mm代表的是晶圆平台的尺寸标准，而775 μm则体现了这个平台在机械、工艺、设备和成本之间的综合平衡。
更有意思的是，当晶圆进入具体芯片制造流程以后，775 μm并不是终点。
随着工艺完成、背面减薄以及先进封装需求的发展，晶圆还可能从几百微米进一步减薄到更薄的状态。
所以，从“为什么是775 μm”这个问题继续追问下去，就会自然进入另一个很重要的话题：

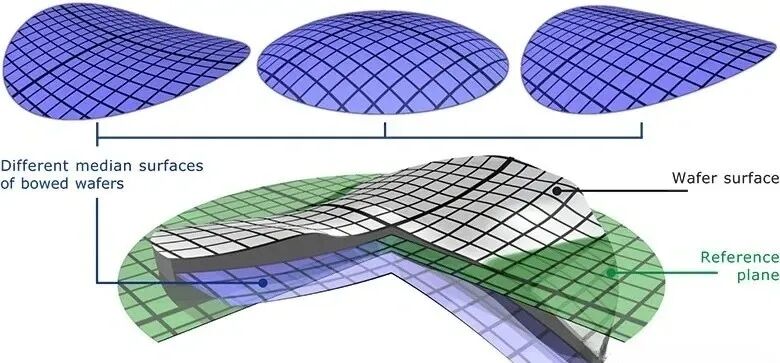

晶圆为什么会发生Bow和Warp？为什么薄膜应力会让晶圆弯起来？为什么300 mm晶圆对平整度要求这么高？
