在半导体制造领域，硅片凭借其在材料特性、制造成本以及加工兼容性等方面的突出优势，占据着广泛的应用地位。尽管近年来碳化硅、砷化镓和氮化镓等新型材料逐渐受到更多关注，但硅片的主导地位依旧稳固。以下为您详细阐述其中缘由：

材料选择的考量因素

1. 电子特性：硅具备卓越的半导体属性，能够精准地调控电子与电洞的流动。其带隙为 1.1eV，这一适中的数值，满足了绝大多数电子器件的需求。而像碳化硅、砷化镓和氮化镓等新型材料，虽在特定条件下展现出更优的性能，却往往局限于诸如高频、高功率等特定领域。
2. 晶体结构：硅拥有稳定的晶体结构，借助成熟技术，能够生产出大尺寸的高质量单晶硅片，这极大地减少了器件中的缺陷，全面提升了芯片的整体性能。相比之下，碳化硅和氮化镓在晶体生长方面存在较大难度，所产出的单晶质量也受到一定限制。
3. 成本：历经多年的优化，硅材料的生产工艺已相当成熟，成本相对较低，契合大规模量产的需求。此外，硅矿资源极为丰富，提取过程也较为简便。与之相比，碳化硅、砷化镓等材料不仅生产成本居高不下，原材料成本也不容小觑。
4. 加工性：硅材料易于加工，与现有的半导体制造工艺高度适配。其物理和化学特性与当下主流的光刻、蚀刻以及离子注入等工艺完美兼容，改进成本相对较低。而新型材料通常需要对设备与工艺进行大幅度调整，这无疑增加了生产的复杂性与成本。

5. 热稳定性：硅的热稳定性足以应对常规工艺中的高温处理。尽管碳化硅等材料具备更高的热导率与更强的耐高温能力，但目前主要应用于对热管理要求极高的高功率、高频场景，在一般消费类芯片领域，并无明显优势。

硅成为芯片首选材料的原因

1. 半导体特性：硅作为极为出色的半导体材料，带隙为 1.12eV，能够充分满足大多数电子器件的工作要求。其理想的电子迁移率和空穴迁移率，为高性能芯片的制造提供了有力支持。

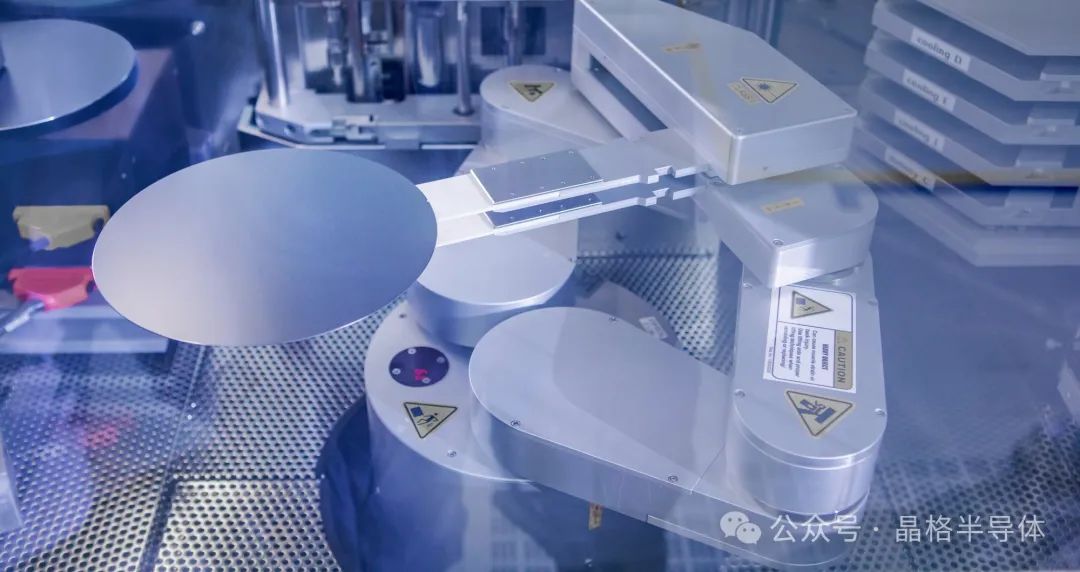

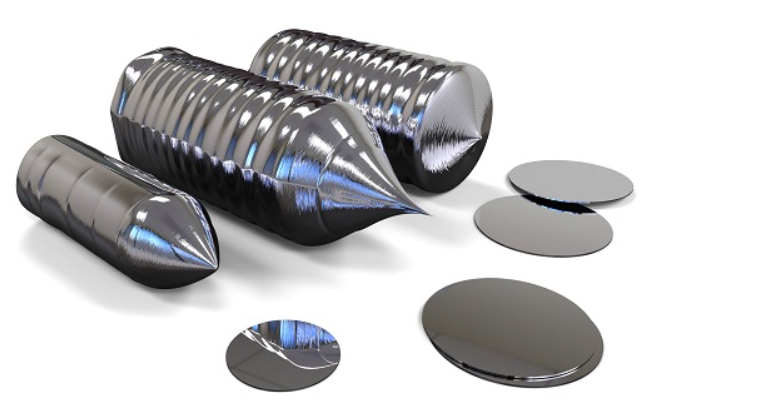

2. 晶体结构：通过直拉法（Czochralski 法）和区熔法等先进技术，硅能够生成大尺寸的高质量单晶。其稳定的晶体结构与极少的缺陷，使其成为生产高性能集成电路的理想选择。（见图：硅晶圆的生产过程）
3. 成本：硅在地壳中的含量极为丰富，约占 26.7%，其主要原材料石英不仅储量巨大，而且成本低廉。相较于砷化镓（GaAs）、碳化硅（SiC）等材料，硅在提取和生产过程中的成本显著降低。
4. 加工性：硅具有良好的机械强度与化学稳定性，能够适应复杂的制造工艺。现有的半导体制造技术，如光刻、扩散、离子注入等，大多基于硅进行开发，工艺成熟且成本较低，使得硅晶圆的加工更具经济性。

5. 热稳定性：硅在高温环境下表现出优异的稳定性，能够在高达 1100°C 的环境中保持晶体结构不变。这一特性使硅能够轻松承受现代芯片制造过程中的高温工艺要求。

其他材料面临的挑战

• 砷化镓（GaAs）：虽然具有较高的电子迁移率，但由于材料本身脆性较大、制造成本高昂，且难以生产大尺寸单晶，其广泛应用受到了极大限制。
• 碳化硅（SiC）：宽禁带特性使其适用于高温、高压环境，但晶体生长难度大以及成本高昂的问题，导致其主要应用于特定的高功率领域。
• 氮化镓（GaN）：具备良好的电子特性与热稳定性，然而其合成过程复杂且成本较高，目前主要应用于高频器件。
