禁带宽度（Band Gap）

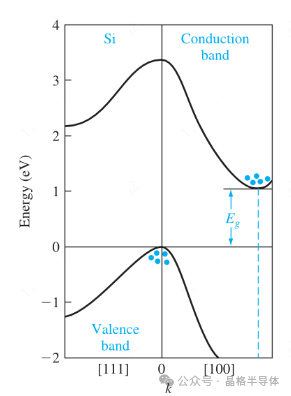

禁带宽度是半导体材料中价带顶到导带底之间的能量差（Eg），决定了电子从价带跃迁到导带所需的最小能量。它是半导体导电特性的核心参数。
数值与温度依赖性：
室温值（300 K）：硅的禁带宽度为 1.12 eV。
温度影响：
随着温度升高，晶格振动增强，原子间距变化导致能带结构略微收缩，禁带宽度减小。其近似公式为：
例如，在400 K 时，Eg≈1.10eV；在 0K 时接近 1.17 eV。
物理意义：
2. 本征载流子浓度（Intrinsic Carrier Concentration, ni）
本征浓度是指未掺杂的纯净半导体中，热激发产生的自由电子和空穴的平衡浓度。在硅中，电子和空穴浓度相等，即 n=p=ni。
数值与温度依赖性：
室温值（300 K）：
温度影响：
ni 随温度呈指数增长，计算公式为：
参数说明： Nc
和 Nv：导带和价带的有效态密度，反映能带中可供电子占据的量子态数量。 硅的典型值：
k：玻尔兹曼常数（8.617×10^−5eV/K）。
T：绝对温度（K）。
示例计算（300 K）：
3. 关键影响因素与物理机制
禁带宽度的决定因素：
由硅的晶体结构和化学键强度决定。金刚石结构的强共价键导致其禁带宽度大于锗（0.66 eV），但小于砷化镓（1.42 eV）。本征浓度的敏感性：
温度每升高8–10 K，ni 大约翻倍（在300–400 K 范围内）。 高温下（如 500 K），ni 可达 10^14 cm^−3，导致器件漏电流显著增加。
4. 实际应用与器件设计
禁带宽度的应用：
光电设备：硅的 1.12 eV 禁带对应吸收波长约 1100 nm 的光，决定了其在近红外探测器中的适用性。
温度稳定性：较宽的禁带使硅器件在室温下热激发载流子较少，适合低功耗应用。
本征浓度的影响：
PN结特性：反向饱和电流
高温下 Is 急剧增大，可能导致二极管或晶体管失效。
MOSFET泄漏电流：本征载流子浓度升高会加剧亚阈值漏电，影响集成电路的功耗。
禁带宽度测量：可通过光吸收谱或电致发光谱确定，不同方法可能导致 ±0.01 eV 的偏差。
硅的禁带宽度和本征浓度是器件设计的基石：
禁带宽度
决定了材料的光电响应和热稳定性。 本征浓度
直接影响器件的温度特性与可靠性。
深入理解这些参数的温度依赖性和物理本质，对优化半导体器件（如高温传感器、低功耗芯片）至关重要。
