N型高阻硅单晶（电阻率 > 10⁴ Ω・cm）因具有低杂质浓度、高少子寿命和优异的电学稳定性，成为粒子探测器、高频 MEMS 器件及高端半导体传感器的核心基底材料。区熔（FZ）提纯工艺通过真空环境下的物理净化过程，可将多晶硅原料中的杂质含量降至 10⁻¹¹ 量级，从而实现材料电阻率的数量级提升。本文基于实验数据，系统分析真空提纯对硅晶体电学性能的影响机制，并探讨高阻单晶制备中的关键工艺优化策略。
一、高阻硅单晶的材料特性与应用需求
1.1 电学性能的量化指标
电阻率阈值
常规区熔硅单晶电阻率集中于 10³~3×10³ Ω・cm，而高阻硅需突破 10⁴ Ω・cm，其载流子浓度对应降至 10¹² cm⁻³ 以下（室温下本征载流子浓度约 1.5×10¹⁰ cm⁻³）。 杂质控制精度
基硼含量需≤10⁻¹¹ at.%，基磷含量需通过提纯降至与硼接近的数量级，二者浓度差需控制在 10⁻¹² at.% 级别以维持 n 型导电。 少子寿命特性
高阻硅的少子寿命通常 > 500 μs，显著高于普通硅材料（<100 μs），这归因于杂质散射中心的有效去除。
1.2 高端应用中的技术挑战
在粒子探测器领域，高阻硅需承受 10¹⁶ cm⁻² 以上的辐射剂量而不发生导电类型转变，其关键在于控制氧含量 < 5×10¹⁷ atoms/cm³ 以抑制辐射诱生缺陷；对于毫米波 MEMS 器件，基底硅的体电阻率需与表面金属化层形成 10⁴:1 以上的阻抗匹配，以减少信号衰减（<0.5 dB/mm at 100 GHz）。
二、真空区熔提纯的物理机制与实验验证
2.1 杂质去除的双重作用机制
（1）分凝效应的定量分析
磷（P）的分凝系数 k=0.35，意味着固态硅中磷浓度仅为熔区的 35%，每次区熔可使磷含量按指数规律衰减（Nₙ=N₀・kⁿ）；硼（B）的 k=0.9，其分凝去除效率显著低于磷，实验表明三次提纯后硼含量仅下降 12%。
（2）蒸发效应的动力学模型
在 10⁻³ Pa 真空环境下，磷的蒸发常数 A=10⁻⁴ cm/s，硼为 5×10⁻⁶ cm/s。实验显示，1400℃下磷的蒸气压达 10⁻² Pa，而硼仅为 10⁻⁵ Pa，导致磷的蒸发去除效率比硼高 3 个数量级。
2.2 提纯效果的实验表征
采用 CFG4/1400P 型区熔炉对基磷 5.1×10⁻¹¹ at.%、基硼 7×10⁻¹² at.% 的多晶硅进行处理：
一次提纯
磷含量降至 1.96×10⁻¹¹ at.%，电阻率提升至 6.5×10³ Ω・cm，轴向电阻率梯度 < 15%； 二次提纯

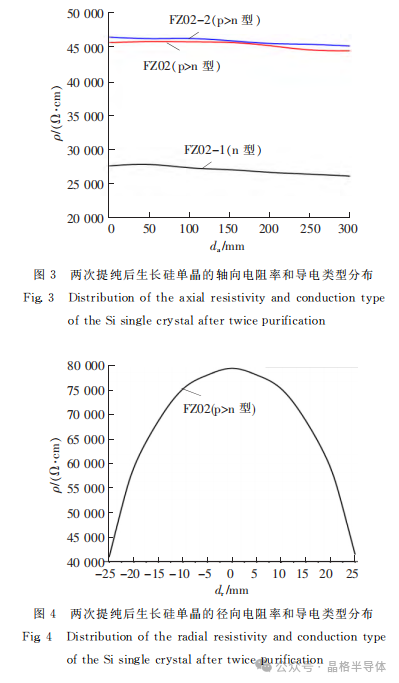

磷含量进一步降至 3×10⁻¹² at.%，电阻率达 6.5×10⁴ Ω・cm，但此时硼浓度（7×10⁻¹² at.%）超过磷，导致局部出现 p 型导电。
三、硼磷杂质的浓度博弈与导电类型控制
3.1 导电类型转变的临界条件
当施主浓度 N_D（磷）与受主浓度 N_A（硼）满足 N_D - N_A < n_i 时，材料转为 p 型（n_i 为室温本征载流子浓度）。实验测得二次提纯后 N_D - N_A = -4×10⁻¹² at.%，对应费米能级进入价带顶 0.02 eV，导致导电类型转变。
3.2 径向杂质分布的非均匀性
固液界面下凹（曲率半径≈5 mm）引发的重力分凝，使一次提纯后硅棒中心磷浓度比边缘高 28%；二次提纯时，边缘区域 N_D - N_A 率先 < 0，形成 p 型环带。这种径向差异源于杂质分凝系数与热对流的耦合作用，需通过工艺参数优化抑制。
四、高阻单晶制备的工艺优化策略
4.1 提纯参数的动态调控
生长速度优化
将提纯速度从 2 mm/min 降至 1.5 mm/min，可使磷的有效分凝系数从 0.6 提升至 0.8，减少蒸发损失；单晶生长阶段采用 3.5 mm/min 速度，使 k_eff 趋近于 1，维持磷浓度稳定。 功率 - 直径匹配
采用高功率细腰工艺（熔区长度 / 直径比 > 2），在 50 mm 直径硅棒中实现径向电阻率偏差 < 10%，该参数通过 PVT（压力 - 温度 - 时间）模拟优化确定。
4.2 杂质均匀性控制技术
直径放大工艺
将目标单晶直径从 50 mm 增至 76 mm，通过后续滚磨去除边缘高阻层，使有效晶圆区的 N_D - N_A 偏差 < 5%； 旋转调制技术
采用 ±15 rpm 交替旋转，通过科里奥利力增强熔区对流，使磷的径向扩散系数从 10⁻⁵ cm²/s 提升至 3×10⁻⁵ cm²/s，均匀性改善 40%。
五、技术前沿与发展趋势
当前三代真空提纯工艺可实现电阻率 10⁵ Ω・cm 以上的 n 型硅单晶，其关键指标如下：
杂质浓度
N_P=8×10⁻¹² at.%，N_B=7×10⁻¹² at.%，N_D - N_A=1×10⁻¹² at.%； 均匀性
轴向电阻率波动 < 8%，径向偏差 < 7%； 应用拓展
该材料已用于暗物质探测器（四川锦屏实验室）的高纯锗阵列基底，其放射性杂质（U/Th）含量 < 10⁻¹² at.%，满足 10⁻²³ cm² 量级的相互作用截面测量需求。
