单晶硅作为半导体与光伏产业的基础功能材料，其晶体完整性直接决定着器件的电学性能和服役寿命。位错作为一维晶格缺陷，是影响少子寿命、漏电流和机械强度的关键因素。在众多位错表征技术中，化学腐蚀法凭借其设备简易、结果直观、可定量统计的优势，自20世纪中叶以来始终是工业界和学术界最广泛采用的位错检测手段。然而，这一方法的有效性并非偶然——它根植于位错的晶体学本质与腐蚀反应的物理化学规律之间的深刻内在联系。本文将从位错的基本晶体学特征出发，系统阐述化学腐蚀法得以检测位错的完整机理体系，涵盖从原子尺度畸变到腐蚀坑宏观形貌的全链条逻辑。
1、位错的基本晶体学特征
1.1 位错的结构类型与几何描述
单晶硅具有金刚石立方结构，其原子排列由两套面心立方晶格沿体对角线偏移1/4构成。在这种高度有序的周期场中，位错是一种线性的晶格缺陷，其特征是原子排列沿某条线（位错线）发生一维错排。根据位错线与柏氏矢量的几何关系，可将其分为两大基本类型：

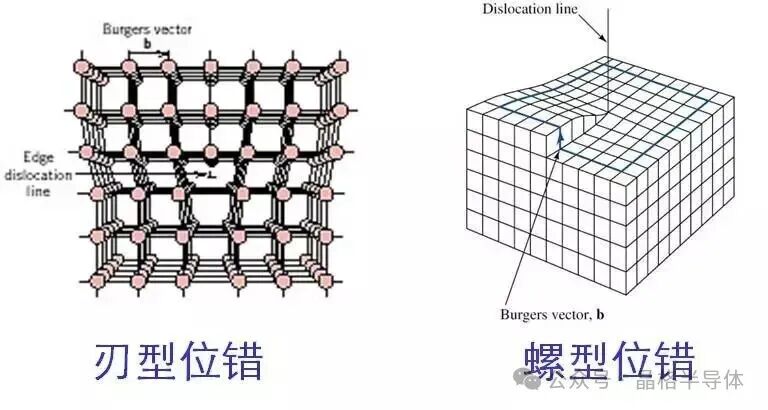

刃位错：柏氏矢量垂直于位错线。其物理图像是晶体中存在一个额外的半原子面，该半原子面插入后，在插入边缘处形成一条线——位错线。半原子面两侧的晶格分别承受压应力（额外原子面一侧）和拉应力（缺失一侧），导致位错线周围的原子发生显著的弹性位移。
螺位错：柏氏矢量平行于位错线。可视为沿某晶面发生剪切，使得晶面呈螺旋阶梯状围绕位错线排列，原子在围绕位错线的路径上产生连续的旋转位移。
混合位错：实际晶体中更常见的是柏氏矢量与位错线既不垂直也不平行的混合位错，其可分解为刃分量和螺分量。
在硅晶体中，位错通常沿<110>方向延伸，柏氏矢量为a/2<110>（a为晶格常数），滑移面为{111}。这一特定的滑移系统决定了位错腐蚀坑的晶体学取向特征。
1.2 位错周围的晶格畸变场
无论是刃位错还是螺位错，位错线周围都存在着显著的晶格畸变。原子偏离了理想的平衡位置，键长被拉长或压缩，由此产生了局部的弹性应变场。这种畸变意味着位错区域的原子具有比完整晶格更高的内能（应变能） 。从热力学角度看，高能区域在化学反应中具有更高的活性——原子处于亚稳态，更容易参与化学反应。
正是这一“高应变能”的物理特征，构成了化学腐蚀法选择性侵蚀位错的热力学基础
1.3 位错区域的高化学活性来源
位错周围的晶格畸变直接导致三方面的化学活性增强：
键能降低：原子间距偏离平衡键长，Si-Si共价键被拉伸或压缩，键的势能升高。在位错核心，部分原子形成“悬垂键”或不完全的键合，使其处于更高的能量状态。
电化学势差异：应变场改变局域的电子能带结构，位错核心区域的费米能级与完整晶格产生差异，在半导体中形成额外的能级（深能级），这使得位错处在腐蚀液中呈现不同的电化学电位，成为优先反应的阳极区。
杂质偏聚效应：位错的应力场能捕获杂质原子（如氧、碳、金属离子），形成Cottrell气团。杂质偏聚进一步改变局域的化学成分和键合状态，使得该区域的溶解行为与基体差异更大。
综合而言，位错周围的原子处于热力学上的亚稳态，其溶解活化能较完整晶格显著降低。这一差值（ΔE_a）通常在0.1~0.3 eV量级，虽看似微小，但在化学腐蚀的动力学竞争中将产生指数级的速率差异。
2、化学腐蚀法检测位错的物理化学机理
2.1 择优腐蚀的热力学基础
化学腐蚀法检测位错的核心原理可概括为 “畸变储能，择优腐蚀” 。
当单晶硅样品浸入特定的化学腐蚀液中时，腐蚀液中的化学组分（如氧化剂、络合剂等）与硅表面发生化学反应，溶解硅原子。然而，这一溶解过程并非均匀进行——位错露头处（即位错线与晶体表面的交点）的原子由于处于高应变能状态，其溶解活化能显著低于完整晶格区域的原子。换言之，位错处的原子更容易被腐蚀液“攻击”并溶解。
晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅刻蚀部件、硅靶材、硅电极、硅环、Si wafer、硅片等。详细电联：17826693981
2.2 腐蚀液的化学组成与功能
化学腐蚀剂的组分通常包含三大类：
氧化剂：如浓HNO₃、CrO₃溶液或K₂Cr₂O₇溶液，负责将硅原子氧化为SiO₂。
络合剂：如氢氟酸（HF），负责溶解氧化产物，使反应持续进行。
稀释剂：如去离子水或冰醋酸，用于调节反应速率和腐蚀的选择性。
腐蚀剂中氧化成分的比例决定了腐蚀的宏观效果：氧化成分多则抛光作用强，适用于表面平整化处理；络合和稀释成分多则有利于择优腐蚀，能够突出显示位错等缺陷。
2.3 腐蚀坑的形成与演化
在择优腐蚀过程中，位错露头处的溶解速率远高于周围完整晶格区域。随着腐蚀的进行，位错点被快速向下蚀刻，逐渐形成一个具有特定几何形状的腐蚀坑（etch pit）。
腐蚀坑的最终形态由两个因素共同决定：
其一，晶体结构的各向异性。 单晶硅在不同晶向上原子排列密度不同，导致腐蚀速率具有显著的各向异性。具体而言：
在 {111}晶面上，位错腐蚀坑呈三角形；
在 {100}晶面上，位错腐蚀坑呈正方形；
在 {110}晶面上，位错腐蚀坑呈立方体形。
其二，腐蚀剂的类型。 同一晶面在不同腐蚀剂中，腐蚀坑的形态也可能不同。例如，在非择优腐蚀剂Dash腐蚀剂中，硅单晶{111}面的位错坑呈圆形凹坑；而在晶向择优腐蚀剂中，{111}面的位错坑则呈现三角形锥体。腐蚀时间的长短同样会影响腐蚀坑的形态——随着腐蚀时间延长，三角形坑可能逐渐演变为圆形凹坑。
2.4 腐蚀坑与位错的“一一对应”关系
化学腐蚀法能够作为定量检测方法的根本前提，在于腐蚀坑与位错之间存在严格的“一一对应”关系。
早在1964年，洪晶等人在《物理学报》上发表了题为《硅中位错与蚀斑的对应关系》的经典研究。该研究通过一系列严谨的实验方法，证明了化学侵蚀所得蚀斑确实与位错一一对应。这些验证方法包括：
长时间侵蚀：观察腐蚀坑随时间的演化；
逐层侵蚀与交替抛光：确认腐蚀坑的深度延伸与位错线的空间走向一致；
劈裂面对应：在劈裂面上观察蚀斑的对应关系；
小角晶界观察：小角晶界上位错排列的几何特征与蚀斑排列完全吻合；
形变样品观察：弯曲或压痕形变后，蚀斑的排列与位错滑移的晶体学规律一致；
曲率半径与位错密度的定量关系：弯曲样品的曲率半径与位错密度之间满足理论预测的数学关系。
这些实验从多个独立角度交叉验证了腐蚀坑与位错的对应性，为化学腐蚀法的定量化应用奠定了坚实的实验基础。
