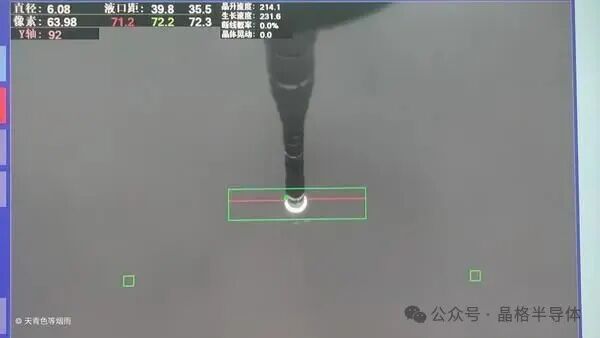

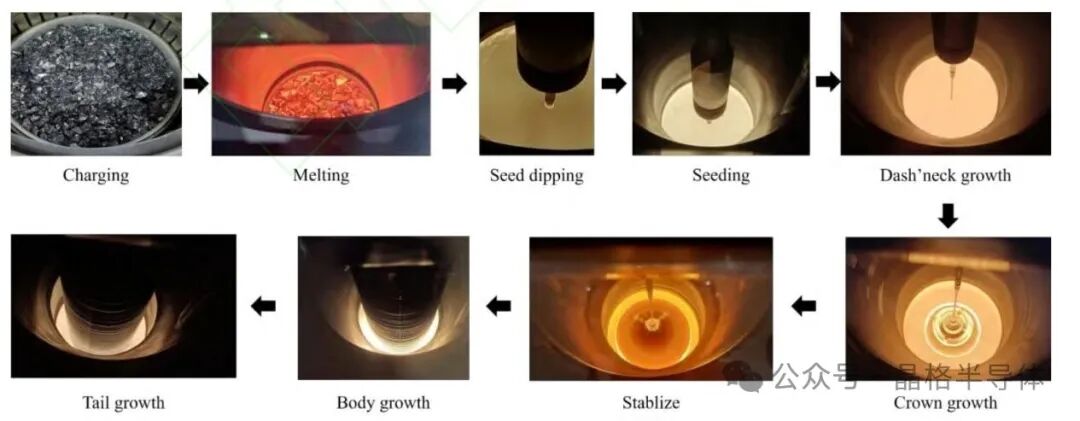

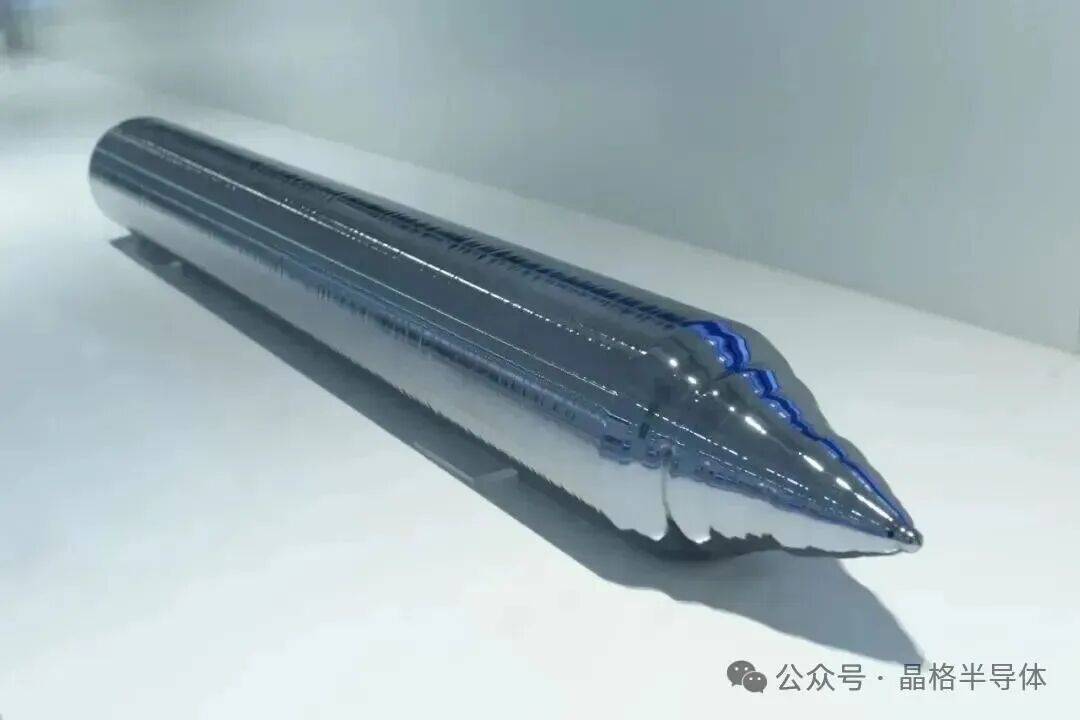

在直拉法(CZ法)单晶硅生长中,缩颈工艺(Dash Necking) 通过在引晶阶段将晶体直径缩小至2–4 mm,使籽晶热冲击引入的位错滑移至表面而湮灭,从而获得无位错单晶。然而,“无位错”并非一劳永逸的状态。在等径生长的中后期、收肩阶段乃至收尾脱锅过程中,多种物理机制均可能导致位错重新形核与增殖,最终使整根硅棒报废。
以下从热应力、固液界面、组分过冷、工艺扰动及杂质等维度,系统阐述生长后期位错产生的物理根源。

一、热应力的累积与位错增殖
这是生长后期位错产生的最主要原因。
随着硅棒直径增大(300 mm乃至450 mm)及长度增加,晶体内部的径向与轴向温度梯度持续增大。硅单晶中心区域与边缘的温差显著增加,中心热量无法快速传导散热,导致热应力不断累积。当热应力超过硅在高温下的临界剪切应力(CRSS) 时,{111}面沿〈110〉方向的滑移系即被激活,产生滑移位错。
更为关键的是位错的指数级增殖机制。根据Alexander-Haasen模型,一旦晶体中已有少量位错存在(哪怕密度极低),在持续的高温热应力作用下,位错密度将呈指数形式增殖。这意味着,生长后期即使只产生极少数量的位错“种子”,也足以在短时间内将整根硅棒“感染”至不可用的位错密度水平。
对于大直径硅棒,这一问题尤为严峻。研究表明,当硅晶体直径达到300 mm时,热应力诱发的位错已成为FZ法和CZ法共同面临的严重问题。

二、固液界面形状失稳
固液界面的形状对位错产生具有决定性影响。
在等径生长后期,随着坩埚内熔体液面下降、熔体高度减小,裸露坩埚壁的高度不断增大,导致熔体的对流模式和热传输条件持续变化。这一变化会直接改变固液界面的形状。
研究表明,固液界面形状的变化会导致热应力分布不均匀,热应力集中区域即成为位错形核的优先位置。具体而言:
凸向熔体的固液界面会引起较大的边缘切应力,产生边缘位错;
凹型固液界面则更加容易产生位错和滑移;
当界面形状为平面时,可有效抑制位错形成。
在重掺n型单晶硅中,固液界面的演变和{111}边缘面的形成还可能促进过冷区域的产生,进而中断顶锥生长并引发位错。
三、组分过冷
组分过冷(Constitutional Supercooling) 是生长后期位错产生的另一重要机制。
在等径阶段、放肩阶段和收肩阶段,固液界面局部区域均可能发生严重的组分过冷。组分过冷发生时,固液界面前沿的熔体实际温度低于其液相线温度,导致界面失稳,形成胞状界面或树枝状界面。这种失稳的界面会捕获熔体中的夹杂物,并引发晶向的微观局部旋转,最终形成位错。
组分过冷的严重程度与晶体生长速度、温度梯度及杂质浓度直接相关。在生长后期,随着熔体体积减小、杂质不断在剩余熔体中富集,组分过冷的风险进一步升高。

晶格半导体-提供超大尺寸单晶硅材料,多晶硅柱状晶材料,并可定制加工Si Parts、硅部件、硅靶材、硅电极、硅环、Si wafer、硅片等。详细电联:17826693981
四、直径波动与工艺扰动
等径阶段保持晶体直径的稳定至关重要。剧烈的直径波动会导致晶体生长出现位错缺陷。
直径波动的来源包括:
拉速波动:拉速的快慢直接影响晶体和熔体的界面形状及晶体应力分布。拉速和坩埚转速的异常均会导致硅棒出现直径不均匀和位错等缺陷。
热场波动:熔体中的热对流(尤其是大直径坩埚中的强烈对流)会造成温度波动和晶体局部回熔,进而引发直径波动。
机械传动不稳定:炉体、机械传动装置的不稳定同样是导致位错的重要因素。
在大直径单晶生长中,直径控制的难度呈指数上升,任何微小的工艺扰动都可能被放大为足以产生位错的应力集中。
五、杂质与沉淀的诱发作用
杂质对生长后期位错的影响具有双重性:
有利方面:硼、锗、氮、磷、砷以及氧杂质对位错都起着不同程度的抑制作用,主要原因在于杂质原子对位错的钉扎效应(Pinning Effect)。氧原子通过钉扎位错可以增强硅晶格,延迟滑移。
不利方面:当杂质浓度过高或分布不均时,反而会成为位错的诱发源。例如:
熔体中过多的杂质是导致断棱与掉苞的重要因素;
在冷却过程中,过饱和的间隙原子在硅片体内发生沉淀,释放出大量自间隙硅原子,这些原子在某些区域聚集形成位错;
氧化物沉淀可能诱生位错、堆垛层错等二次缺陷。
在生长后期,由于分凝效应,杂质在剩余熔体中不断富集,浓度持续升高,杂质诱发的位错风险也随之增大。
六、收尾与脱锅阶段的热冲击
等径生长完成后,如果将晶体与熔液立即分开,巨大的热应力会在晶体尾部产生大量位错和滑移线,并沿晶体向上延伸,其延伸长度可达晶体一个直径。
因此,收尾(Tail Growth) 工序必不可少:必须将晶体直径缓慢缩小,直至缩尖才与液面分开。收尾工序通过减小晶体尾部所受热应力作用的有效面积,将热应力的影响降至最低,从而最大限度防止位错生成。
然而,收尾本身也是一道高风险工序。若收尾过程中拉速、温度控制不当,在晶体与收尾部分的分界面处仍可能受到热应力冲击而产生位错。对于大直径硅棒(如18英寸),提断后的提拉速度若过快,位错密度会显著增加。
七、总结
单晶硅棒在生长后期出现位错,是多重物理机制共同作用的结果,可归纳为以下层次:
| 热应力累积 | ||
| 界面失稳 | ||
| 组分过冷 | ||
| 直径波动 | ||
| 杂质诱发 | ||
| 收尾热冲击 |
从工程控制的角度,生长后期位错防控的核心在于:精确控制热场稳定性(减小温度梯度)、维持适宜的固液界面形状(通常追求微凸或平面界面)、稳定拉速与坩埚转速(抑制直径波动)、优化收尾工艺曲线(缓慢缩径、平稳脱锅),以及通过掺杂工程(如掺氮、掺锗)增强晶体对位错的钉扎能力。随着硅棒直径向450 mm乃至更大尺寸演进,这些挑战将愈发严峻,对热场设计、数值模拟与在线控制技术提出了更高要求。
