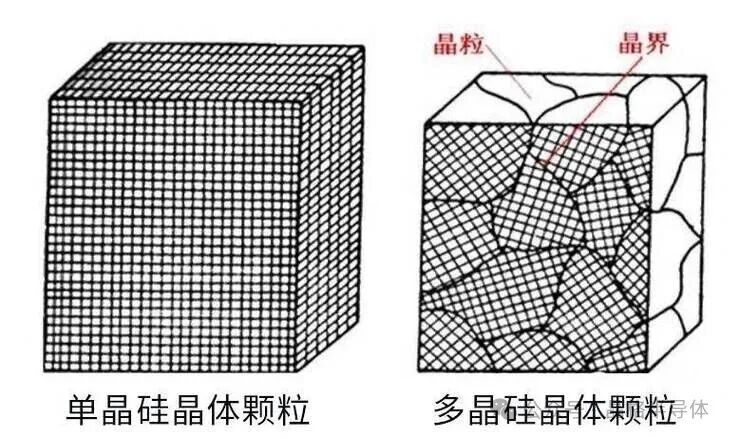

多晶硅中的晶界分为三大类：大角度晶界、小角度晶界和孪晶界。它们的本质区别在于——大角度晶界是不同取向晶粒碰撞形成的“碰头线”，小角度晶界是位错整齐排列的“队列墙”，孪晶界则是原子层堆错产生的“镜面”。

📌 三种晶界对比速览

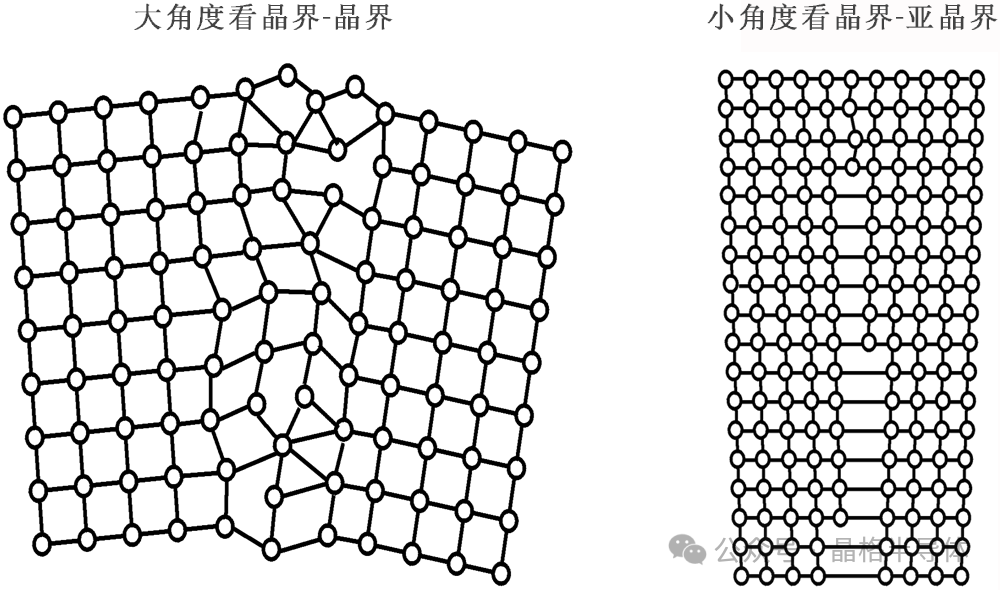

❓ 什么是大角度晶界？它是如何形成的？

答： 大角度晶界是取向差超过15°的晶粒之间的交界面，两侧原子排列方式差异巨大，无法平滑过渡，形成一层几纳米厚的原子紊乱过渡层（局部近乎非晶态）。

三种形成机制

机制一：随机成核与生长碰撞（主因）

硅液在坩埚底部和侧壁的无数个点上同时结晶，每个晶核的原子排列方向完全随机。随着微小晶粒各自长大，它们必然在某个位置“碰头”。当两个取向差异巨大的晶粒相遇时，原子无法一一对应地拼接，只能形成一个无序的过渡层——这就是大角度晶界的雏形。

机制二：竞争生长后的幸存者边界

定向凝固过程中，只有生长方向（<100>）与热流方向大致平行的晶粒才能向上生长，淘汰掉取向不利的“邻居”。最终存活下来的柱状晶粒之间的界面，构成了大角度晶界的主干网络。这也是为什么铸锭切开后，晶界呈现纵向贯穿的网状纹理。

机制三：枝晶相遇

当发生成分过冷时，晶体以树枝状方式生长。不同枝晶臂或来自不同核心的枝晶网络在熔体中相互交叉碰撞，也会形成大角度晶界。

核心特征： 界面能高、电学活性强，是少数载流子的强复合中心。

❓ 什么是小角度晶界？它和位错有什么关系？

答： 小角度晶界两侧取向差通常小于10°–15°。它本质上不是一个“面”，而是由一系列规则排列的位错构成的“队列墙”。

形成机制

机制一：热应力驱动位错滑移与攀移（主因）

硅锭从1400°C以上冷却时，内部存在巨大温度梯度，产生强烈热应力。当应力超过临界值，晶体内部会通过位错的产生和运动来释放应力。位错线在晶体中滑移，并倾向于相互纠缠、堆积。

机制二：位错的多边形化

在高温下（约1000°C以上），原本杂乱分布的位错会自发进行重排，以降低系统总弹性能。它们像士兵列队一样，规则地排列成一道“墙”。这道“位错墙”两侧的晶格便产生了微小的取向差。

根据位错排列方式的不同，小角度晶界又分为两种：

• 倾斜晶界：由一系列同号刃型位错垂直排列而成，像一叠刀片插入晶体，使两侧晶格绕轴倾斜一定角度。

• 扭转晶界：由两组螺型位错交叉成网格状构成，使两侧晶格绕垂直于界面的轴发生扭转。

核心特征： 界面能较低，电学活性比大角度晶界弱得多。但位错本身（尤其是被金属杂质如铁、铜“缀饰”后）也可能成为复合中心。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅刻蚀部件、硅喷淋头、硅排气环、硅聚焦环、硅遮挡环等。详细电联：17826693981

❓ 孪晶界为什么是“最友好”的晶界？

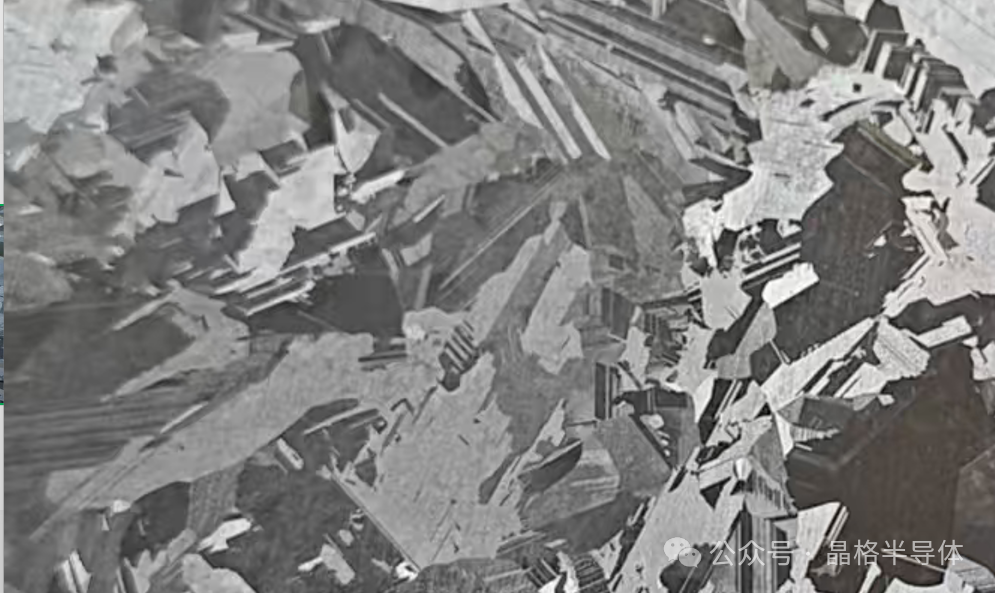

答： 孪晶界是一种特殊的共格晶界，两侧晶体沿一个特定平面呈完美的镜面对称关系。在多晶硅锭中极为常见，宏观上常表现为笔直的亮线。

形成机制

机制一：生长孪晶（主因）

硅是金刚石立方结构，原子层按特定的堆垛次序排列（···AaBbCcAaBbCc···）。在固液界面推进时，如果遇到扰动（如温度波动、杂质吸附），新堆垛的原子层可能发生错排——本该堆A层却堆成了C层，形成局部···CcAaCcAa···的镜像对称结构。这个“错误”一旦产生，就会随着晶体生长一直延伸下去，形成贯穿晶粒的平直孪晶界。

机制二：形变孪晶

在冷却过程中，如果热应力足够大且作用速度很快，原子层可能通过协同的切变运动，瞬间整体翻转成孪晶取向。不过在硅中，这种机制相对少见。

核心特征： 界面能量极低，因为两侧原子在界面上一一完美匹配，几乎没有断键。电学活性也极低，对少数载流子的复合作用远小于普通大角度晶界。因此，含有大量孪晶的多晶硅材料，质量未必很差。
