氢氧焰气炼法制备的石英砣中，气泡的来源可归结为“原料的先天不足”与“工艺的后天缺陷”双重因素——前者是石英砂内部的气液包裹体受热释放，后者主要是颗粒“抱团”锁住气体和氢氧焰带来的气体过饱和。而气泡一旦形成便难以排出，根源在于石英熔体的超高粘度和工艺的快速冷却，使气泡被“冻结”在固体内部。

📌 气泡问题全貌速览

❓ 氢氧焰气炼法是什么？为什么会产生气泡？

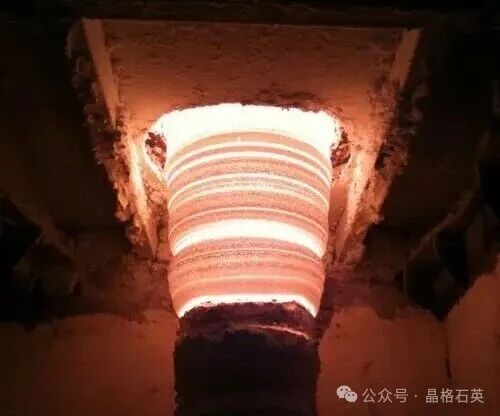

答： 氢氧焰气炼法（又称火焰熔融法）是制备高纯石英砣的常见工艺。石英砂在氢氧焰中（温度高达2000°C–3000°C以上）熔融后，逐层沉积在靶面上形成石英砣。

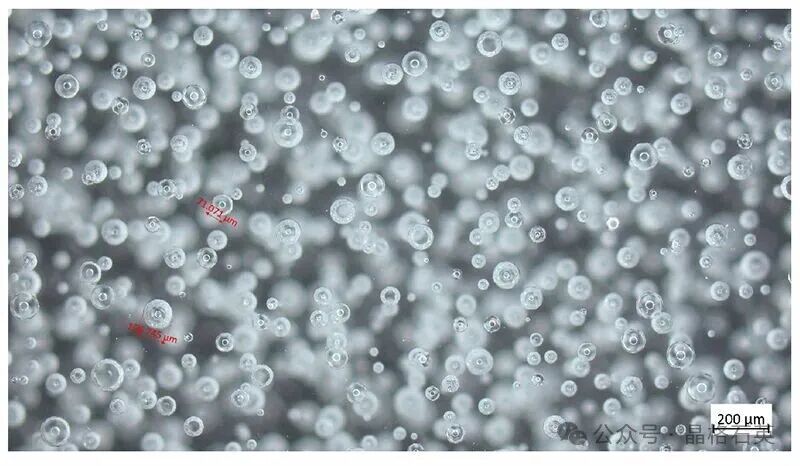

气泡的产生主要源于以下三大来源：

来源一：原料的“先天不足”——气液包裹体

天然石英砂在数百万年的地质形成过程中，内部常包裹着微小的气液包裹体，包含水蒸气、CO₂、烃类等气体。在高温熔融时，这些包裹体受热膨胀甚至爆破，释放出的气体便成为气泡的“种子”。

来源二：工艺的“后天缺陷”——颗粒抱团（最主要原因）

传统燃烧器采用中心垂直下料，大量石英砂颗粒集中落入火焰中心，导致：

1. 颗粒“抱团”：集中的颗粒在高温下表面迅速熔融并粘连在一起，形成“团块”。

2. 气体“被锁”：团块外部先熔化形成“外壳”，将内部颗粒间隙中的空气以及颗粒本身释放的气体牢牢锁住。

3. 气泡“成型”：随着温度升高团块完全熔融，但被锁住的气体已来不及逃逸，最终在石英玻璃内部形成气泡。

来源三：工艺的“衍生问题”——气体过饱和

氢氧焰燃烧本身会产生大量水蒸气，其中的H₂、O₂等气体会溶解在高温石英熔体中。当温度降低、石英凝固时，这些气体的溶解度急剧下降，过饱和的气体便会析出形成气泡。

核心要点： 三种来源中，颗粒抱团锁气是最主要、最直接的原因，也是工艺改进的首要切入点。

❓ 气泡为什么一旦形成就难以排出？

答： 即使气泡已经形成，要从石英熔体中排除也极其困难。原因有二：

原因一：石英熔体的超高粘度

即使在2000°C以上的高温下，石英熔体的粘度依然极其高（约10⁴–10⁵ Pa·s，相当于常温下蜂蜜的百万倍）。在这种“粘稠”的环境中，气泡的上升速度极其缓慢——一个微米级气泡要上浮几厘米，可能需要数小时甚至更长时间。

原因二：逐层沉积的快速冷却

气炼法是一个逐层沉积、快速冷却的过程。新沉积的熔融层在接触到相对较冷的砣体后会迅速凝固（通常在数秒内）。气泡没有足够的时间在凝固前完成“上浮—逸出”的全过程，最终被“冻结”在固体石英内部。

核心要点： 气泡排出需要“时间”与“距离”两个条件，而气炼法的高粘度和快冷特性，让这两个条件都无法满足。

晶格半导体-专业定制加工高纯石英材料和器件JGS1/JGS2/JGS3，包含石英砣、石英管、石英部件、石英刻蚀环、石英镀膜环、石英片、光学石英片等，17826693981。

❓ 那如何减少石英砣中的气泡？

答： 既然气泡形成后难以排出，控制气泡的核心思路应从“事后去除”转向“事前预防”。主要从以下三个方向入手：

1. 优化下料方式——打破“抱团”

采用多孔或环形下料的燃烧器设计，将石英砂分散开来，避免颗粒集中落入火焰中心。分散的颗粒能均匀、充分地受热熔融，从根源上切断“颗粒抱团→外壳锁气→气泡成型”这一链条。

2. 提升原料品质——减少“种子”

使用气液包裹体更少的高纯石英砂，从源头上减少气泡的“种子”。这需要严格的原料筛选和预处理工艺。

3. 采用辅助手段——强制“脱气”

在后续工艺中（如电熔法或二次熔融）采用真空环境，强制将熔体中溶解的气体抽出。对于高端应用（如光刻机透镜），还会采用“真空脱气+高压烧结”的组合工艺，将气泡含量控制在ppm级别以下。

❓ 不同工艺路线的气泡控制效果如何？

关键洞察： 低气泡与低羟基往往难以兼得。如果应用同时要求“低气泡”和“低羟基”（如红外用大口径石英），通常需要在真空电熔法和气炼法之间做成本与性能的权衡。
