直拉法制备单晶硅时首先将硅原料在密闭反应腔内熔融为液态，随后通过精密机械臂将特定晶向的晶种浸入熔体形成结晶界面。整个晶体培育流程包含七个特征性操作阶段：装料、抽空/检漏、熔料、熔接/引晶、放肩/转肩、等径/收尾、停炉。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅部件、硅靶材、硅电极、硅环、硅桶、硅片等。详细电联：17826693981

• 装料：在制备单晶硅时需要按照预先设定的投料量进行装料，且在装料过程中需注意多晶硅原料的摆放，防止出现挂边等问题。

• 抽空/检漏：晶体生长过程需要在真空环境下完成，需通过干泵将炉体内空气抽出，并通入保护气体氩气。在运行前，抽出氩气，测量炉室内的压升率，检查单晶炉炉室的密封性。
• 熔料：熔料阶段是将坩埚内的多晶硅原料熔化，通过维持炉内温度，使其保持熔融状态。

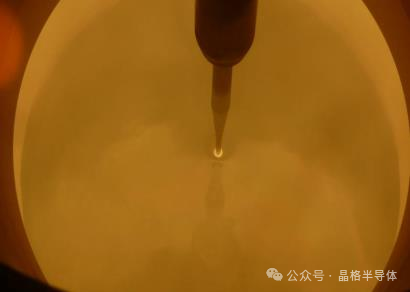

• 熔接/引晶：在提拉头的提拉作用下，将籽晶下降并与溶体接触形成固液界面，并在此处使晶体开始生长。在高温熔接时，籽晶浸入硅熔体内会在热应力的作用下影响到硅原子的排列并产生位错。为了生长出无位错的晶体，需通过快速提拉籽晶来引出一段直径 3~5 mm 长度 200 mm 的细颈，这一过程即为引晶。

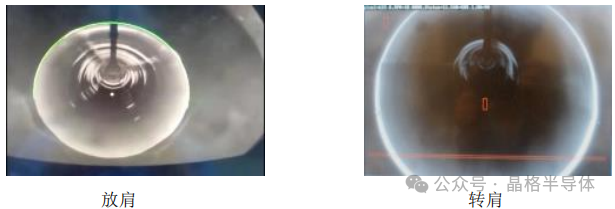

• 放肩/转肩：在引晶阶段完成后，降低拉速可以使晶体直径逐渐增大，实现放肩过程。这里工艺表中会设定一个期望直径，晶体的实际直径和提拉速度会根据工艺表中的目标实时匹配调节。在达到期望直径后，立即提高提拉速度稳定晶体的直径，完成转肩阶段，进入晶体等径生长过程。

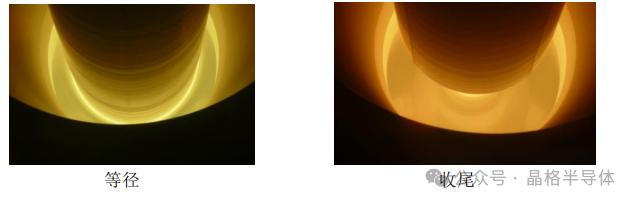

• 等径/收尾:在这一阶段中所产出的产品及时最终产品，所以需要在等径阶段保持晶体直径和质量的稳定，越大尺寸的单晶在此阶段越难保持稳定。此外，从成本角度考虑，一般希望在质量好的情况下提拉速度越快越好。在晶体等径生长长度到达期望值后，需要完成晶体生长的收尾过程。收尾过程中需提高晶体的提拉速度，晶体直径在拉速作用下不断缩小，直到晶体底部缩为一点脱离熔硅液面。

• 停炉：收尾阶段结束后停止加热，降低炉室内温度，待炉室内冷却后取出单晶硅棒，完成炉内的清理工作。

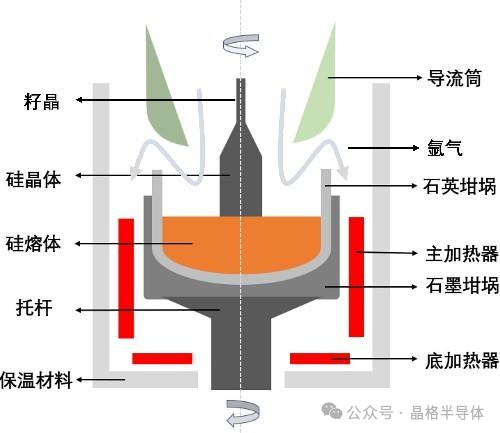

在热场平衡条件下，通过精确控制热力学参数和提拉速率，使熔融硅原子沿晶种晶格有序排列，最终形成完整单晶锭。该工艺的显著优势在于能实现直径达300 mm的大尺寸晶体稳定生长，但存在石英容器损耗导致的氧杂质浓度偏高等技术瓶颈。

因为在直拉法的生长过程中，硅熔体始终与石英坩埚接触，在高温环境下坩埚与硅熔体发生反应且还伴随有旋转冲刷作用，这导致大量的氧杂质在单晶硅生长过程中通过生长界面进入晶体。结合直拉法生产成本低且更容易制备大尺寸硅单晶的特点，其在光伏级单晶硅领域被大量运用。
