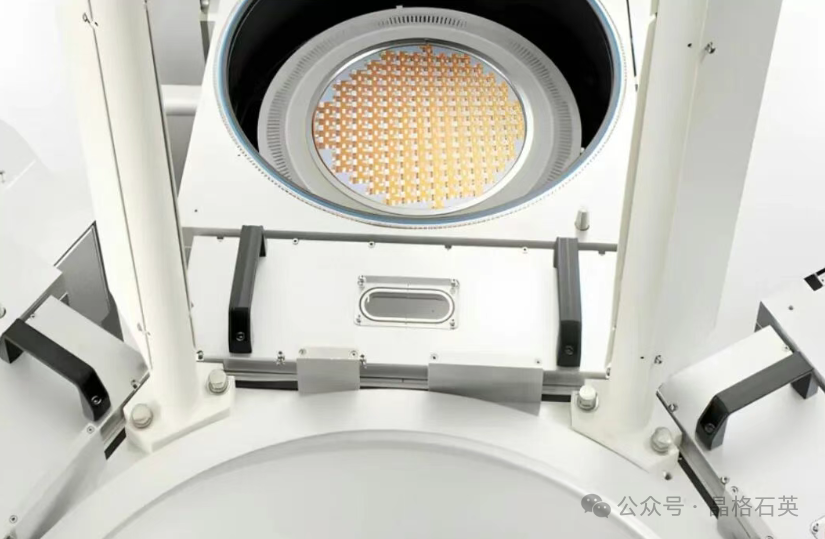

在干法刻蚀工艺中，刻蚀环——包括聚焦环、绝缘环、承载环等环形部件——安装在静电吸盘外围晶圆边缘区域，围绕在晶圆四周，形成一个环形结构。它们承担着多重关键使命：

其一，凝聚等离子体，保障刻蚀均匀性。 由于等离子体存在固有的“边缘效应”，腔室中心的等离子体密度往往高于边缘。聚焦环的作用正是将等离子体约束在晶圆上方，使离子均匀分布，确保晶圆从中心到边缘的刻蚀速率高度一致。

其二，保护腔体部件，降低污染物风险。 高能等离子体的轰击极具破坏性，刻蚀环作为“牺牲品”挡住等离子体对腔体内壁和静电吸盘的侵蚀，既延长了设备寿命，又减少了颗粒污染。据QYResearch数据，2024年全球石英刻蚀环市场规模约15.94亿元，刻蚀环的整体市场体量可见一斑。

其三，调节电场分布，补偿晶圆边缘效应，防止过度刻蚀。一句话：没有高精度的刻蚀环，就没有高良率的芯片。

一、半导体刻蚀环都有哪些材料?

刻蚀环的材质直接决定了它的寿命、性能和适用场景。目前市场上形成了陶瓷环、石英环、硅环和PEEK环四种主流材料并立的格局，各有优劣、各安其位。

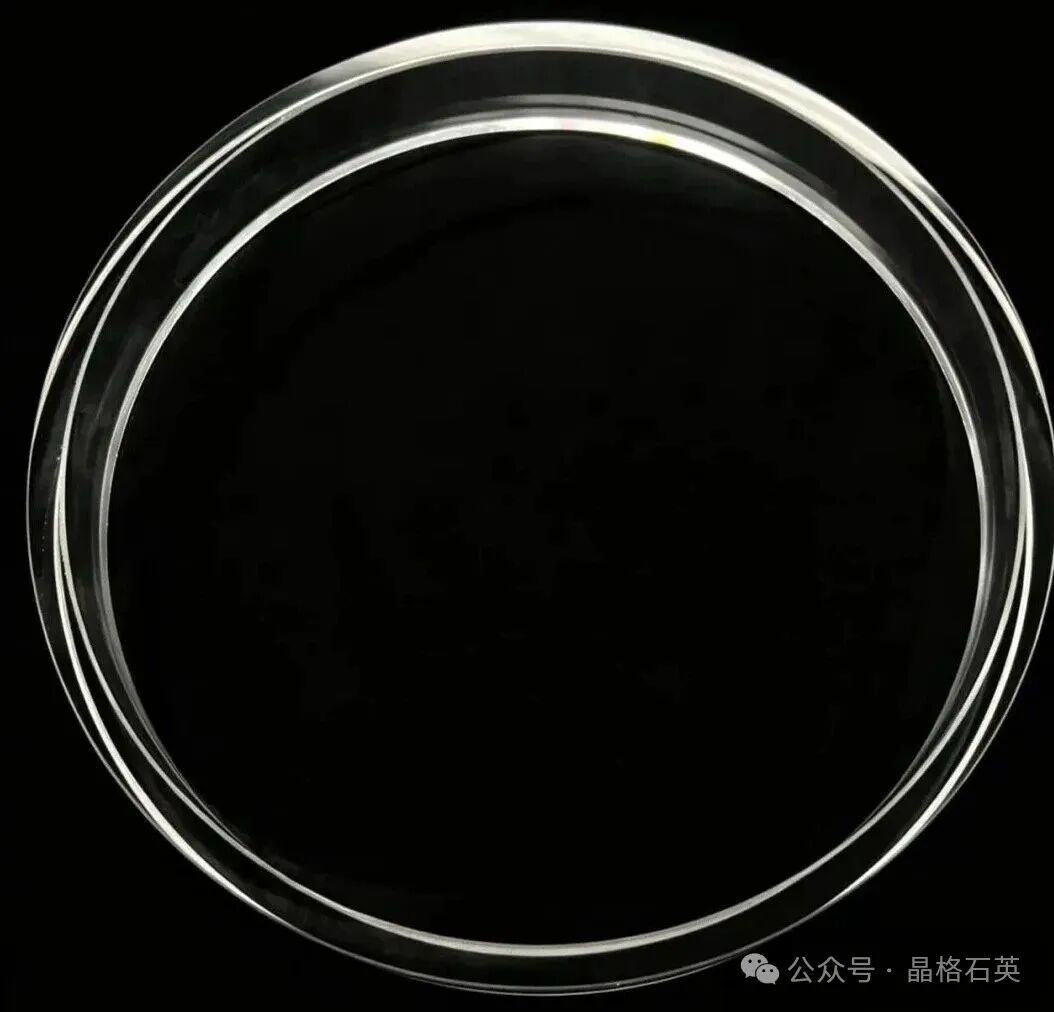

石英环——经济实惠的“中坚力量”。 石英环由高纯熔融石英制成，金属杂质含量低于1ppm，热膨胀系数极低（5.5×10⁻⁷/℃），可在1100℃内长期使用。优势是成本低、易加工，广泛应用于≥28nm的中低端制程聚焦环，在8英寸产线中占据45%以上的份额。然而，它的软肋也很明显：莫氏硬度仅7级，容易被高能等离子体溅射损耗，寿命相对较短。随着12英寸先进制程对洁净度要求的提升，石英环的金属离子污染控制已达ppb级别，对清洗工艺提出了更高要求。

硅环——被替代中的“传统主力”。 硅环曾长期是聚焦环的主力选手。其核心优势在于与硅晶圆的热膨胀系数完美匹配（2.6×10⁻⁶/℃），且导电性良好，可平衡等离子体电场。但硅环也面临致命挑战：等离子体腐蚀速率较快，寿命远不如碳化硅环。2026年5月，神工股份抛出10亿元定增计划，专门用于硅零部件扩产，足以说明硅环仍有广阔市场空间，但正逐步在高端应用中被碳化硅陶瓷环替代。

陶瓷环——高端制程的“王者之选”。 在7nm至28nm的先进制程中，陶瓷环是聚焦环和绝缘环的不二之选，其中碳化硅环约占陶瓷环总量的60%。

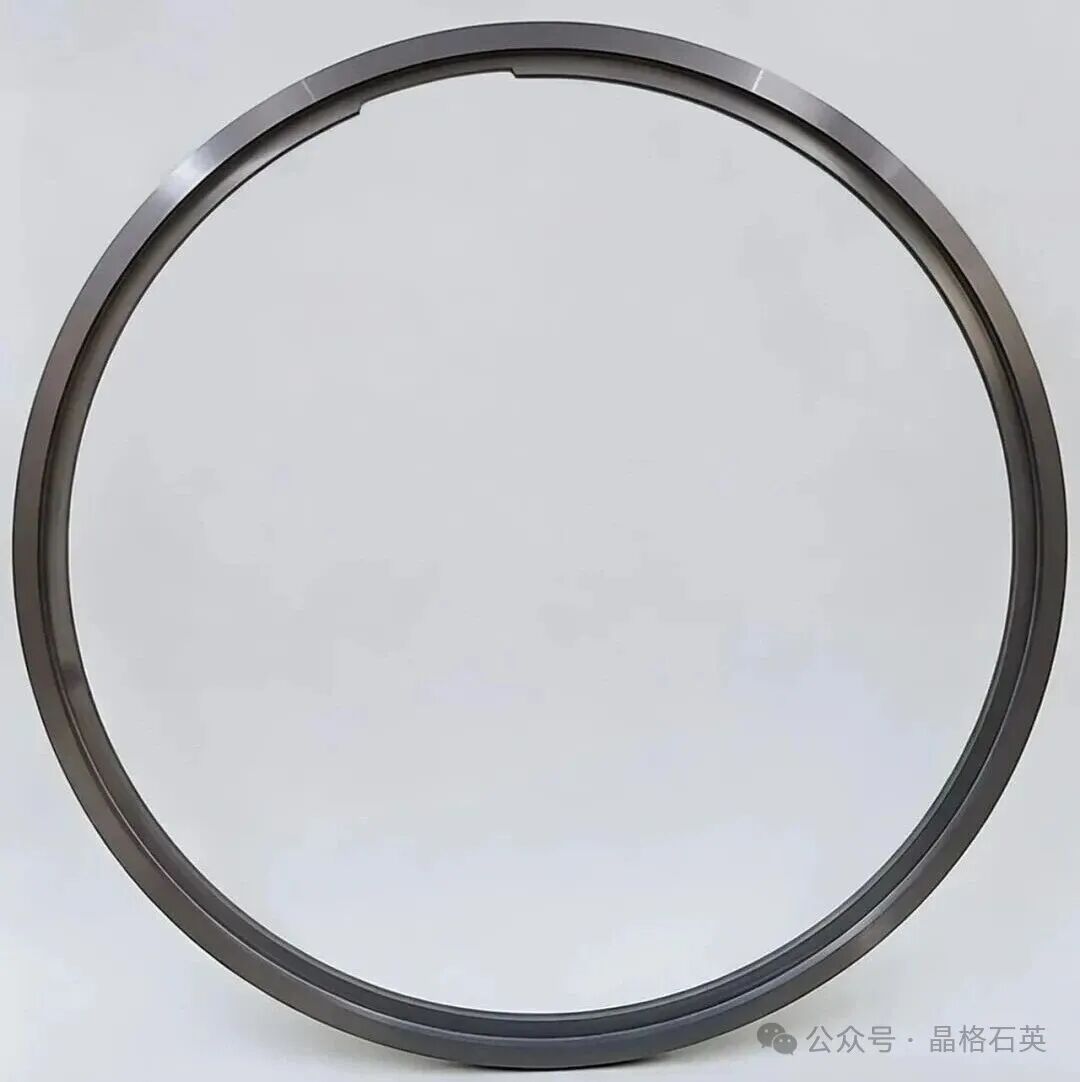

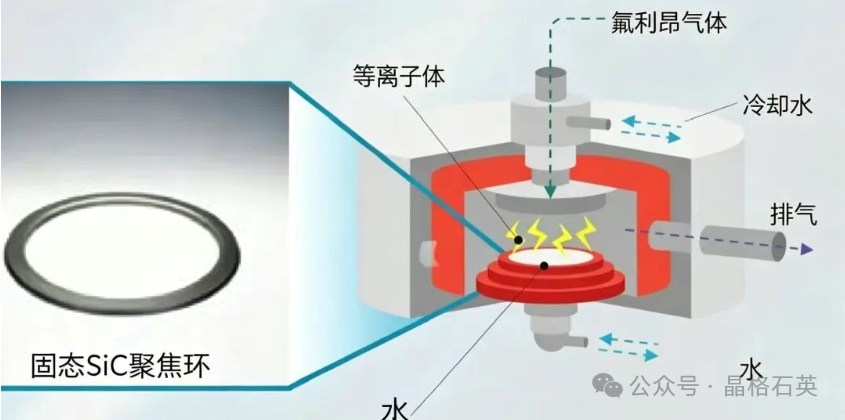

碳化硅堪称材料界的“六边形战士”：莫氏硬度高达9.5级，1400℃高温下抗弯强度仍维持在500至600MPa，在氟等离子体中的腐蚀速率几乎为零，使用寿命是硅环的5至10倍。在5nm及以下节点的逻辑芯片、176层以上的3D NAND以及碳化硅功率器件等高端应用中，碳化硅聚焦环已成为保障良率不可或缺的关键耗材。

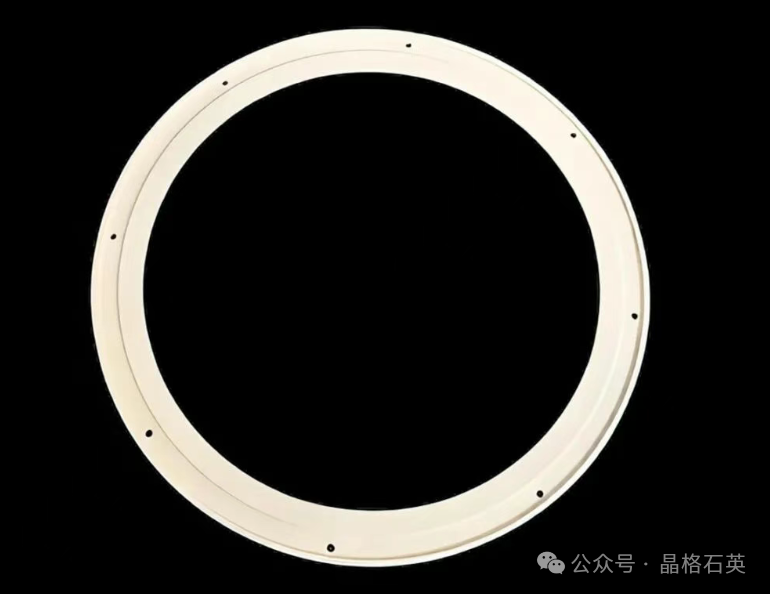

氧化铝陶瓷环则凭借优异的电绝缘性能（介电强度＞15kV/mm）和氯等离子体耐腐蚀性，主要应用于绝缘环和射频电极隔离环。氮化硅陶瓷环抗弯强度高达850MPa，适用于高深宽比刻蚀场景。

陶瓷环虽好，但成本高昂，加工难度极大，脆性强、易崩边——既是皇冠上的明珠，也是工艺上的“硬骨头”。相关研究和产业化也在不断推进，采用大晶粒PVT方法制备的碳化硅聚焦环，耐腐蚀性比传统CVD方法制备的产品高出3倍。

PEEK环——冉冉升起的“新星”。 PEEK（聚醚醚酮）是一种高性能工程塑料，具备优异的化学惰性和电绝缘性能（体积电阻率＞10¹⁶Ω·cm），耐强酸碱和卤素腐蚀，不会与刻蚀反应气体产生二次副产物。PEEK环在晶圆承载环、边缘保护环等场景中快速渗透，在先进封装与低温刻蚀工艺中市场占有率逐步提升。PEEK材料还可用于CMP保持环，相比传统材料可提供长达2倍的耐磨性，显著减少停机时间。值得一提的是，国内企业中研股份的PEEK产品已部分应用于半导体领域。

技术演进仍在继续，未来材料创新空间广阔。 值得关注的是，2026年1月，湖北隆中实验室成功研制出国内首个碳化硼陶瓷聚焦环，耐刻蚀性能相比传统碳化硅聚焦环提升30%，服役寿命超过30天（而主流碳化硅聚焦环寿命仅15至20天），有望将刻蚀工艺成本降低约20%。这标志着下一代聚焦环材料已从实验室走向产业化测试。

二、国产替代的加速进行时

长期以来，高端刻蚀环市场被国际巨头牢牢把控。2024年，全球蚀刻用硅环和硅电极前十大厂商占据超过90%的市场份额，主要玩家包括Silfex Inc.、Hana Materials Inc.、Worldex、三菱综合材料和CoorsTek等。碳化硅刻蚀环领域同样由Tokai Carbon、Kallex、KNJ、CoorsTek、Worldex等国际厂商主导。

然而，国产化的浪潮正在改变这一格局。

在政策层面，“十五五”规划明确提出全链条技术攻关，大基金三期70%资金聚焦设备材料国产化。在市场层面，AI驱动的下游扩产需求叠加海外供应紧张，国产零部件迎来了前所未有的窗口期——2026年国内设备零部件订单增速预期已上修至60%以上。国内半导体设备国产化率已从2018年的4.91%提升至2024年的18.02%，正加速攀升。

一批国内企业正在刻蚀环国产替代的道路上奋力前行：

神工股份——作为国内半导体刻蚀用单晶硅材料龙头，2026年5月抛出10亿元定增计划，聚焦12英寸曲面电极、平面电极、导气环等高端刻蚀用硅零部件的扩产。

晶格半导体——国产半导体刻蚀材料的新锐力量，公司主营大尺寸柱状晶和单晶材料，并在积极打破国外垄断，推出“无碳氮”的低杂质产品，产品覆盖硅环、硅电极、硅舟等刻蚀设备的核心耗材，提升我国半导体产业链关键环节的自主可控能力。

富乐德石英——国内半导体高纯精密石英制品领域的龙头企业，产品覆盖美国泛林等国际客户，在石英环领域占有重要地位。

浙江六方半导体——专注于SiC聚焦环等半导体新材料研发，产品已应用于LED芯片外延和刻蚀等关键环节。

纳斯凯——产品覆盖硅环、硅电极、石英环、陶瓷环等多种零部件，具备12英寸及8英寸晶圆配套供应能力，部分产品填补国内空白。

三、未来图景：千亿赛道的新竞速

站在2026年的节点上展望，刻蚀环产业正迎来三重机遇的叠加：

其一，市场规模持续扩大。 据QYResearch数据，2025年全球石英刻蚀环市场销售额约2.45亿美元，预计2032年达4.3亿美元，年复合增长率8.5%。全球半导体聚焦环市场预计以8.1%的年复合增长率从2025年增长至2031年。中国大陆半导体材料市场更展现出强劲增长势头——2025年市场规模约279亿元，预计2026年有望达353亿元。

其二，技术路线持续升级。 从硅环到碳化硅环，再到碳化硼环，材料创新的步伐从未停歇。每一次升级都在延长寿命、降低成本、提升良率。可以预见，未来刻蚀环将向更高纯度、更长寿命、更低成本的方向持续演进。

其三，国产替代全面提速。 随着国内晶圆厂扩产持续加速，国产刻蚀环从“可用”向“高端”冲刺的趋势已然明朗。从硅环领域的稳步突破，到碳化硅环的初步产业化，再到碳化硼环的前沿探索，中国刻蚀环产业正从“跟跑”走向“并跑”，在部分领域甚至实现“领跑”。
