直拉法（CZ法）单晶硅中，间隙氧原子本身是电中性的，不直接改变电阻率。真正影响电阻率的，是氧在热处理过程中形成的热施主（300-500℃）、新施主（550-850℃）和氧沉淀（>650℃）**——三种氧衍生物通过不同机制改变载流子浓度或引入复合中心，最终导致电阻率变化。理解这一动态过程，是精确控制单晶硅电阻率的前提。

❓ 氧含量影响电阻率的本质是什么？

答： 很多人误以为氧原子本身会改变硅的导电性，但事实并非如此。处于间隙位置的氧原子（Oᵢ）在室温下是电中性的，不贡献任何自由载流子。

真正的原因在于，单晶硅从1400°C以上的生长温度冷却至室温的过程中，以及在后续器件制造的各个高温工艺环节中，会经历各种温度窗口的热处理。在这些热处理过程中，间隙氧原子会迁移、聚集，并与晶格中的其他缺陷相互作用，形成具有电学活性的复合体或沉淀物——正是这些氧的衍生物（而非氧本身）构成了影响电阻率的真正载体。

❓ 热施主是如何成为“电阻率杀手”的？

答： 热施主（Thermal Donor）是氧影响电阻率最普遍、最经典的机制，尤其在含氧量较高的直拉单晶硅中。

形成条件

当含氧量较高的直拉单晶硅经历300-500℃温度范围内的热处理时（峰值约450℃），间隙氧原子会聚集形成一系列具有电活性的热施主复合体。在450℃下退火100小时，热施主浓度可达到约10¹⁶ cm⁻³。

对N型和P型硅的相反影响

热施主能提供电子，因此对N型和P型硅的电阻率产生截然相反的影响：

极端情况：如果热施主浓度足够高，甚至可以将P型硅完全转化为N型硅。

原生热施主的形成

直拉单晶硅在生长后的冷却过程中，不可避免地会经过300-500℃这一温度区间。由于晶体头部在冷却过程中于450℃附近停留的时间最长，且含氧量较高，因此头部比尾部产生更多的热施主——这是单晶棒轴向电阻率不均匀的重要来源之一。

工程上如何消除热施主？

由于热施主会使电阻率“失真”，工程上通常采用650℃热处理30-60分钟，然后快速冷却至300℃以下的方法来消除热施主。

原理：在650-800℃温度区间退火时，氧的扩散能力增强，间隙氧开始均匀成核并聚集形成氧沉淀，导致间隙氧浓度降低，热施主随之消除。

注意事项：如果冷却速度不够快，仍会有一小部分热施主残留。对于大直径单晶棒，快速冷却产生的热应力可能引起裂纹，因此通常采用硅片退火方式来恢复电阻率。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，可定制加工异形硅部件，包括硅环类、硅管类、硅圆片、硅方片等，产品电阻率有低阻（0.005~0.02 ohm-cm）、中阻（1~5 ohm-cm）、高阻（60~80 ohm-cm）。详细电联：17826693981

❓ 新施主和热施主有什么不同？

答： 新施主（New Donor）是单晶硅在550-850℃长时间热处理（>10小时） 时生成的另一种氧相关电活性缺陷。

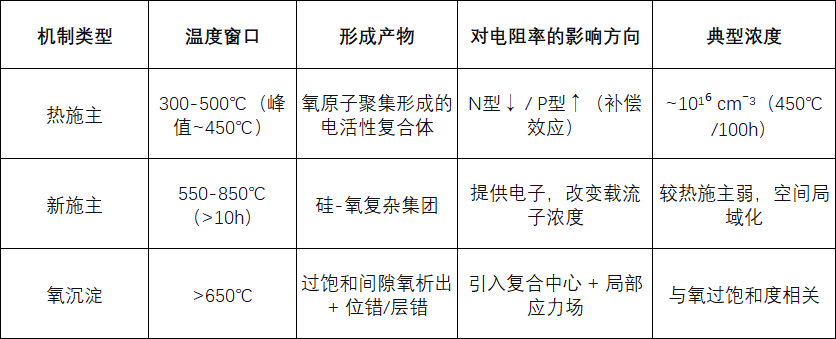

新施主 vs 热施主

新施主的特殊性

研究指出，在中子辐照直拉硅（NTD CZ Si） 中，氧因辐照增强扩散，在无序区聚集成大尺寸复杂硅-氧集团，这是新施主形成的主要原因。

有研究利用扩展电阻法（SRP） 发现了一个有趣的现象：对于含氧量较低的样品，SRP能检测到新施主的形成，而四探针电阻率测量却观察不到变化——这暗示新施主的电学活性可能比热施主更弱，或其在空间分布上更为局域化。

❓ 氧沉淀如何影响电阻率？

答： 当热处理温度高于650℃时，过饱和的间隙氧会进一步析出，形成氧沉淀（Oxygen Precipitates） ，其影响机制比热施主更为复杂。

氧沉淀的影响路径

路径一：作为复合中心降低少子寿命

当间隙氧浓度高于其固溶度时，在热处理过程中会形成热施主、新施主和氧沉淀，进一步产生位错、层错等缺陷。这些缺陷成为少数载流子的复合中心——虽然不像热施主那样直接改变多数载流子浓度，但会显著降低少子寿命，并导致电阻率的微区不均匀性。

路径二：引入局部应力场

氧沉淀本身及其诱生的位错、层错等缺陷会在晶格中引入局部应力场，影响载流子的迁移率，进而造成电阻率的局部波动。

与热施主的区别

研究表明，在600-900℃温度范围内退火后，可以观察到显著的电阻率漂移——这一现象与氧沉淀有关，且与450℃附近的热施主效应无关。这是两种独立的物理机制。

氧含量的“安全临界值”

研究认为，直拉硅单晶氧含量小于8×10¹⁷ cm⁻³时，电阻率的热稳定性较好。当氧含量低于这一临界值时，即使经历各种温度的热处理，氧沉淀和施主效应也相对有限，电阻率能够保持较好的稳定性。

❓ 为什么高阻硅对氧含量更敏感？

答： 氧含量对电阻率的影响程度，取决于掺杂浓度（即原始电阻率）与氧衍生物浓度之间的相对关系

核心规律：掺杂浓度越低（电阻率越高），氧施主效应越显著。这正是高阻单晶硅对氧含量和热历史更为敏感的根本原因。

❓ 工程上如何应对氧对电阻率的干扰？

答： 氧在单晶硅中扮演着双重角色——既有益也有害，工程上需要精细平衡。

氧的双重角色

四条核心控制策略

策略一：晶体生长阶段控制氧含量

通过调节坩埚转速、晶体转速、氩气流速和炉压等参数，控制氧从石英坩埚向熔体的溶解和挥发，从源头控制氧含量。

策略二：消除原生热施主

对刚生长的单晶棒或切割后的硅片进行650℃退火处理（30-60分钟），消除在冷却过程中形成的热施主，使电阻率恢复到真实值。

策略三：快速跨过“危险温度区”

在晶体生长结束后的冷却过程中，尽可能快速跨过300-500℃的热施主形成温度区间，减少热施主的生成量。

策略四：源头控制氧含量

将单晶硅的氧含量控制在8×10¹⁷ cm⁻³以下，从根本上提高电阻率的热稳定性。
