区熔法（Float Zone，简称FZ法） 是生产高纯度单晶硅的核心技术之一。与主流使用坩埚的直拉法（CZ法）不同，FZ法的核心优势在于其“无坩埚” 的生长方式，这使其成为制造高性能半导体器件的关键材料。

⚛️ 核心原理：悬浮区熔

FZ法的精髓在于“悬浮”和“区熔”。

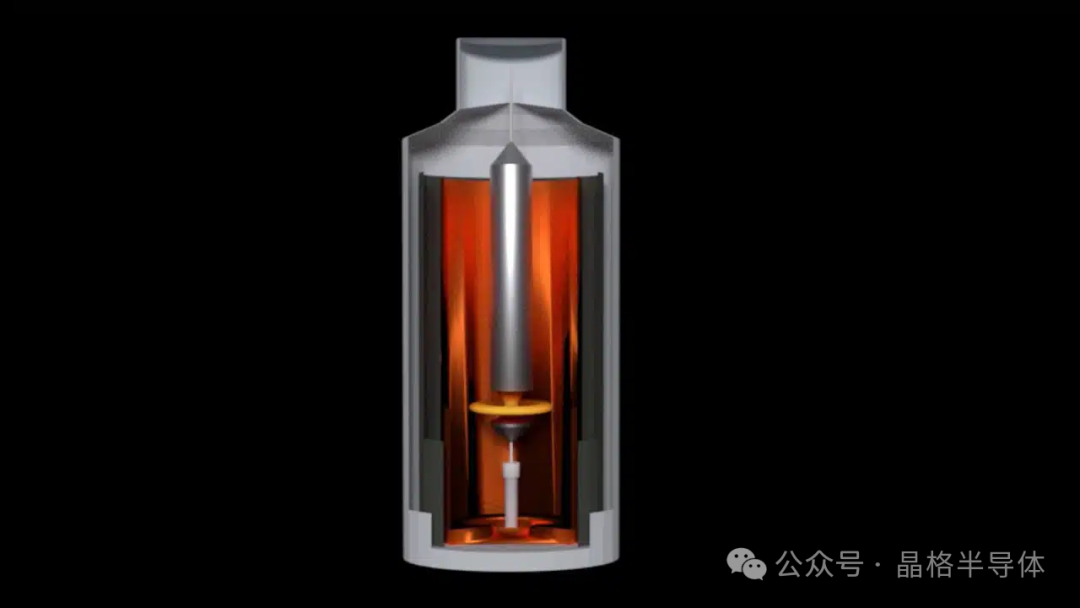

• 悬浮：在生长过程中，一个狭窄的熔区悬浮在原料多晶硅棒与下方已生长的单晶之间。它不接触任何坩埚或容器。

• 区熔：通过高频感应线圈加热，在多晶硅棒的底部形成一个熔区。随后，通过让熔区缓慢地向上移动，下方的熔融硅在离开加热区时，会按照籽晶的晶向重新结晶为单晶。

熔区之所以能保持稳定悬浮，主要依靠硅熔体自身的表面张力和高频电磁场的托浮作用。

🏭 关键工艺步骤

1. 安装与准备：将高纯多晶硅棒垂直安装在炉内，并在其下方固定好具有特定晶向的籽晶。

2. 形成熔区：高频线圈通电加热，使多晶硅棒的底部熔化，形成一个熔区，并与下方的籽晶熔接。

3. 晶体生长：缓慢旋转多晶硅棒和籽晶以确保均匀熔化，随后让熔区缓慢向上移动。下端的硅熔体会在籽晶上逐渐结晶，生长出与籽晶晶向一致的单晶。

4. 完整生长：整个工艺需精确控制温度、移动速度等参数，并经历引晶、缩颈、放肩、等径生长和收尾等阶段。

💎 核心优势

• 极高的纯度：由于不使用石英坩埚，从根本上避免了坩埚带来的污染，尤其是氧和碳等轻元素杂质的含量极低。例如，FZ单晶的氧含量可低至8×10¹⁵ atoms/cm³以下。

• 极高的电阻率：高纯度使得FZ硅可以制造出极高电阻率的材料，可达>1000 Ω·cm，甚至>20,000 Ω·cm，适用于高压功率器件。

• 优异的载流子寿命：由于金属杂质少，FZ硅的少数载流子寿命更长，有利于提升器件性能。

晶格半导体-提供超大尺寸CZ法直拉单晶硅、FZ法区熔硅、多晶硅柱状晶材料，并可定制加工成各硅零部件，包括硅片、si wafer、硅环、si ring。详细电联：17826693981

⚖️ 主要局限

• 机械强度较低：极低的氧含量使FZ硅片失去了氧原子钉扎位错的效果，因此机械强度较差，在加工和搬运时更易碎。

• 生长直径受限：由于依赖熔体的表面张力来维持稳定，FZ法能生长的单晶棒直径有限。早期主要限制在150mm，目前200mm（8英寸）已商业化，但相比CZ法的300mm（12英寸）甚至更大直径仍有差距。

• 成本更高：FZ法对设备和工艺控制的要求极为严格，导致其生产成本相对较高。

• 掺杂更复杂：FZ法的掺杂过程不如CZ法直接，通常需要额外的工艺步骤，如中子嬗变掺杂（NTD）或气体掺杂。

🎯 关键应用领域

凭借其独特的性能，FZ硅主要应用于对材料纯度、电阻率和载流子寿命有严苛要求的领域：

• 功率电子器件：如高压整流器、晶闸管、IGBT等。

• 探测器：用于光敏、射线、红外等高性能探测器。

• 射频（RF）与通信：用于制造RF芯片和通信设备中的关键部件。

• 光学元件：对太赫兹辐射高度透明，用于制造透镜、窗口等。

• 特殊光伏：用于制造卫星等所需的高转换效率太阳能电池。
