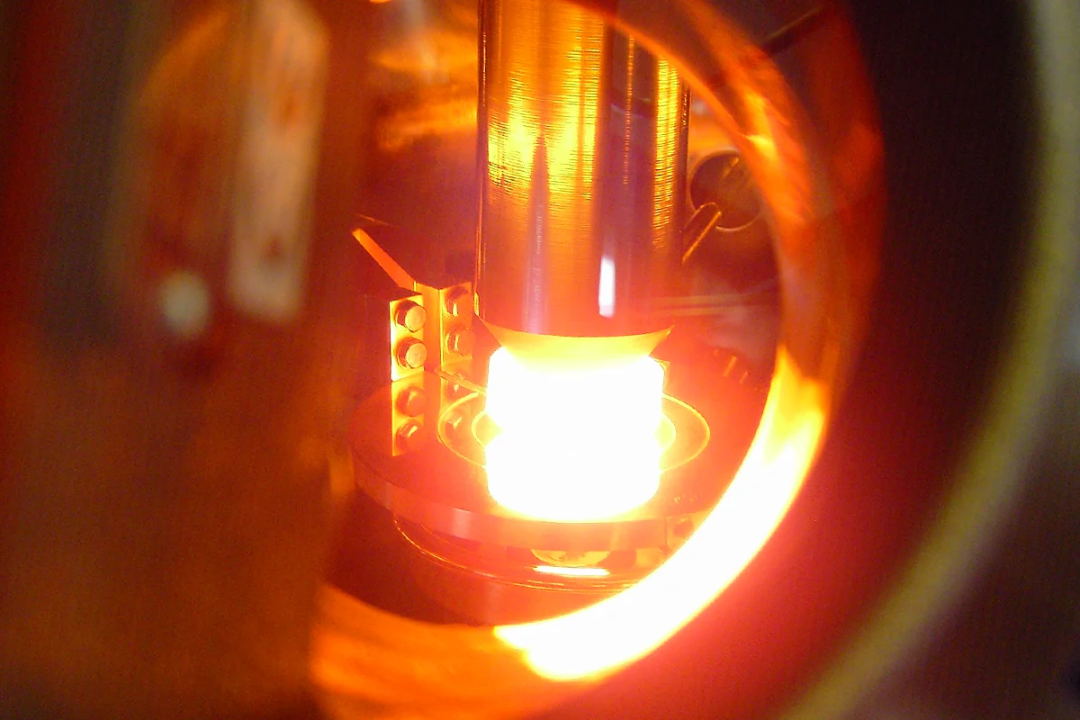

由于区熔法（FZ法）不使用坩埚，无法像直拉法（CZ法）那样直接在熔体中加料，因此发展出了多种独特的掺杂技术。目前，区熔硅单晶的掺杂方法主要有以下五种。
⚛️ 核心掺杂法 (Core Doping)
这是一种在原料棒制备阶段就引入掺杂剂的方法。
原理：在制造多晶硅原料棒时，就使用含有掺杂剂的硅芯，或者在沉积过程中直接掺入杂质。这样，原料棒本身就带有掺杂剂，在区熔过程中，这些杂质会随着原料棒的熔化进入熔区，并最终进入生长的单晶中。
特点：工艺相对简单，但其轴向电阻率均匀性不易控制。这是因为掺杂剂会因分凝效应在生长过程中不断变化。
应用：特别适合分凝系数接近1的掺杂剂，如硼(B)。硼在硅中的分凝系数约为0.8，分凝效应较弱，因此掺杂后电阻率沿晶体轴向的分布相对容易控制。
💧 溶液涂敷掺杂法 (Solution Coating Doping)
该方法通过将含有掺杂剂的溶液涂覆在原料棒表面来实现掺杂。
原理：将含掺杂剂的溶液（如五氧化二硼或五氧化二磷的无水乙醇溶液）均匀涂敷在多晶硅原料棒表面。在区熔过程中，溶液挥发，掺杂剂进入熔区，从而实现对晶体的掺杂。
特点：这种方法看似简单，但存在一些明显的缺点，如不易定量控制掺杂物，且掺杂剂在原料棒表面分布可能不均匀，导致最终晶体的电阻率均匀性较差。
🧩 填装掺杂法 (Pill/Charge Doping)
这种方法主要针对那些分凝系数极低、挥发性低的掺杂剂，如镓(Ga) 和铟(In)。
原理：在原料棒的特定位置（如接近圆锥部分）钻一个小孔，然后将高纯度的掺杂剂（如金属镓或铟）填入其中。由于这些掺杂剂的分凝系数极低（例如镓为0.008），它们在熔区中的浓度在生长过程中几乎不会减少，因此可以生长出轴向电阻率非常均匀的晶体。
应用：掺镓、掺铟的区熔硅单晶主要应用于红外探测器等特殊领域。

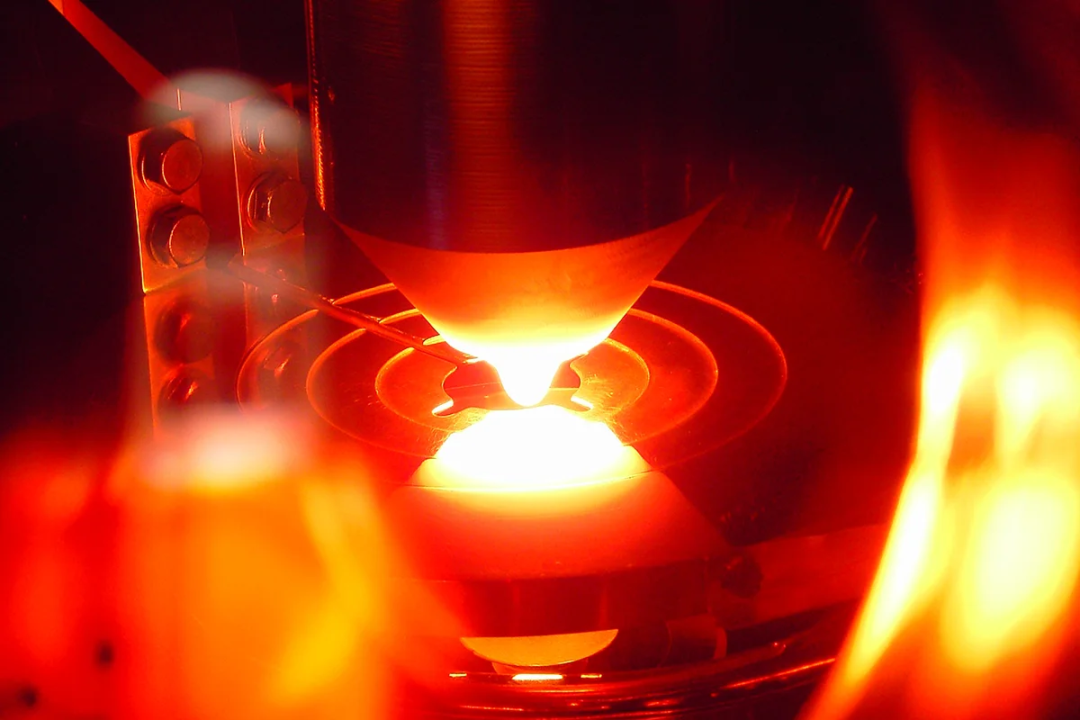

🌬️ 气相掺杂法 (Gas-Phase Doping, GD)
这是目前最常用、最灵活的掺杂方法之一。
原理：在晶体生长过程中，将含有掺杂元素的气体（如磷烷(PH₃) 用于N型掺杂，乙硼烷(B₂H₆) 用于P型掺杂）通过特殊的装置（如中空的掺杂线圈）直接通入到硅熔区的表面。掺杂气体在高温下分解，掺杂原子进入熔区，从而实现对晶体的实时掺杂。
特点：
灵活性强：可以在生长过程中随时开启、关闭或调节掺杂气体流量，从而精确控制电阻率。
电阻率可控性好：通过精确控制气体流量等参数，可以获得轴向电阻率均匀性良好的晶体。
生产周期短、成本较低。
挑战：对设备（如掺杂线圈）和工艺控制（如气体流量、温度等）要求较高。
晶格半导体-提供超大尺寸CZ法直拉单晶硅、FZ法区熔硅、多晶硅柱状晶材料，并可定制加工成各硅零部件，包括硅片、si wafer、硅环、si ring。详细电联：17826693981
☢️ 中子嬗变掺杂法 (Neutron Transmutation Doping, NTD)
这是一种非常特殊的掺杂方法，主要用于生产高均匀性的N型区熔硅单晶。
原理：利用核反应堆中的热中子照射已经生长好的高纯区熔硅单晶棒。自然界中约3.1% 的硅原子是同位素³⁰Si。当³⁰Si原子吸收一个热中子后，会转变为不稳定的³¹Si，并很快衰变为稳定的³¹P（磷） 原子。磷是N型掺杂剂，从而实现了掺杂。
特点：
仅适用于N型掺杂：因为它只能将硅转化为磷。
需要核反应堆：设备门槛极高，成本高昂。
产生放射性：辐照后的晶棒具有放射性（主要来自³²P，半衰期约14.3天），需要放置一段时间等待放射性衰变至安全水平才能进行后续加工。
产生晶格损伤：核反应过程会造成晶格缺陷，需要在约800℃ 下进行退火处理来消除损伤，恢复材料的电学性能。
掺杂均匀性极高：由于中子的穿透能力极强，可以在整个晶体内部产生均匀的核反应，因此掺杂后的径向和轴向电阻率均匀性极佳。据报道，80毫米直径的硅片，其掺杂均匀性可以优于1%。
精度高：可以通过控制中子辐照的总量（热中子通量）来精确控制最终的磷掺杂浓度和电阻率。
局限性：
仅适用于N型掺杂：因为它只能将硅转化为磷。
需要核反应堆：设备门槛极高，成本高昂。
产生放射性：辐照后的晶棒具有放射性（主要来自³²P，半衰期约14.3天），需要放置一段时间等待放射性衰变至安全水平才能进行后续加工。
产生晶格损伤：核反应过程会造成晶格缺陷，需要在约800℃ 下进行退火处理来消除损伤，恢复材料的电学性能。
💎 总结
总的来说，区熔单晶硅的掺杂技术是一个根据目标需求选择合适方法的精密过程。
追求极致均匀性的N型掺杂：中子嬗变掺杂(NTD) 是首选，虽然复杂昂贵，但其无与伦比的均匀性是高压功率器件等应用的关键。
追求灵活、高效的P型或N型掺杂：气相掺杂(GD) 是最主流的方法，因其灵活性和相对较低的成本而被广泛采用。
针对特定元素（如硼、镓）：核心掺杂法或填装掺杂法则因各自特点而在特定领域发挥作用。
