单晶硅Showerhead（喷淋头/气体分配盘）是否进行表面抛光，取决于制程节点、材料特性、成本效益与使用状态的多重权衡——先进制程（7nm及以下）对表面质量要求严苛，精密抛光是必要工序；而成熟制程中，若表面已满足基本工艺要求，则可通过精密清洗、化学蚀刻等方式替代，以控制成本。

❓ 单晶硅Showerhead是什么？

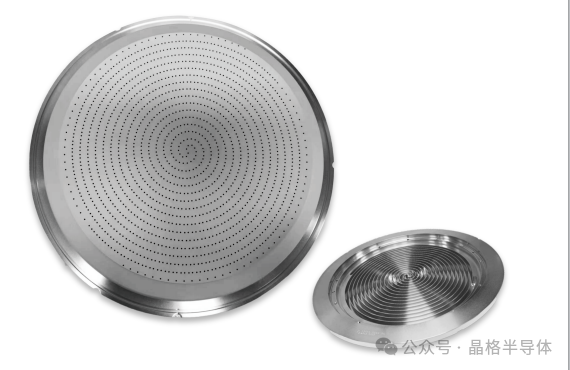

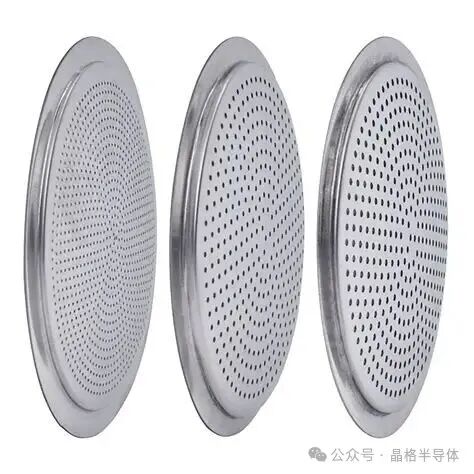

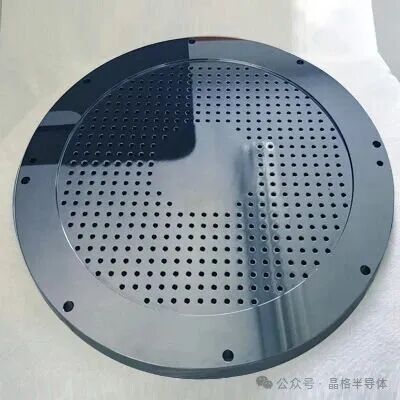

Showerhead（喷淋头/气体分配盘）是等离子体刻蚀机（Plasma Etcher） 和化学气相沉积设备（CVD） 中的核心气体分配部件。在晶圆反应过程中，工艺气体经Showerhead表面密布的微孔阵列均匀喷射到晶圆表面，其性能直接决定薄膜沉积的均匀性、刻蚀精度及芯片良率。

Showerhead高昂成本的根源之一，正是来自对表面质量的极致要求——尤其是朝向晶圆一侧的工作面，其表面光洁度、洁净度和平面度直接影响反应腔内的颗粒控制和工艺稳定性。

然而，表面抛光并非一道“必选项”——有的单晶硅Showerhead需要精密抛光处理，有的则无需抛光即可投入使用。这一差异基于材料特性、应用场景、制程节点、成本效益等多重因素的系统性决策。

❓ 表面抛光的核心目的是什么？

对单晶硅Showerhead进行表面抛光的根本目的，是从“制造态表面”升级为“工艺态洁净表面”。

目的一：去除表面加工损伤层

单晶硅Showerhead在经线切割、磨削等机械加工后，表面会留下微裂纹、划痕、残余应力层等损伤。这些微观缺陷在等离子体环境中可能成为颗粒释放源，或导致局部电场不均匀。

精密表面抛光能够去除这一损伤层，获得光滑、完整的表面，从而降低颗粒产生风险。对于先进制程，表面粗糙度通常需要控制在Ra ≤ 0.2 μm以下。

目的二：降低颗粒污染风险

颗粒污染是半导体制造中良率的头号杀手。Showerhead的工作面直接面向晶圆，表面粗糙区域极易成为颗粒的附着点或释放源。粗糙表面在等离子体轰击下更易产生微粒脱落，直接污染晶圆表面。

通过表面抛光去除不均匀区域，能显著降低颗粒污染风险。光滑的表面在等离子体环境中能以更可控的方式“平滑磨损”，将颗粒产生量降至最低。

目的三：缩短“预调理”时间

新Showerhead在首次投入使用前，通常需要在反应腔中进行长达100小时以上的射频（RF）预调理，才能将颗粒数量降至可接受水平。

经过精密表面抛光的Showerhead，表面更光滑，颗粒附着概率更低，因此能有效缩短这一耗时耗能的预调理过程，降低生产成本。

目的四：修复使用后的损伤表面

另外对于已使用过的单晶硅Showerhead，长期暴露在等离子体环境中，表面会逐渐被侵蚀、粗糙化，甚至形成“黑硅”（black silicon） 现象——一种因离子轰击形成的纳米级针状表面结构，这会显著增加颗粒释放风险。

通过表面抛光再加工，可以去除这层损伤层，使Showerhead得以翻新并多次复用，大幅降低耗材成本。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，产品适用于半导体刻蚀硅部件的加工，包括单晶硅环、单晶硅片、柱状晶硅环、多晶硅片，产品直径覆盖最大650mm。详细电联：17826693981

❓ 为什么有的Showerhead不需要表面抛光？

并非所有单晶硅Showerhead都需要表面抛光，这取决于以下几个关键因素。

因素一：制程节点的差异

这是最重要的决定因素。

先进制程（7nm及以下） 对Showerhead的表面质量要求极为苛刻。晶圆表面膜厚均匀性需控制在±0.1 nm以内，任何微小的表面污染或粗糙度异常都可能导致整片晶圆报废。因此，在这些制程中，精密表面抛光几乎是强制性的。

而对于成熟制程（如90nm、130nm及以上） ，对颗粒和表面缺陷的敏感度相对较低。在这些制程中，只要Showerhead的加工表面能够满足基本工艺洁净度要求，不经过抛光也可以正常使用，从而有效控制成本。

因素二：加工精度的达标情况

如果单晶硅Showerhead在经切割、研磨后，其工作面表面粗糙度已满足设计要求，且表面无划痕、无污染，则无需额外抛光即可投入使用。这种情况下，后续只需经过精密清洗去除加工残留的颗粒物即可。

因素三：成本效益的权衡

表面抛光是一项耗时且昂贵的工序。抛光过程需使用不同粒度（如140、220、280、360、800、1350 grit）的金刚石抛光片进行多道次处理，转速通常控制在40-160 rpm，耗时从数小时到数十小时不等，取决于表面损伤程度。

对于单价相对较低的单晶硅Showerhead，若每件都进行全面抛光，成本将大幅上升。因此，在满足工艺要求的前提下省略抛光工序，是合理的成本控制策略。

❓ 不进行表面抛光时，有哪些替代方案？

对于不需要抛光的单晶硅Showerhead，仍可通过其他表面处理方式满足工艺洁净度要求。

替代方案一：精密清洗

通过超声波清洗、去离子水冲洗、RCA标准清洗等工艺去除表面的污染物和颗粒，足以满足一般制程的洁净度要求。这是最基础的表面处理方法。

替代方案二：化学蚀刻

利用化学腐蚀液（如HF+HNO₃混合酸） 对表面进行轻微的腐蚀处理，可以去除机械加工引入的损伤层，改善表面状态，而不需要进行机械抛光。这种方式适用于对表面粗糙度要求不高的应用场景。

替代方案三：表面涂层

通过ALD（原子层沉积） 或PECVD等技术，在Showerhead工作面沉积功能性涂层，不仅可以获得较为光滑的表面，还可以提高耐等离子体侵蚀能力和抗腐蚀性。
