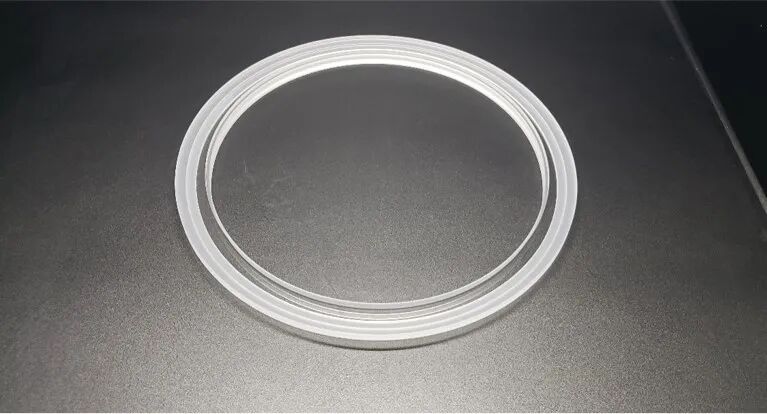

石英聚焦环是半导体等离子体刻蚀工艺中的关键消耗性部件。它通常由高纯度熔融石英制成，在芯片制造过程中扮演着不可或缺的角色。

它的核心作用是约束和引导等离子体，以确保晶圆表面的刻蚀效果高度均匀。

🎯 核心功能：为什么刻蚀工艺离不开它？

在等离子体刻蚀（Etching）过程中，石英聚焦环主要承担以下几项关键任务：

• 聚焦等离子体，确保刻蚀均匀：它通过特定的设计，让等离子体在晶圆边缘也能保持稳定和均匀。这是因为它可以优化晶圆边缘的电场，从而消除“边缘效应”，确保整个晶圆表面的刻蚀速率和关键尺寸（Critical Dimension, CD）高度一致。

• 保护昂贵设备，延长部件寿命：聚焦环可以作为消耗性的“保护盾”，承受等离子体的直接轰击，从而保护下方的静电吸盘（ESC） 等核心精密部件免受损伤。

• 防止污染，保障晶圆良率：石英本身不含金属等有害杂质，且在等离子体作用下能缓慢释放出氧气。这些氧气可以与刻蚀过程中产生的聚合物反应，生成CO、CO₂等易被抽走的气体，从而有效防止晶圆背面被污染。

晶格半导体-定制加工高纯石英器件（5N、6N），包含合成石英、气炼石英、电熔石英、石英部件、石英刻蚀环、石英聚焦环、石英晶圆片、光学石英片等，17826693981。

✨ 为什么是石英？材料优势解析

聚焦环的材料选择有多种，但石英因其独特的性能组合而备受青睐。

• 极高的纯度：半导体级石英纯度通常可达99.998%以上，能最大程度地避免金属杂质污染晶圆，这是保证芯片良率的基础。

• 优异的耐化学腐蚀性：石英能够抵御刻蚀工艺中使用的CF₄、SF₆、Cl₂等强腐蚀性气体和等离子体的侵蚀。

• 出色的热稳定性：石英可承受超过1000°C的高温，并且热膨胀系数极低，能确保在高温工艺中尺寸的精确稳定。

• 良好的介电性能：其介电常数（如3.8）有助于实现所需的等离子体聚焦效果。

⚙️ 制造与市场：精密加工与全球供应

• 精密加工：石英聚焦环的制造对精度要求极高，需要先进的CNC五轴数控加工和抛光技术。其关键尺寸公差可控制在±0.02mm甚至±0.001mm，表面粗糙度（Ra）可低于0.002μm。

• 主要厂商：全球市场的主要参与者包括Entegris、CoorsTek、Heraeus Quartz、Tosoh Quartz等国际巨头，以及盾源聚芯、臻宝科技、晶格半导体等中国企业。产品通常用于适配应用材料（AMAT） 的MXP+、Centura等主流刻蚀设备。
