半导体硅片之所以要严格管控表面颗粒（Particle），核心原因是：

一个看起来只有几十纳米甚至几百纳米的颗粒，到了晶圆制造过程中，可能直接变成一个“芯片缺陷源”。

可以从几个方面理解。

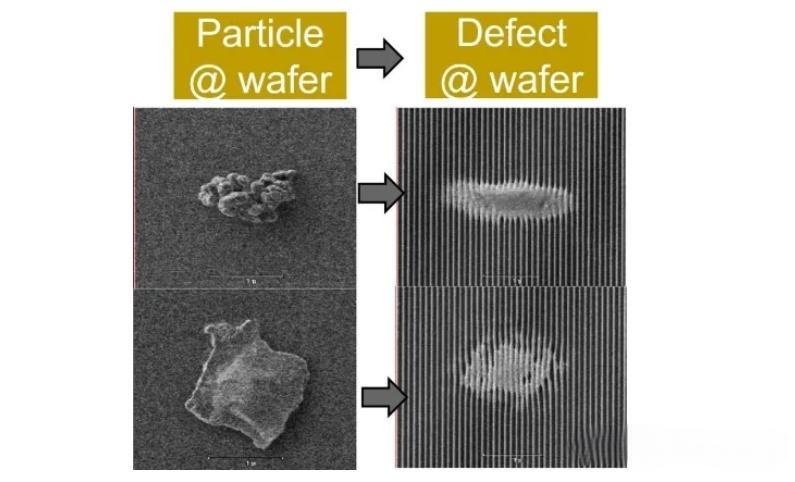

1、颗粒会遮挡或破坏光刻图形

在光刻过程中，晶圆表面要先涂光刻胶，然后曝光、显影。如果硅片表面存在颗粒：

颗粒会造成局部的光刻胶厚度变化、曝光失焦、图形变形甚至断线。

先进节点下，光刻图形尺寸越来越小，因此颗粒允许尺寸也越来越小。

2、颗粒可能导致“致命缺陷”

假设一颗 100 nm 的颗粒落在晶圆上。如果它正好位于：

• 栅极区域
• 金属互连
• Contact/Via
• SRAM 单元
• FinFET / GAA 纳米结构

那么它可能造成：

颗粒 → 图形缺陷 → 电路开路/短路 → Die失效

因此晶圆厂非常关心的不只是：

“颗粒有多少？”

而是：

“颗粒在哪里、尺寸多大、是什么材料？”

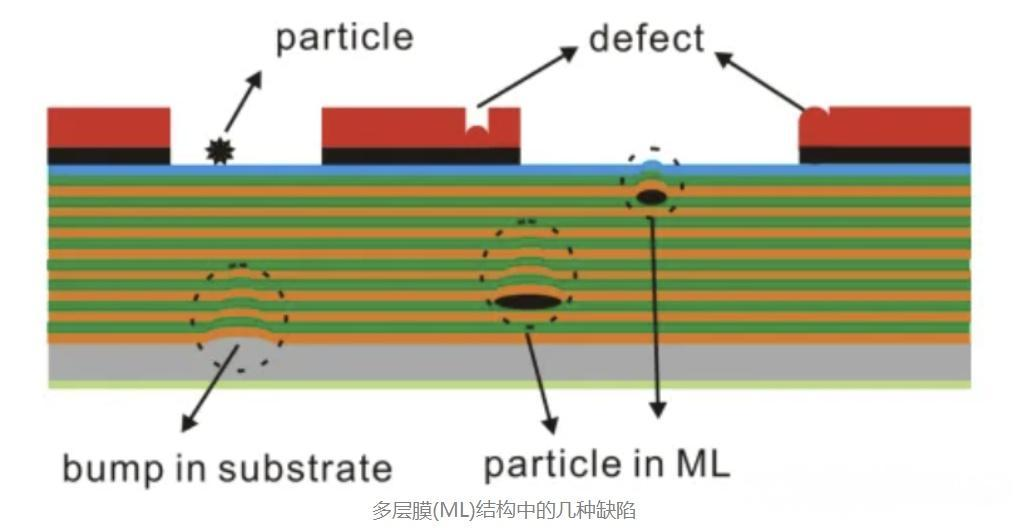

3、颗粒会影响薄膜沉积和刻蚀

例如做一层薄膜：

颗粒下面会形成局部的阴影、空洞、厚度异常或应力集中。

后续再进行刻蚀、CMP、离子注入等工艺，这个位置可能进一步放大成缺陷。所以颗粒经常具有一种特点：

前面只是一个很小的颗粒，经过几十道工艺后，最终变成一个很大的电性缺陷。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，产品适用于半导体刻蚀硅部件的加工，包括单晶硅环、单晶硅片、柱状晶硅环、多晶硅片，产品直径覆盖最大650mm。详细电联：17826693981

4、颗粒还可能在CMP过程中造成划伤

这一点对硅片制造本身尤其重要。

例如CMP（化学机械抛光）：

如果颗粒夹在抛光垫和晶圆之间，就可能产生：

• Scratch（划痕）
• Pit（凹坑）
• Haze（雾状缺陷）
• 局部抛光异常

而划痕本身又可能产生更多颗粒，形成污染的恶性循环

5、颗粒的数量标准

对于300mm（12英寸）硅片，SEMI标准对表面颗粒有明确的管控要求：

关键理解：不是“颗粒越少越好”这么简单，而是每一个大于关键尺寸的颗粒，都可能导致一个致命缺陷。在3nm节点，一片300mm硅片上的致命颗粒数必须控制在个位数。
