一、前史：在CZ法之前，人们怎么得到硅单晶？
1.1 硅的提纯：从冶金级到高纯多晶硅
20世纪40年代末，冶金级硅的纯度只有约98%。要生长单晶，首先需要高纯硅。当时使用的是四氯化硅（SiCl₄）的锌还原法或四碘化硅（SiI₄）的热分解法：
将粗硅与氯气反应生成SiCl₄，利用分馏提纯。
再用锌或氢气还原，得到纯度99.9%以上的多晶硅。
这种多晶硅是生长单晶的原料。
1.2 早期制备硅单晶的尝试
在CZ法之前，人们通过以下方法得到过小尺寸硅单晶：
缓慢冷却法：将熔融硅非常缓慢地冷却，在坩埚壁上析出一些小的单晶颗粒。但这些晶体尺寸小、缺陷多，无法用于器件制造。
区域熔化法：1952年，Pfann才发明了区熔法。在此之前，还没有实用的区熔技术。
从熔盐中生长：在高温下从硅的金属溶液中析出硅单晶，但尺寸和纯度都极其有限。
这些方法得到的“单晶”只能用于基础研究，无法制造晶体管。真正意义上的“第一根单晶硅棒”，是CZ法的产物。
二、CZ法生长第一根单晶硅棒的核心步骤
2.1 设备：蒂尔自己搭建的“简陋”装置
1950年，没有现成的单晶炉。蒂尔和利特尔自己设计了一套装置：
加热：射频感应线圈加热石墨坩埚。
气氛：石英管中通入氩气或氢气，防止氧化。
提拉机构：一个可以缓慢旋转并向上移动的籽晶杆。
温度控制：通过调节射频功率控制熔体温度。
这套设备在今天看来极其简陋，但包含了CZ法的所有核心要素。
2.2 关键一步：籽晶的获取

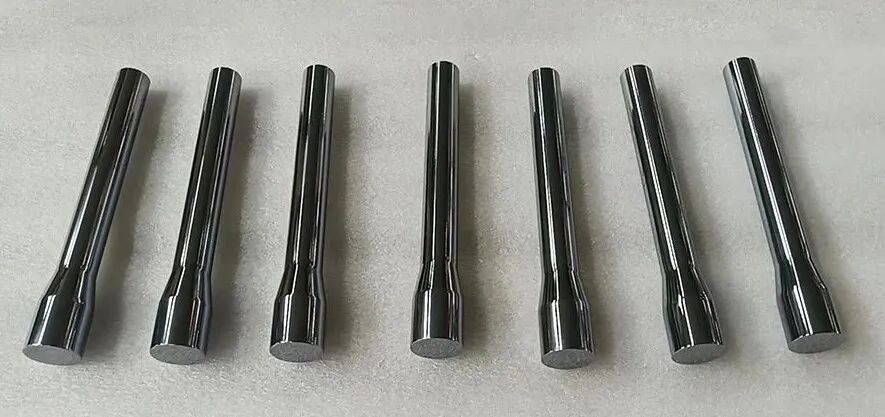

CZ法需要一个籽晶——一小块具有确定晶向的单晶硅，作为晶体生长的“种子”。
问题是：第一根CZ硅单晶的籽晶从哪来？
答案是：从早期用缓慢冷却法得到的小单晶中挑选出来的。 蒂尔从坩埚壁上析出的硅单晶颗粒中，找到了一颗足够完整的小晶体，将其加工成籽晶。这颗籽晶的晶向是随机的，但它成为了后续所有CZ硅单晶的“祖先”。
2.3 生长过程：从多晶硅到单晶硅棒
具体操作流程如下：
第一步：熔化多晶硅。 将高纯多晶硅放入石英坩埚中，用射频感应线圈加热至1450℃以上，使其完全熔化。
第二步：引晶。 将籽晶固定在提拉杆下端，缓慢下降，使籽晶底部接触熔体表面。此时，籽晶底部会稍微熔化，与熔体形成良好的接触界面。
第三步：缩颈。 这是蒂尔最关键的发明之一。他先快速向上提拉籽晶，使晶体在籽晶下方生长出一段很细的“脖子”（直径仅几毫米）。这段细颈的作用是：
排除位错：籽晶中原有的位错，在细颈生长过程中会因表面张力而终止于晶体表面，不会延伸到下方的晶体中。
实现无位错生长：经过缩颈后，新生长的晶体可以做到几乎没有位错。
这是CZ法能生长出高质量单晶的关键一步。没有缩颈，第一根硅单晶就会充满位错，无法用于制造晶体管。
第四步：放肩与等径生长。 缩颈完成后，降低提拉速度，同时稍微降低熔体温度，使晶体直径逐渐扩大，形成“肩部”。当直径达到目标值后，通过精确控制温度和提拉速度，使晶体保持恒定直径生长。
第五步：收尾。 生长到足够长度后，逐渐加快提拉速度并升高温度，使晶体直径逐渐缩小，最终脱离熔体，完成一根单晶硅棒的生长。
晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，产品适用于半导体刻蚀硅部件的加工，包括单晶硅环、单晶硅片、柱状晶硅环、多晶硅片，产品直径覆盖最大650mm。详细电联：17826693981
2.4 第一根硅单晶的规格
1950年，蒂尔和利特尔生长的第一根CZ硅单晶：
直径：约几毫米到1厘米
长度：约几厘米
晶向：随机（由籽晶决定）
位错密度：经过缩颈后，已大幅降低，但最初几根可能仍含有一定位错
与今天300mm直径、2米长的硅棒相比，这第一根硅单晶小得可怜。但它证明了：硅可以像锗一样，用CZ法生长成单晶。
三、为什么第一根硅单晶如此重要？
3.1 从锗到硅的跨越
1948年，第一只晶体管是用锗做的。锗的熔点低（938℃），CZ法生长相对容易。但锗器件有致命缺陷：
温度超过75℃就失效。
锗的氧化物溶于水，无法形成稳定的钝化层。
硅的熔点高（1414℃），CZ法生长难度大得多。蒂尔在1950年成功生长硅单晶，证明了硅可以替代锗。1954年，蒂尔在德州仪器用硅晶体管取代了锗晶体管，开启了硅时代。
3.2 奠定了整个半导体产业的基础
CZ法从1950年到现在，一直是单晶硅生长的主流方法。今天全球95%以上的单晶硅都是用CZ法生长的。从第一根几厘米长的硅棒，到今天300mm直径、2米长、重达数百公斤的硅棒，CZ法的核心原理从未改变：
籽晶引晶
缩颈排位错
精确控制温度和提拉速度
旋转保证轴对称
3.3 第一根硅单晶的“后代”
有趣的是，今天所有CZ硅单晶的籽晶，在某种意义上都是第一根硅单晶的“后代”。籽晶在每次生长中会被部分消耗，但可以通过切割和加工不断复制。从1950年那颗随机晶向的小籽晶开始，CZ硅单晶的“家族”延续了七十多年。
