在半导体材料的璀璨星空中，6H - SiC凭借其优异的物理化学特性与电学特性，成为了科研领域的焦点。从高温电子器件到高频通信元件，6H - SiC的身影无处不在，它的潜力正在被不断挖掘。今天，我们将深入探讨一个前沿话题：P掺杂如何改变6H - SiC的电子结构和光学性质，为其在红外光电性能方面的应用开辟新的天地。

一、探索之旅：研究背景与难题

6H - SiC作为一种极具潜力的半导体材料，在光电领域的应用前景广阔。但要充分发挥它的优势，对其进行掺杂研究是关键。尤其是P掺杂，虽然前景诱人，却充满挑战。在实验与理论研究中，掺杂后材料的电子结构与光学性质变化规律极其复杂，如同隐藏在迷雾中的宝藏，需要我们借助精确的计算方法与模型去探寻。

回顾近年来的研究，6H - SiC的掺杂研究成果丰硕，Ti、V、Al、N、La、Ce、Mn等元素的掺杂研究，极大地改善了材料的磁性和电子结构。然而，在光学性质的理论研究方面，仍存在许多空白，特别是P掺杂对6H - SiC光学性质的影响，亟待深入探索。本文便是在前人研究的基础上，开启了一场独特的探索之旅。

二、精密仪器：模型与方法

为了揭开P掺杂的奥秘，我们采用了基于密度泛函理论的第一性原理赝势平面波法。这就好比为我们配备了一把超级显微镜，能够深入到原子层面，观察材料的微观世界。在计算过程中，我们精心构建了2×2×1的超晶胞，这个超晶胞中包含了48个原子，并且严格保持Si与C的原子数比例为1:1，确保模型的准确性。

Materials Studio 8.0中的CASTEP软件包，是我们这次研究的得力助手。它就像一位精密的工匠，帮助我们进行结构优化和相关性质的计算。在计算时，我们选定了截断能为420 eV，k点网格为3×3×1，收敛精度达到了5.0×10^-4 eV/atom，这些参数的精确设定，保证了计算结果的可靠性。

在几何结构优化阶段，我们通过计算得到了未掺杂6H - SiC的晶格常数和晶胞体积，与实验结果高度接近，这无疑是对我们计算模型和方法的有力验证。而当P掺杂介入时，奇妙的现象发生了：P替换Si掺杂对晶格常数和晶胞体积影响不大，而P替换C掺杂和P间隙掺杂却导致晶格常数和晶胞体积增大，这一发现，为后续的研究奠定了重要基础。

三、神奇变化：结果与讨论

（一）结构稳定性：替换式与间隙式的较量

通过计算掺杂形成能，我们发现了一个有趣的现象：替换式掺杂比间隙式掺杂结构更稳定。P替换Si掺杂和P替换C掺杂的形成能分别为-0.9647 eV和-1.3929 eV，而P间隙掺杂的形成能为正值。这意味着间隙掺杂就像逆水行舟，需要吸收能量，反应较难进行。

（二）电子结构：带隙与半导体类型的转变

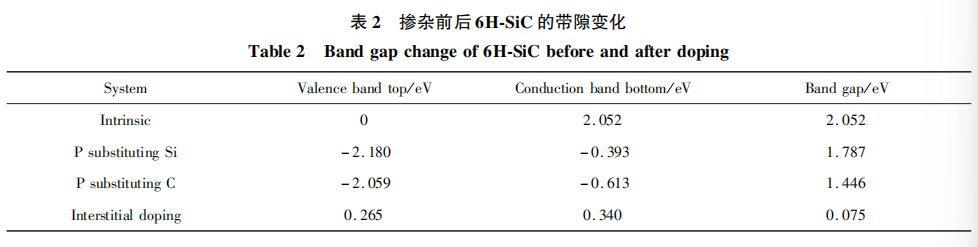

未掺杂的6H - SiC是一种间接带隙半导体，带隙为2.052 eV。当P掺杂加入后，带隙发生了显著变化。P替换Si、C掺杂和P间隙掺杂后，带隙均减小，分别变为1.787 eV、1.446 eV和0.075 eV。P替换掺杂使得费米能级向导带移动，让6H - SiC呈现出n型半导体的特性；而P间隙掺杂则在价带中形成P 3p杂质能级，成功将6H - SiC转变为p型半导体。

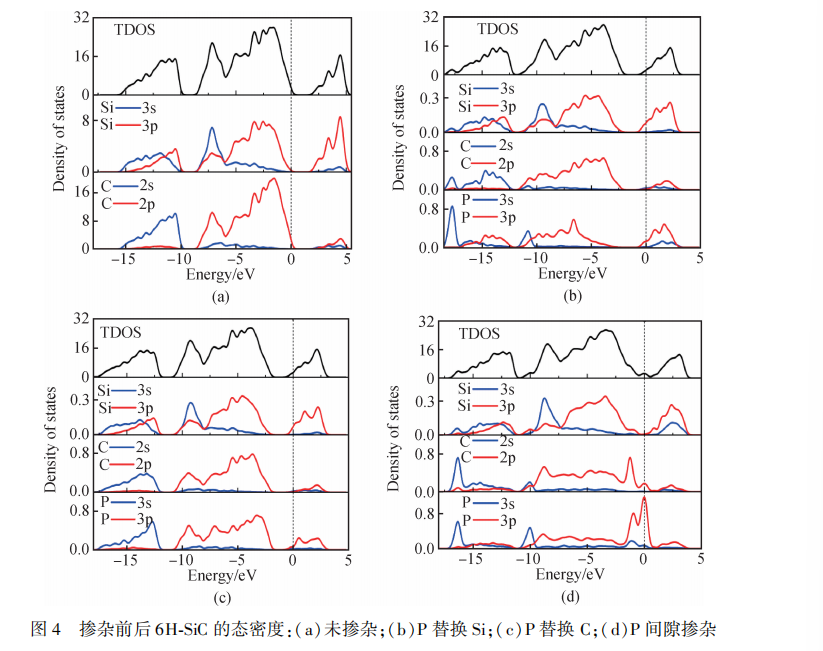

（三）态密度：原子间的相互作用

P替换Si掺杂后，P原子周围的Si与C原子态密度发生了明显变化，P引入的3p态电子就像活跃的小精灵，极易在导带中形成游离电子。而P间隙掺杂对周围的Si与C原子影响更为显著，费米能级附近态密度显著增强，产生了与费米能级重合的施主能级，这一现象，为理解材料的电学性质提供了关键线索。

（四）光学性质：红外波段的新突破

在光学性质方面，掺杂后的6H - SiC展现出了惊人的变化。介电函数实部在零点的值明显增大，虚部在低能区显著强于未掺杂的。P替换Si、C以及间隙掺杂后，吸收光谱在0 ~ 2.4 eV范围内能够吸收光子，光电导率在0 ~ 2.2 eV不为零，反射谱在低能区均强于未掺杂。值得一提的是，P间隙掺杂在低能区的光学性能优于P替换掺杂，这表明掺杂大大提高了6H - SiC对红外波段的利用效率。

四、展望未来：研究结论与意义

通过这次研究，我们清晰地看到，P替换Si、C掺杂使6H - SiC带隙减小，费米能级插入导带，呈现出n型掺杂的特性；而P间隙掺杂后电子结构变化最为显著，带隙减小幅度最大，呈现出p型掺杂的特性。在光学性能方面，掺杂后的6H - SiC在低能区的光学性能明显强于未掺杂的，其中P间隙掺杂效果最佳，极大地提高了6H - SiC对红外波段的利用。
