半导体硅掺杂技术，是通过向高纯硅中精确引入特定杂质原子（第V族或第III族元素），人为改变其导电性能的核心工艺。它让原本导电性极差的“本征硅”转变为导电性精确可控的半导体材料，是现代电子工业不可或缺的基石。 掺杂的核心在于“可控”——浓度、深度、分布都要精密控制。

📊 掺杂技术全景速览

❓ 什么是半导体掺杂？为什么需要掺杂？

答： 高纯度的“本征硅”在室温下导电性极差——其内部自由电子和空穴数量极少（室温下本征载流子浓度约为1.5×10¹⁰ cm⁻³，而高纯硅原子密度约为5×10²² cm⁻³，相当于每10¹²个硅原子中只有1个可用的载流子）。如果不掺杂，硅几乎等同于绝缘体，无法制造任何半导体器件。

掺杂的核心逻辑：通过引入杂质原子，在硅晶格中“人为”增加自由电子或空穴的数量，使导电性可控地提升数个数量级（可高达10¹⁹ cm⁻³以上），从而制造出二极管、晶体管、集成电路等器件。

❓ N型掺杂和P型掺杂有何区别？

答： 两者是掺杂技术的两大分支，本质区别在于引入的杂质类型不同，导致导电载流子类型不同。

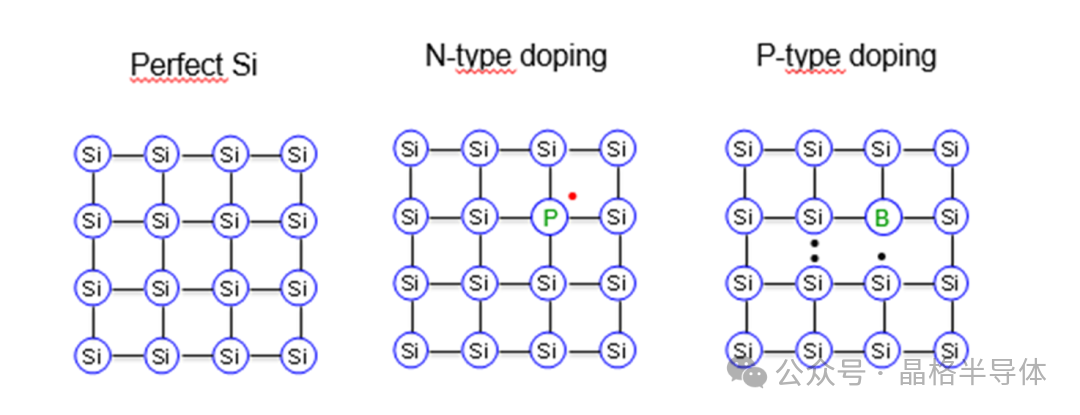

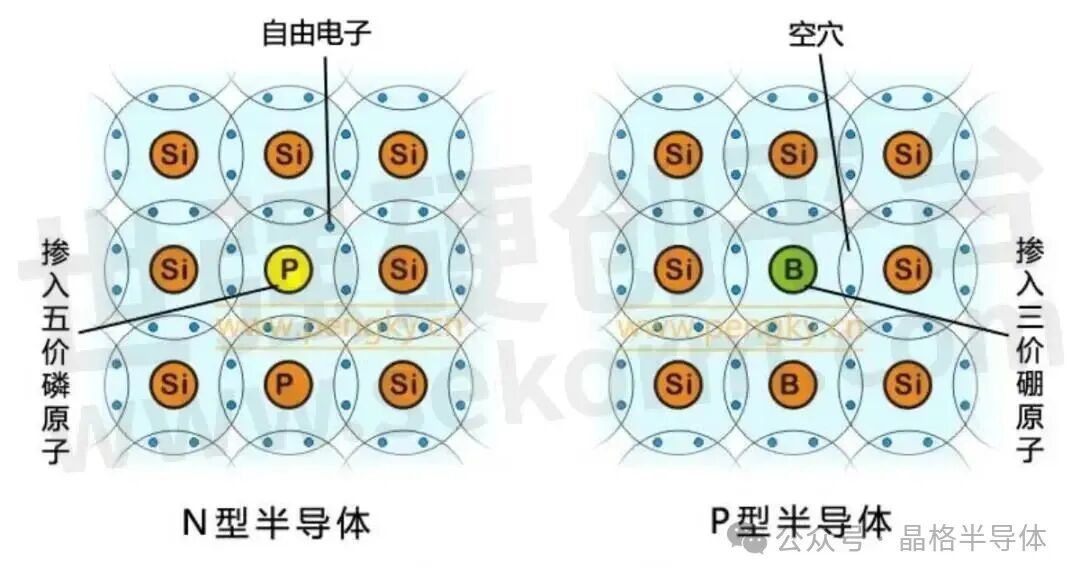

N型掺杂——提供电子

• 掺入元素：第V族元素——磷(P)、砷(As)、锑(Sb)

• 原子结构：这些原子有5个价电子，比硅（4个）多1个

• 导电机制：多余的价电子极易挣脱束缚成为自由电子，硅主要通过电子导电（电子为多数载流子）

• 典型应用：NMOS晶体管、NPN双极型晶体管发射区

P型掺杂——提供空穴

• 掺入元素：第III族元素——硼(B)、镓(Ga)、铟(In)

• 原子结构：这些原子只有3个价电子，比硅少1个

• 导电机制：缺少的电子在晶格中形成一个空穴，空穴像正电荷一样可以移动导电（空穴为多数载流子）

• 典型应用：PMOS晶体管、PNP双极型晶体管发射区

关键记忆：N型 = Negative（负电荷电子导电）→ 掺入元素在硅之右（周期表第V族）；P型 = Positive（正电荷空穴导电）→ 掺入元素在硅之左（周期表第III族）。

❓ 四种掺杂工艺各有什么优缺点？如何选择？

答： 不同的掺杂工艺适用于不同的应用场景，关键权衡在于成本、精度、损伤三个维度。

工艺选择原则：精度要求高、特征尺寸小 → 离子注入；结构简单、成本敏感 → 热扩散；超厚层、特定结构 → 原位掺杂；极端均匀性要求 → 中子嬗变掺杂。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅刻蚀部件、硅喷淋头、硅排气环、硅聚焦环、硅遮挡环等。详细电联：17826693981

❓ 掺杂浓度如何影响硅的性能？

答： 掺杂浓度与电阻率的反比关系是掺杂控制的核心。

• 核心关系：掺杂浓度越高 → 载流子（电子或空穴）越多 → 电阻率越低 → 导电性越强

• 控制要点：精确控制掺杂剂的量及其在晶格中的分布，是获得目标电阻率的关键

• 典型范围（以单晶硅为例）：

关键点：掺杂浓度的微小变化（一个数量级）会导致电阻率的巨大变化（也约一个数量级）——这正是掺杂技术需要极端精确控制的原因。

❓ 除了改变导电性，掺杂还有哪些特殊应用？

答： 掺杂不仅用于改变导电类型和电阻率，还可引入特定的“杂质能级”来实现特殊功能。

特殊掺杂——寿命控制

掺入金(Au)、铂(Pt) 等重金属杂质，它们在硅的禁带中引入深能级，形成高效的复合中心，可以大幅缩短少数载流子的寿命。

• 典型应用：高速开关器件，需要少数载流子快速复合以减少存储时间，提升开关速度

• 控制关键：掺杂浓度决定复合效率，需精确平衡“开关速度”与“导通压降”之间的矛盾

其他特殊掺杂

• 掺锗(Ge)：用于硅锗异质结（SiGe HBT），提升高频性能

• 掺碳(C)：用于应力调控，改善载流子迁移率（应变硅技术）

• 掺氧(O)：用于强化硅片机械强度（本征吸杂）

❓ 半导体掺杂技术在不同领域的应用要求有何不同？
