半导体掺杂分类全解析:替位vs间隙、等价vs异价
时间:2026-08-07    发布人:admin    点击数:0

半导体掺杂可从两个维度分类:物理位置上分为替位掺杂与间隙掺杂,价态效应上分为异价掺杂与等价掺杂。 替位掺杂(硼、磷、砷占据晶格“正座”)是实现导电性调控的根本,而异价掺杂(3价或5价杂质)是改变电阻率和导电类型的核心手段。理解这四种掺杂类型,是选择和评估掺杂工艺的理论基础。

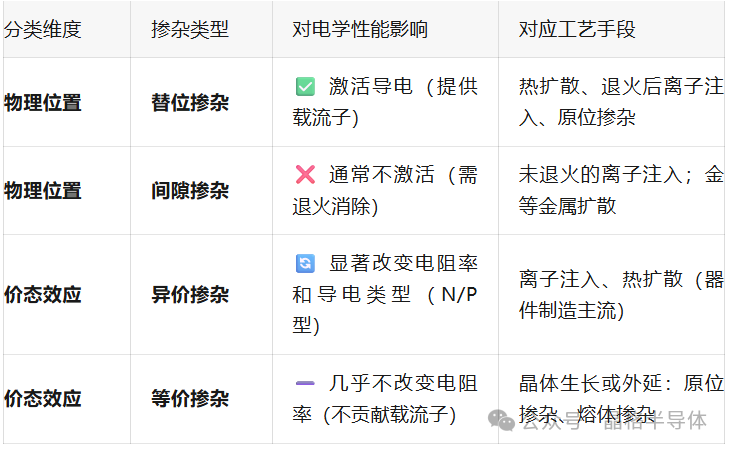

📊 四种掺杂类型全景速览

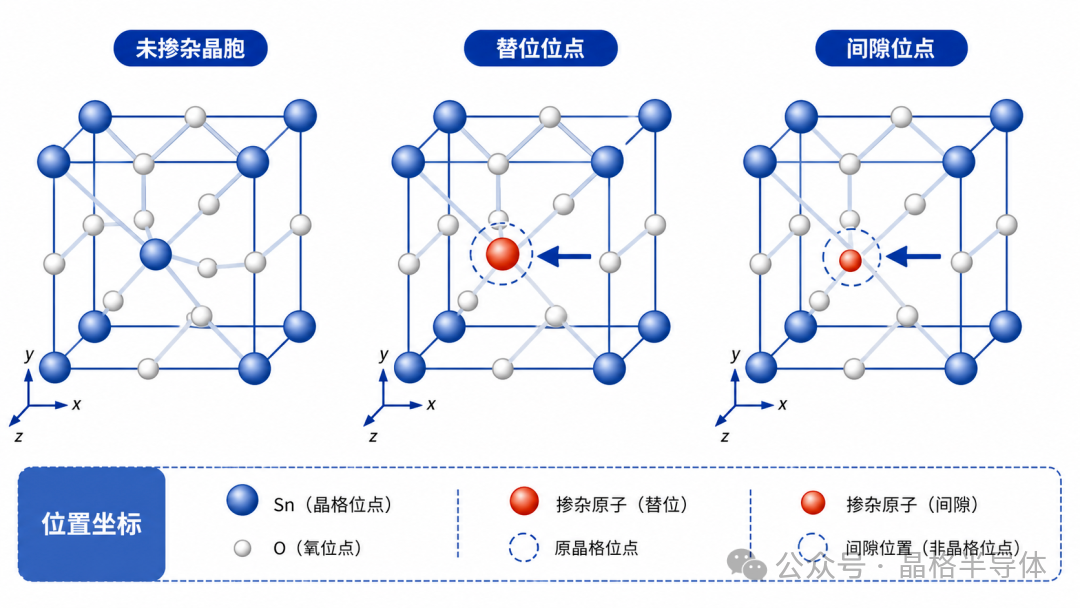

❓ 什么是替位掺杂和间隙掺杂?它们的根本区别是什么?

答: 这两种掺杂类型的区别在于杂质原子进入硅晶格后待在了哪里

替位掺杂(Substitutional Doping)——占“正座”

  • 定义:杂质原子取代了晶格中本来的硅原子,占据了一个晶格节点位置

  • 电学效果这是唯一能实现电学激活的掺杂方式。只有处于替位位置,杂质(如硼、磷、砷)才能提供自由电子或空穴

  • 典型工艺:热扩散、离子注入(经退火后)、原位掺杂——这些工艺的目标都是让杂质原子进入晶格“正座”

  • 通俗比喻:就像一位正式员工坐进了自己的工位,开始正常工作(贡献导电性)


间隙掺杂(Interstitial Doping)——挤“过道”

  • 定义:杂质原子挤进了晶格原子之间的空隙中,而不是取代硅原子的位置

  • 电学效果:通常不贡献导电性(未激活),反而会破坏晶格完整性

  • 典型工艺:通常是副作用——离子注入时高能离子轰击会撞伤晶格,许多杂质原子被“卡”在间隙位置

  • 后续处理:需要通过高温退火,让间隙原子获得足够能量跳回“正座”(替位位置)

  • 例外情况:某些极小原子(如氧、金)可刻意以间隙形式存在,用于吸杂或控制少子寿命

  • 通俗比喻:就像一个人挤在办公室过道里,不仅不能正常工作,还妨碍了别人

关键记忆:替位=上“正座”✅能干活;间隙=挤“过道”❌帮倒忙

❓ 什么是等价掺杂和异价掺杂?它们对导电性影响有何不同?

答: 这两种掺杂类型的区别在于杂质原子和硅原子相比,外层电子数是多是少

异价掺杂(Heterovalent Doping)——电子数不同

  • 定义:杂质原子与硅(4价)价态不同——3价或5价

  • 电学效果这是实现半导体导电性调控的核心。显著改变电阻率和导电类型(N型或P型)

  • 典型杂质:硼(3价)、磷(5价)、砷(5价)

  • 典型工艺:离子注入、热扩散——所有器件制造的主流掺杂工艺

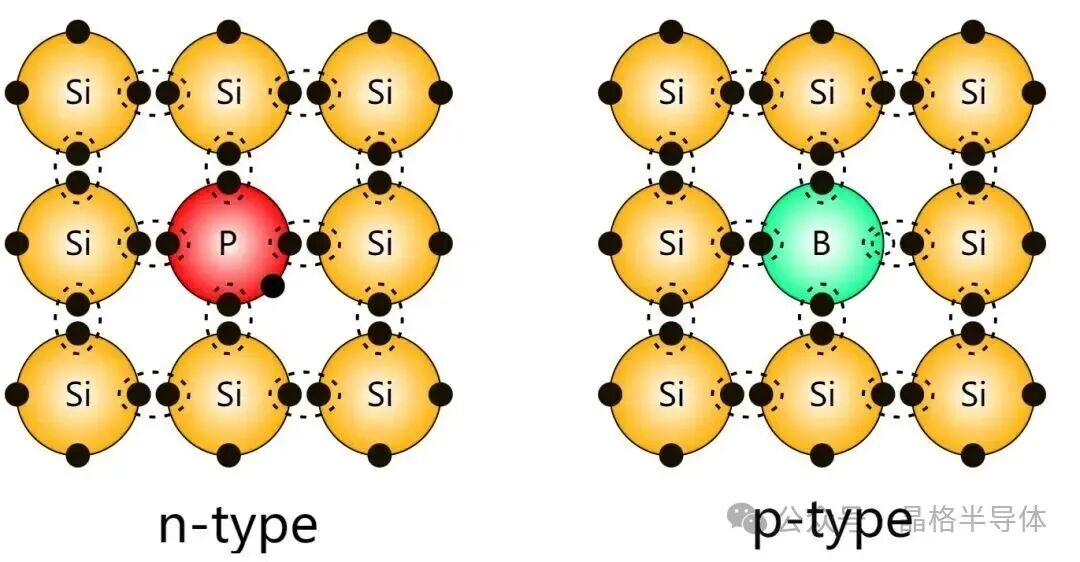

  • 核心原理

    • 3价杂质 → 产生空穴(P型导电)

    • 5价杂质 → 产生自由电子(N型导电)


等价掺杂(Isovalent Doping)——电子数相同

  • 定义:杂质原子与硅(4价)价态相同——同为4价

  • 电学效果不产生自由电子或空穴,电阻率几乎不变

  • 典型杂质:锗(Ge)、碳(C)

  • 典型工艺:晶体生长阶段或外延生长(原位掺杂、熔体掺杂)

  • 主要目的

    • 改善晶格应力(如掺锗防止位错滑移)

    • 提高机械强度

    • 控制点缺陷

    • 不是为了改变电学性能

关键记忆:异价=电子数不同→导电性大变;等价=电子数相同→导电性不变

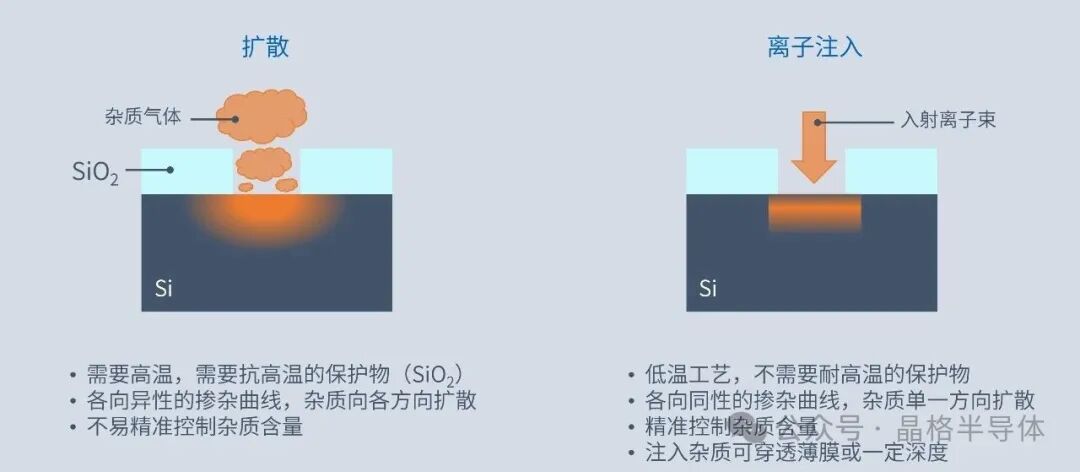

不只需要光刻机:芯片制造的五大关键工艺

晶格半导体-专业生产超大尺寸单晶硅材料,多晶硅柱状晶材料,产品包括单晶硅棒、多晶硅环、多晶硅锭、多晶硅桶(主流尺寸覆盖OD584、OD532、OD442mm)。

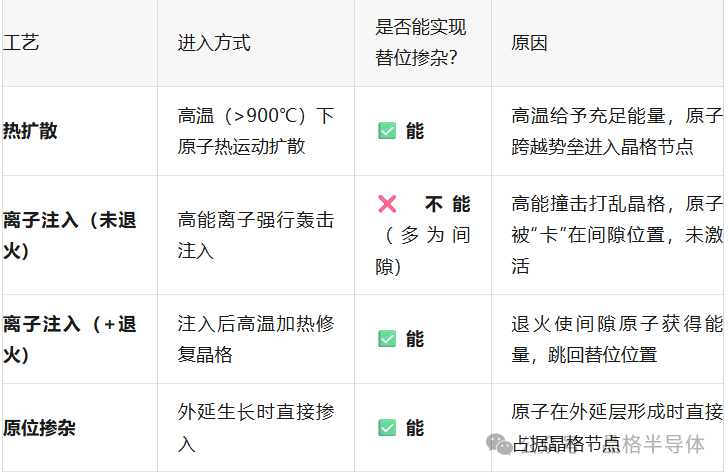

❓ 为什么替位掺杂必须通过特定工艺才能实现?

答: 因为杂质原子进入晶格的方式取决于工艺条件和能量输入


核心洞察:替位掺杂需要杂质原子有足够能量“挤进”晶格节点并稳定下来。热扩散原位掺杂天然满足这一条件;离子注入则必须依赖后续退火来完成“间隙→替位”的转化。

❓ 等价掺杂在实际生产中有什么用?

答: 等价掺杂虽然不改变电学性能,但在晶体质量工程中发挥着不可替代的作用。

主要应用一:锗(Ge)掺杂——位错密度控制

  • 作用:锗原子与硅原子尺寸相近但略大,掺入后可缓解晶格热应力,降低位错密度

  • 典型场景:大直径硅单晶生长(掺锗CZ硅片)

  • 效果:提高机械强度,减少加工过程中的碎片率

主要应用二:碳(C)掺杂——点缺陷调控

  • 作用:碳原子比硅小,可占据替位位置,抑制氧沉淀和空位聚集

  • 典型场景:外延层生长

  • 效果:改善器件漏电特性,提升可靠性

主要应用三:锗硅合金(SiGe)

  • 作用:高浓度锗掺杂(高达20%~30%)形成SiGe合金,能带工程调整

  • 典型场景:SiGe HBT(异质结双极型晶体管)、CMOS沟道应变工程

  • 效果:大幅提升载流子迁移率,实现更高频率和更低功耗

核心要点:等价掺杂不改变导电类型,但能优化晶格品质——它是“材料工程师”的工具,而“器件工程师”更依赖异价掺杂。

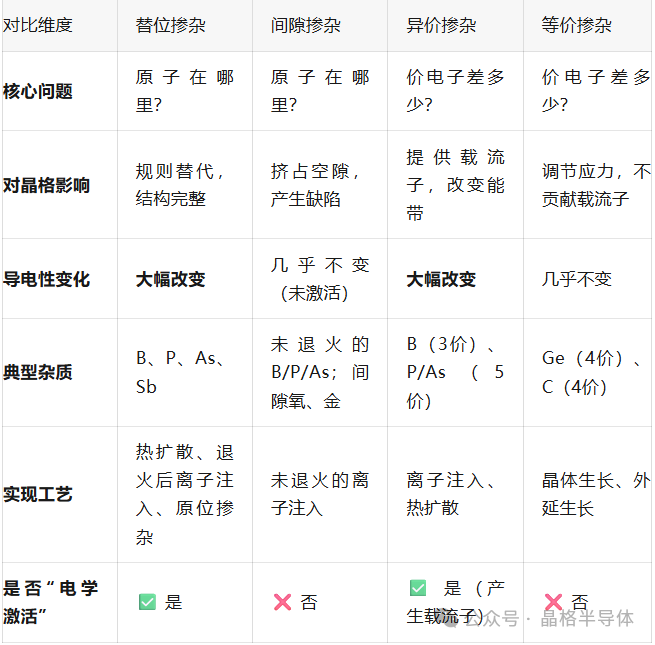

❓ 如何用一张表总结四种掺杂类型?

答: 下表从四个维度对比四种掺杂类型:


❓ 这对实际工艺选择有什么指导意义?

答: 理解这四种掺杂类型,可以帮助工程师在工艺设计和问题诊断中做出更精准的判断:

1. 工艺设计时的选择逻辑

场景
应选择的掺杂类型
原因
制造PN结、晶体管
异价掺杂
(B/P/As)
需要改变导电类型,产生载流子
提高硅片机械强度
等价掺杂
(掺Ge)
不干扰电学性能,只改善力学性能
需要超浅结(如先进逻辑)
离子注入+快速热退火
精确控制深度,退火激活替位掺杂
需要深结(如功率器件)
热扩散
高温长时间,替位掺杂稳定

2. 问题诊断时的分析框架

当掺杂效果偏离预期时,可从两个维度排查:

  • 物理位置维度:杂质是否真的处于替位位置?(检查退火条件是否充分)

  • 价态效应维度:所选杂质价态是否符合目标导电类型?(确认杂质种类选择是否正确)
