单晶硅部件在室温下“一碰就崩”，源于共价键的方向性、高位错摩擦力与解理面的共同作用——外力冲击无法通过“变形”吸收，只能以“解理开裂”释放。 这是硅作为硬脆材料的物理宿命。工程上通过倒角、表面处理、吸附夹持等手段，可以有效规避崩边风险。

📊 崩边成因全景速览

❓ 硅部件为什么“一碰就崩”？

答： 硅在室温下的脆性断裂，是由四个层面的物理机制共同决定的。

原因一：原子层面——共价键的“方向性”与“高强度”

金属（如铝、铜）靠金属键连接，电子气像“胶水”包裹原子核，原子层可以相对滑移而不破裂，表现出塑性。但单晶硅是金刚石结构的共价键——每个硅原子与周围4个硅原子形成严格的四面体结构，键角固定为109.5°。

关键点：共价键具有极强的方向性。当外力试图使原子层错动时，必须精确地打断这些定向的强键。由于键能很高（约2.3 eV/键），在室温下原子无法像金属那样通过“滑移”释放应力。应力一旦累积，唯一的结果就是直接将键同时拉断——即解理断裂。

原因二：位错层面——室温下位错被“冻住”

在金属中，位错在室温下很容易运动，通过塑性变形吸收冲击能。但在单晶硅中，存在极高的派尔斯力（Peierls Stress）——可以理解为晶格对位错的“摩擦力”。室温下，原子缺乏足够的热振动能量来帮助位错跨越势垒。

结果：位错在硅晶格中处于“冻结”或“钉扎”状态，完全动不了。外力冲击能量无处消耗，只能转化为新生裂纹的表面能——于是，微小的接触力就足以让裂纹瞬间扩展，导致崩边。

晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，产品适用于半导体刻蚀硅部件的加工，包括单晶硅环、单晶硅片、柱状晶硅环、多晶硅片，产品直径覆盖最大650mm。详细电联：17826693981

原因三：断裂力学——解理面与微裂纹放大

解理面（{111}面） ：硅原子层间距最大的面是{111}面，层间结合力最弱。一旦边缘受到撞击，裂纹会沿着{111}面像“撕开一叠纸”一样快速扩展。

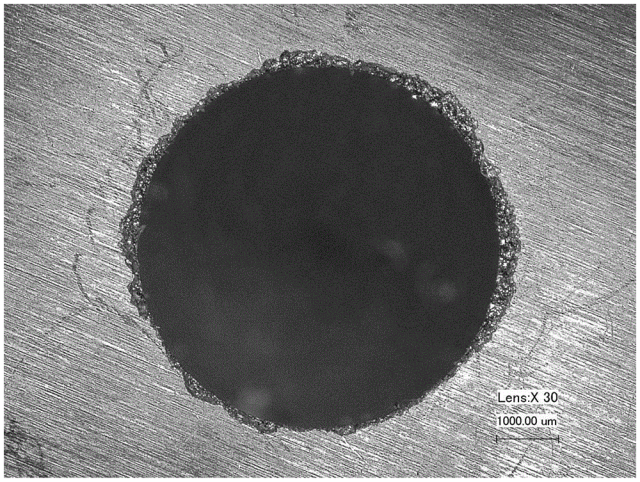

格里菲斯脆断理论：加工时切割、研磨产生的边缘不可避免地存在微米级的微裂纹（损伤层）。根据断裂力学，裂纹尖端的应力集中程度与裂纹长度成正比、与尖端曲率半径成反比。当应力集中远超硅的理论断裂强度时，哪怕是轻微触碰，都会触发灾难性的脆性崩裂。

原因四：几何尺寸效应——大尺寸部件风险更高

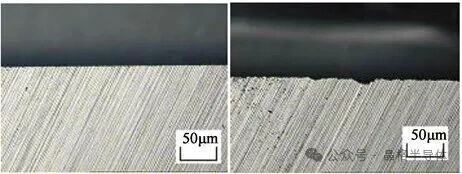

对于300-600mm的大尺寸硅环、硅电极，崩边现象更突出：

• 薄壁效应：大尺寸部件通常壁厚较薄，搬运中极易产生微小的弯曲应力

• 表面缺陷放大：直径越大，圆周边缘的绝对长度越长，存在加工微裂纹的概率越高，崩边风险呈指数级上升

❓ 晶格半导体是如何应对“崩边”？

答： 既然无法改变硅的本征脆性，加工上只能通过以下方式“规避”风险：

• 倒角（Edge Rounding / C角）：将直角边缘磨成R角或C角，可以有效降低边缘的应力集中系数——这是防止崩边最有效的几何手段。

• 化学腐蚀去损伤层：在机械研磨后，用HF+HNO₃混合酸进行短暂的化学抛光，腐蚀掉表面几微米的微裂纹层，消除“裂纹源”。

• 吸附夹持：在加工薄壁环时，使用多孔陶瓷吸盘，避免机械压紧带来的局部应力点。

❓ 这对半导体行业意味着什么？

答： 在半导体芯片制造过程中，硅部件（如硅环、硅电极等）是刻蚀、扩散等关键工艺环节的核心耗材，其质量与性能直接影响到芯片的良率与成本。

核心价值：通过系统性理解硅部件的崩边机理，从材料纯度、晶粒控制、精密加工、专属化设计等多维度破局，为半导体行业提供高可靠、长寿命、低成本的硅部件解决方案。

以晶格半导体为代表的国内硅部件厂商，正依托铸锭全熔技术与直拉单晶技术，实现硅材料纯度达99.99999%以上（杂质总浓度低于50ppb），逐步打破该领域长期被国际巨头垄断的局面，提升我国半导体产业链关键环节的自主可控能力。

一句话总结：硅在室温下“一碰就崩”，是因为共价键的方向性和高位错摩擦力共同锁死了原子滑移的路径，导致外力冲击无法以“变形”吸收，只能以“解理开裂”释放。理解这一物理宿命，并采取针对性的工程手段，是提升硅部件可靠性的关键。
