单晶硅生长的过程为什么要持续旋转？-扬州晶格半导体有限公司

单晶硅生长的过程为什么要持续旋转？

时间：2026-08-10 发布人：admin 点击数：0

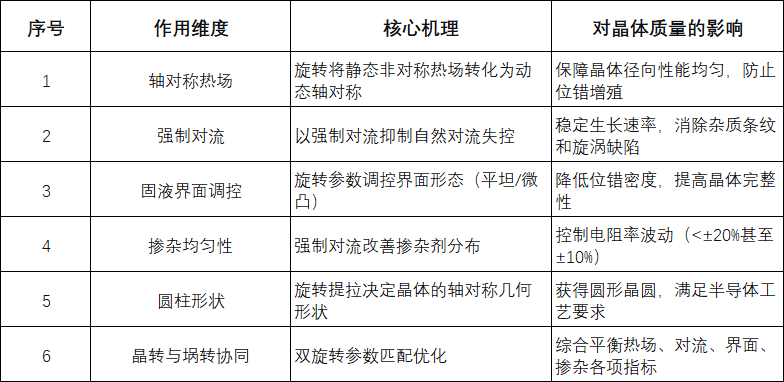

直拉法（CZ法）生长单晶硅过程中，晶体和坩埚的持续旋转并非附属操作，而是决定晶体质量的“总开关”。旋转通过营造轴对称热场、驱动强制对流、调控固液界面形态、改善掺杂均匀性、决定圆柱形状以及晶转与埚转的协同优化六大机制，系统性保障了单晶硅的均匀性、完整性和电学性能。

❓ 直拉法（CZ法）中为何必须持续旋转？

直拉法（Czochralski法）是目前生长单晶硅的主流技术，全球85%以上的单晶硅采用此法生长。晶体和坩埚的持续旋转贯穿整个工艺过程，其必要性体现在以下六大核心机理。

问题：单晶炉内热场极为复杂——加热器、坩埚、保温材料等部件的几何非理想性，以及熔体内部温度分布的不均匀，都可能导致热场的非轴对称性。如果任由这种非对称热场存在，轻则导致晶体径向性能差异，重则引发位错增殖甚至晶体断裂。

旋转的作用：晶体和坩埚的旋转，正是为了“抹平”热场的不对称性。通过旋转，原本静态的非对称热场被转化为动态的轴对称热场，使晶体在圆周方向上经历相同的热历史。

数据支撑：数值模拟研究表明，晶体旋转速度的增加对固液界面形状的非对称性能够起到显著的改善作用。同时，坩埚旋转速度的增加对熔体内温度分布起到改善作用，使温度分布逐渐呈现轴向均匀性。

结论：旋转是建立合理温度分布、保障晶体均匀生长的基础前提。

问题：硅熔体在1450°C高温下会产生强烈的自然热对流（由温度梯度产生的浮力驱动），其流动模式往往不稳定，容易造成熔体中温度波动。研究表明，固液界面附近熔体中的温度波动可达10°C以上，这种剧烈波动直接导致生长速率不稳，进而引发杂质条纹和旋涡缺陷。

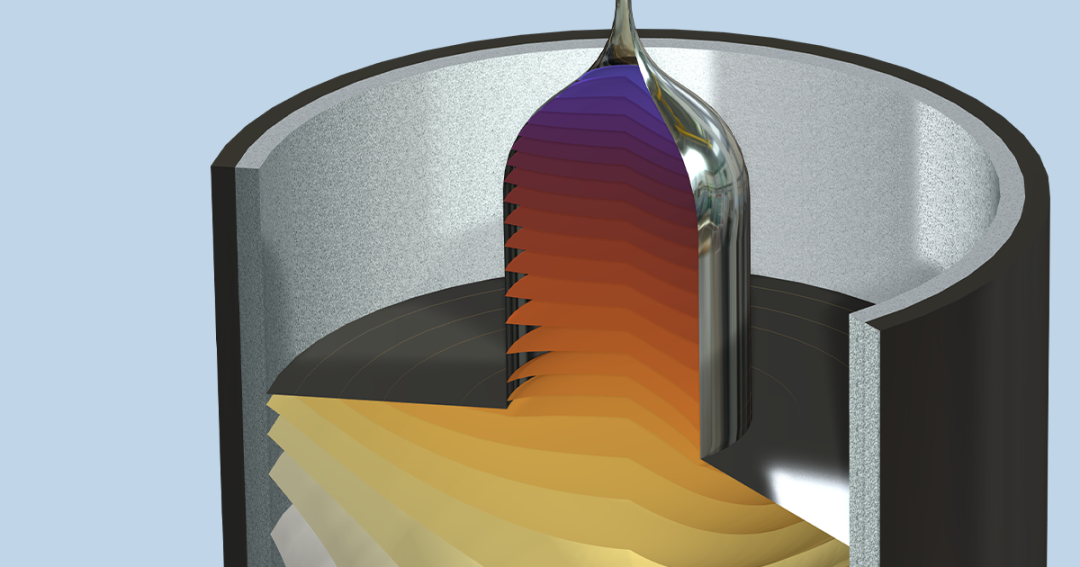

旋转的作用：旋转的引入，正是为了以“强制对流”抑制“自然对流”的失控。晶体和坩埚的反方向转动能引起熔体的强制对流——晶体旋转引起晶体下方熔体旋转，坩埚旋转影响整个坩埚内熔体的流动模式。两者的协同作用，使熔体中心区与外围区发生相对运动，在固液界面下方形成一个相对稳定的区域。

结论：强制对流带来的直接收益是温度和成分的均匀化，为高质量生长创造稳定的液相环境。

问题：固液界面（晶体生长的前沿）的形态直接决定晶体的完整性和均匀性。研究表明，固液界面的形态会影响硅单晶的位错密度大小和截面上电阻率的均匀性。理想的固液界面应当是平坦或微微凸向熔体的，过度的凸起或凹陷都会引入缺陷。

旋转的作用：旋转参数是调控固液界面形态的关键手段。当晶体旋转和坩埚旋转共同作用时，通过调节两者的旋转速度比值，可以获得平坦的相变界面。而平坦的相变界面正是获得低位错密度、高均匀性单晶的关键。

附加效应：在一定范围内，晶体转速的增加会使固液界面的位置出现抬升，意味着通过调节转速可以主动控制界面位置，优化晶体生长的热力学条件。

结论：合理配置晶转与埚转的比值，是获得平坦界面、降低位错密度的核心工艺手段。

问题：对于半导体应用，掺杂剂的均匀分布至关重要。通常要求电阻率波动小于±20%，严格的器件甚至要求小于±15%甚至10%。然而，由于掺杂剂在硅中的分凝效应，如果熔体得不到充分搅拌，晶体轴向和径向的电阻率都会出现显著差异。

旋转的作用：旋转通过强制对流，显著改善了掺杂剂在熔体中的分布均匀性。晶体旋转能直接影响掺杂剂的引入和晶体横截面的均匀性，提高杂质的径向均匀性。研究表明，通过调整晶转和埚转等参数，可以有效改善直拉硅单晶的电阻率均匀性。

双刃剑效应：旋转对杂质分布的影响需辩证看待。以氧杂质为例，坩埚转速的增加会抑制某些对流模式（如泰勒-普劳德曼漩涡、浮力-热毛细漩涡），从而影响氧的最终含量。因此，找到最优的旋转参数组合，是平衡各项性能指标的核心工艺课题。

结论：旋转是改善掺杂均匀性、保证电阻率一致性的关键手段，但需谨慎权衡其对不同杂质的影响。

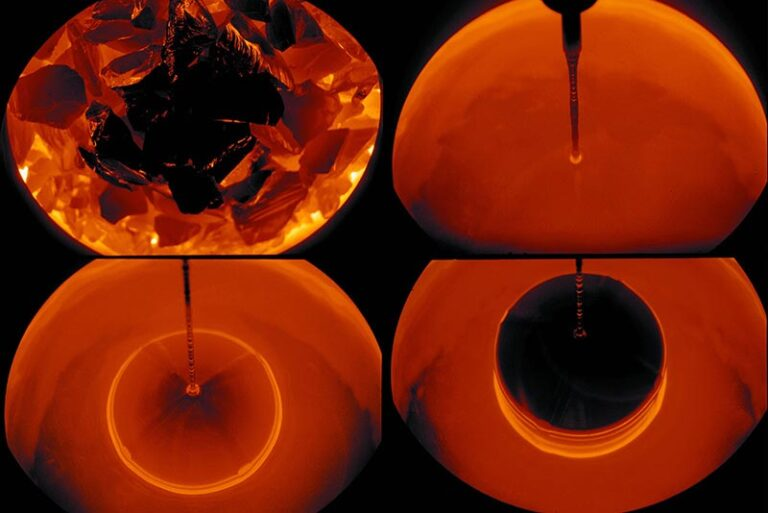

直观事实：单晶硅棒的圆柱形状，正是由旋转提拉这一工艺方式决定的。在直拉法中，籽晶被边旋转边向上提拉，熔融的硅沿着籽晶的晶体取向生长为圆柱体。通过精确控制旋转和提拉速度，可以调节晶体的直径，实现从引晶、放肩到等径生长各阶段对晶体形状的要求。

反面论证：如果不存在旋转，晶体将无法获得轴对称的几何形状，后续切割出的晶圆也将失去圆形这一在半导体制造中至关重要的几何特征。

结论：旋转直接决定了晶体的宏观形状，是获得圆形晶圆的物理前提。

分工与协同：

旋转类型	主要影响区域	核心功能
晶体旋转（晶转）	固液界面附近	决定微观生长环境、界面形态
坩埚旋转（埚转）	整个坩埚熔体	影响宏观热场、杂质输运

协同效应：研究表明，适当的坩埚旋转能有效抑制晶体旋转产生的对流和浮力对流，而增大晶体转速能使固液界面附近等温线更加平直。适当的晶转与埚转匹配，能够抑制固液界面附近的温度波动。
