在真空镀膜技术日益精密的今天，一种看似简单的环形制品——石英环，正悄然扮演着不可替代的关键角色。石英环是以高纯二氧化硅（SiO₂）为主要成分加工制成的环形溅射靶材或蒸发镀膜材料，广泛用于光电、半导体和光学薄膜的真空镀膜工艺中。它既是镀膜工艺的“材料源”，也是决定薄膜质量的“品质基石”。

1、什么是石英环镀膜材料

在真空镀膜领域，石英环是一种专门设计的环形靶材或蒸发材料。与传统的颗粒状或片状镀膜材料不同，环形结构使其在电子束加热或溅射过程中能够更均匀地蒸发，从而适应长时间镀制多层光学薄膜的需求。晶格半导体常见的石英环规格包括300×230×7.5mm、300×230×15mm、335×265×7.5mm、335×265×15mm、459×391×14mm等，并可根据客户需求进行定制加工。

石英环之所以能成为高端镀膜工艺的首选材料，源于其三大核心特性：

• 高纯度：石英环的SiO₂纯度通常达到99.99%以上。以高级水晶或高纯石英砂为原料，采用氢氧焰熔融等方法制成。高纯度意味着极低的有害杂质含量，能够有效避免杂质元素对镀膜后光学性能和电学性能的负面影响。

• 优异的光学性能：石英环在200-9000nm的宽光谱范围内具有高透过率，折射率约为1.46（500nm处）。这一特性使其成为制备高质量光学薄膜的理想材料。

• 出色的热学与化学稳定性：石英环具有低热膨胀系数、优异的耐高温性能（熔点约1700-1710℃）和良好的化学惰性，能够在对酸、碱及大多数化学物质的耐腐蚀性方面表现出色。在高能量溅射环境和真空条件下，石英环依然能保持结构稳定，不易因热应力开裂。

2、镀的是什么：高纯二氧化硅（SiO₂）

当石英环作为镀膜材料使用时，它“镀”出的就是高纯度的二氧化硅（SiO₂）薄膜。

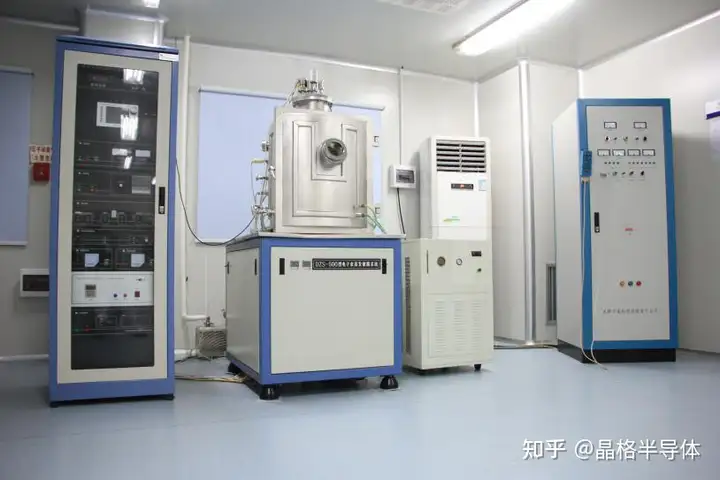

在真空镀膜设备中，石英环通过以下方式被“消耗”并转化为薄膜：

• 蒸发镀膜：通过电子束加热等方式，将石英环加热至1800-2200℃的蒸发温度，使其材料气化并沉积到目标基片表面。

• 溅射镀膜：在真空腔体中，利用高能粒子轰击石英环靶材，将SiO₂分子“溅射”出来，沉积到基片上形成薄膜。

无论采用哪种方式，最终在基片表面形成的，都是一层致密、均匀的高纯二氧化硅薄膜。这种薄膜具有玻璃态或无定形结构，分子呈现长程无序、短程有序的网络环形结构。

3、镀膜后的作用：一“膜”多能

这层由石英环镀制而成的SiO₂薄膜，凭借其独特的光学、电学和化学特性，在多个领域发挥着关键作用。

晶格半导体-专业定制加工高纯石英材料和器件JGS1/JGS2/JGS3，包含石英砣、石英管、石英部件、石英刻蚀环、石英镀膜环、石英片、光学石英片等。

3.1 光学领域：增透与减反

在光学领域，SiO₂薄膜最广泛的应用是作为增透膜（减反射膜，AR膜） 和高反膜（IR膜） 。

• 增透减反：将SiO₂薄膜镀制在光学镜片、透镜、滤光片等元件表面，可以有效减少光在界面处的反射损失，大幅提升透光率。研究表明，SiO₂增透膜可使可见光范围内的透射率提升高达15%。在宽波段范围内，经过优化的SiO₂增透膜甚至可以在425至1060纳米的波段范围保持98%以上的透射率。

• 多层膜系构建：SiO₂因其约1.46的低折射率，常作为低折射率材料，与二氧化钛（TiO₂）等高折射率材料搭配，通过膜系设计软件优化，在石英或玻璃基底上镀制出满足特定光谱要求的多波段滤光膜。

3.2 半导体与微电子领域：绝缘与介电

在半导体和微电子器件制造中，SiO₂薄膜是最基础的介电材料之一。

• 绝缘层（介电层） ：SiO₂薄膜具有优异的电绝缘特性，被广泛用于半导体工艺中的绝缘层制备，如晶体管栅极绝缘层、金属层间介质层等。

• 保护层：作为保护膜层，SiO₂薄膜可以有效隔离器件与外部环境，防止水汽、离子等污染物的侵入，提升器件的可靠性和寿命。

3.3 光伏领域：增透与耐候

在光伏行业中，SiO₂薄膜作为功能膜层材料，镀制在光伏电池组件表面。一方面，它可以提升组件表面的透光率，让更多阳光进入电池层；另一方面，SiO₂薄膜的化学稳定性和耐磨性还能增强组件的耐候性能，延长使用寿命。

3.4 显示器件：保护与绝缘

在平板显示器和触控面板制造中，SiO₂薄膜被用于沉积保护膜和绝缘膜。它不仅能够保护显示器件免受划伤和化学腐蚀，还能提供必要的电气隔离，确保显示器件稳定工作。

3.5 装饰与功能镀膜

此外，SiO₂薄膜还可用于制备耐磨、抗腐蚀和高透光的装饰膜，在提升产品美观性的同时延长使用寿命。
