气体流速对N型单晶硅中氧含量的影响
时间：2026-08-11 发布人：admin 点击数：0

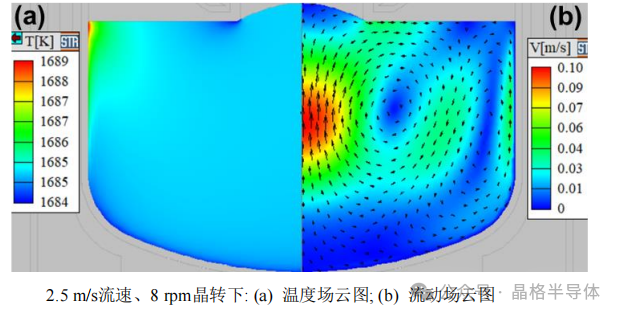

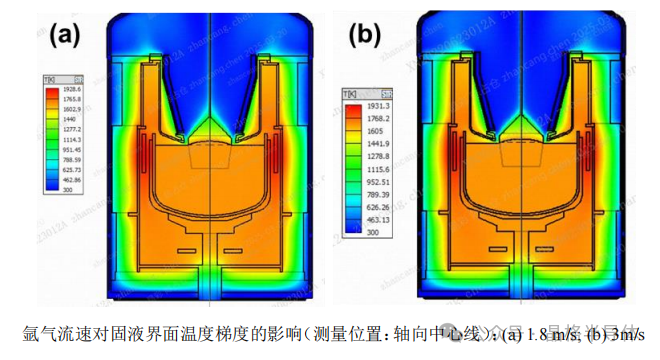

直拉单晶炉内氩气流速的调控直接影响熔体表面氧挥发效率。通过 CGsim软件模拟发现，气体流速在 0.5-3.0 m/s 范围内变化时，晶体氧含量呈现先降后升的非线性变化规律。当流速超过 2.2 m/s 时，氧输运过程出现反常现象。如表所示，在 2.5 m/s流速工况下，熔体边缘氧浓度回升至 15.1 ppma，较 1.8 m/s 工况升高 18.9%。通过流场矢量分析发现，高流速气体在晶体旋转（模拟设定 8 rpm）作用下产生直径约 40 mm 的逆向涡流，导致部分挥发的 SiO 气体被重新卷入熔体。模拟数据显示，在 2.5 m/s 流速下，SiO 微粒在熔体表面的平均滞留时间从1.8 m/s 时的 3.2 秒延长至 4.1 秒，再溶解概率提升至 17.4%。气体流速对热场稳定性的影响如图所示。当流速从1.8m/s增至3.0m/s时，固液界面轴向温度梯度从35K/cm升高至52K/cm，径向温度波动幅度从士1.2K扩大至士2.8K。这种热扰动会显著影响氧分凝过程，数据显示，在3.0m/s高流速下，晶体轴向氧含量波动幅度达到±1.5 ppma，是1.8m/s工况(±0.6ppma)的2.5倍。特别是在晶体尾部(生长长度>1000mm)，温度波动导致氧含量极差扩大至4.7ppma。晶格半导体-提供超大尺寸单晶硅材料，多晶硅柱状晶材料，并可定制加工Si Parts、硅部件、硅靶材、硅电极、硅环、硅桶、硅片等。详细电联：17826693981
通过模拟，获得了以下关键参数阈值，这些阈值对理解熔体流动与挥发行为的调控机制具有重要意义。首先，SiO 挥发效率在流速为 1.6-1.8 m/s时达到峰值，此时单位时间氧挥发量高达 2.3×10⁻⁴ g/(cm²·s)，表明该流速区间为最佳挥发流速范围，能够有效促进氧的挥发过程。其次，当流速超过 2.15 m/s时，流场开始出现持续性涡旋结构，这一涡流起始流速阈值标志着熔体流动从稳定层流向复杂涡流转变的临界点。最后，研究还发现热稳定性存在临界值：当流速超过 2.4 m/s 后，温度波动幅度呈指数增长，这一现象表明流速的进一步提升将显著加剧系统的热不稳定性。
